Paso 6: Instalar el relé placa de montaje

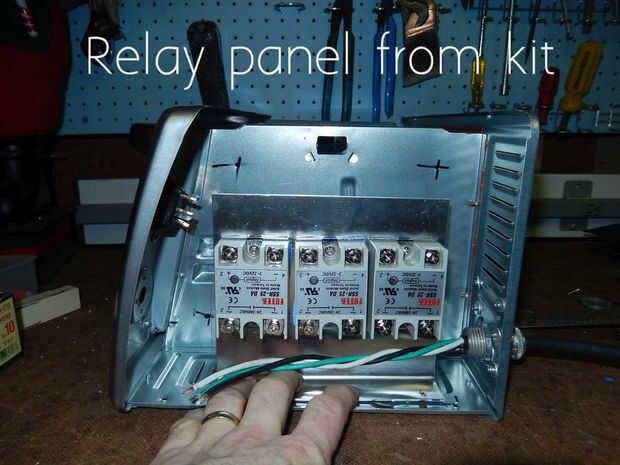

Para controlar los dos calentadores de cuarzo existentes de horno y el calentador de refuerzo añadido el Whizoo kit viene con 3 SSR (relais de estado sólido). El kit también incluye una placa de aluminio preformado para montaje de los relés y proporcionando un disipador de calor para ellos.

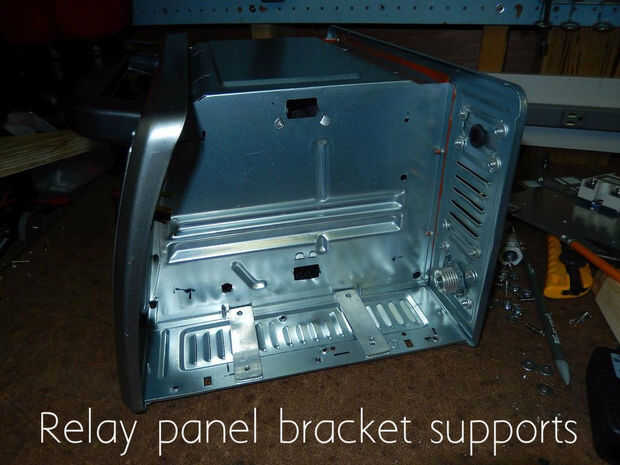

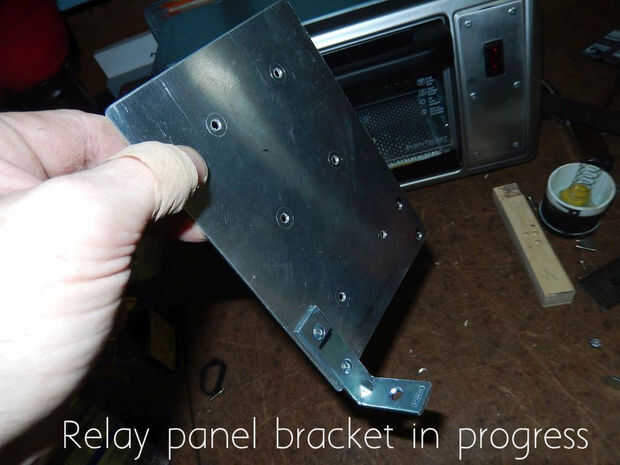

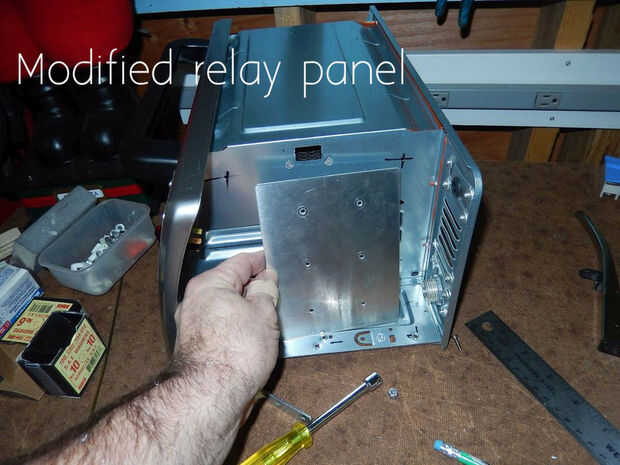

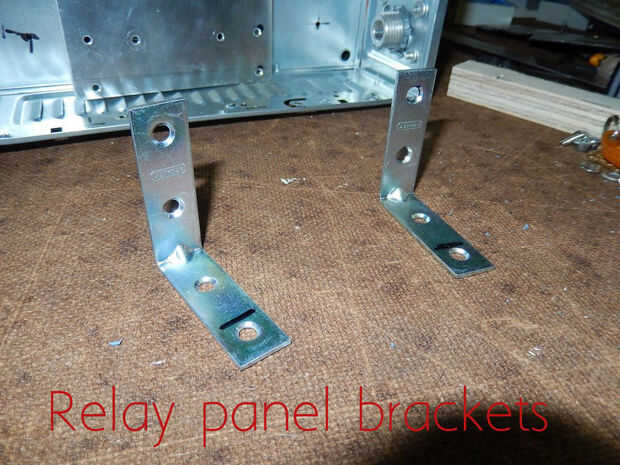

Me gustó la cantidad de espacio la placa de montaje horizontal por lo que cambié cosas un poco. Primero corte la parte doblada de la placa existente (utilicé una sierra de mesa). Entonces dio vuelta la placa de 90 grados para que los relés montados verticalmente. Tuve que agregar algunos refuerzos de ángulo en la parte inferior para activar la placa para montar en el caso de horno. Debido a la fragilidad de la caja del horno (y la ubicación de algunos respiraderos) también debían añadir unas tiras de aluminio en la parte inferior de la caja para los soportes de montaje a. Esto me dio un poco más espacio en el caso de cableado. Puedes ver que también permite espacio detrás de la parte posterior de la placa de montaje y las conexiones a los elementos de calefacción.
