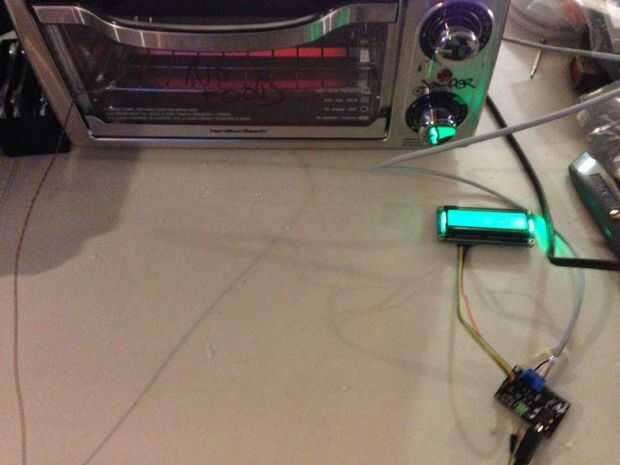

Yo lo llamo "Toast-R-reflujo."
Flujo de soldadura requiere un horno que es capaz de seguir muy de cerca un perfil muy específico de tiempo y temperatura. Hornos tostador buena mayoría tienen suficiente energía para alcanzar las temperaturas necesarias (225 grados de pasta de soldadura tradicional de estaño y plomo), pero los controles que vienen con un aparato de consumo no son casi ágil o lo suficientemente precisa como para el trabajo. Lo que se necesita es un regulador de PID. El controlador debe ser capaz de detectar la temperatura actual y la salida un valor numérico que oscila entre 0 y un límite superior (a elegir 1000), con bajo números de menos poder y más poder más.
La temperatura del sistema de lectura debe tener una gama más allá de la temperatura máxima del ciclo del horno. La mejor opción para es un termopar, que requiere un amplificador de termocupla y para ser leído por un microcontrolador, un convertidor de analógico a digital.
El número de salida del PID debe convertirse en un nivel de potencia proporcional para las resistencias del horno. La forma más sencilla de hacerlo es que la misma manera microondas hornos trabajo - ciclismo plena potencia y con un deber ciclo proporcional al nivel de potencia. Es decir, para el 75% de potencia, que encienda los elementos para 750 mseg y luego apagado para 250 mseg y repetir.

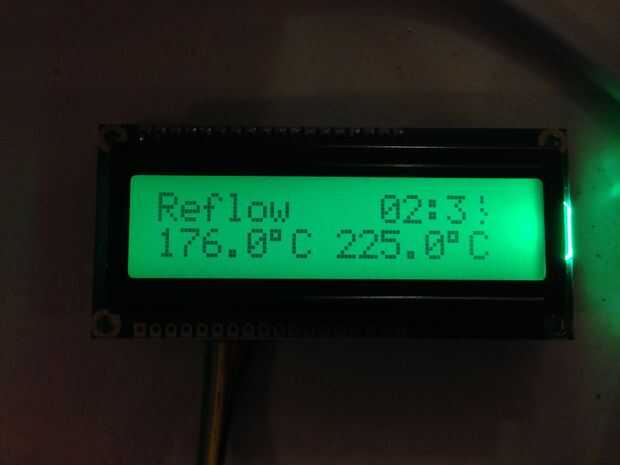

El chip ATTiny85 hace un controlador perfecto para este proyecto. Es un paquete DIP de 8 pines. Dos pernos son energía de tierra, uno se restablece y los últimos 5 están disponibles para nosotros. Dos de los pasadores son parte de la USI, que puede ser configurada para ser un bus IIC. Utilizamos para hablar con una mochila de OpenEVSE RGB LCD o una pantalla LCD de AdaFruit. Dos de los pernos restantes son salidas de control para dos circuitos de control de elemento de calefacción, y el último es un pin de entrada analógico para el amplificador de termocupla.
Las salidas digitales deben convertirse en controles para las resistencias de encendido/apagado. El primer instinto sería utilizar un relé, pero las resistencias de un horno tostador son varios cientos vatios y son su arco como que te enciende y se apaga. Más allá de eso, existe el ruido.
Muchas conversiones de horno de reflujo de Internet han utilizado relés de estado sólido. Los superar las objeciones a un relé mecánico, pero la mayoría SSRs son caros. Un circuito triac de opto-aislado es fácil de hacer. Y puesto que la mayoría de los hornos tienen un número par de elementos de calefacción, es fácil hacer un tablero de control de energía que tiene dos triacs, dividiendo la potencia de requisitos por la mitad para cada uno.
La placa de potencia puede ser construida en el horno y las entradas optoisolator pueden conectarse a un cable que se puede ejecutar con seguridad fuera de a un tablero del microcontrolador guardado externo.
