Hacer un horno de reflujo SMD (4 / 14 paso)

Paso 4: Instale el Panel inferior y montaje de calentador

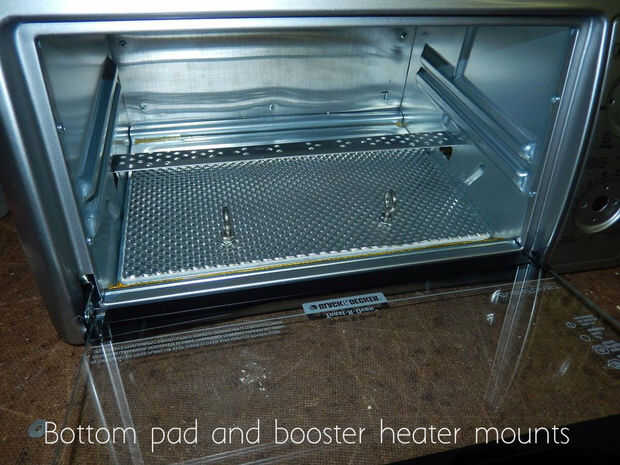

El kit Whizoo viene con una placa aislante con recubrimiento metálico y un calentador del aumentador de presión. El calentador del aumentador de presión asegura el horno se calienta a la velocidad requerida para un perfil de temperatura de reflujo adecuado. Si bien ya había añadido el aislamiento de manta de soldador en la parte inferior también he añadido este botón calcular que más aislamiento sería bueno. El kit también incluye dos pernos de ojo para montar el calentador del aumentador de presión. Se necesita determinar la ubicación de éstos y taladre agujeros en la parte inferior del horno. Los pernos de ojo deben ser en cada extremo del calentador del aumentador de presión (alrededor de 5" de aparte). La parte media de la calefacción obtiene rojo caliente así que asegúrese de que los ojos son justo al final. También puede necesitar usar un par de pinzas para hacer los pernos de ojo del tamaño adecuado para caber firmemente el tubo del calentador. Montara el calentador del aumentador de presión centrado en la anchura del horno (de lado a lado) y unos 2" adelante del radiador de cuarzo. Simplemente centrado en la almohadilla de aislamiento en la parte inferior (es más pequeño que el horno) y taladrar los orificios a través de la almohadilla aislante y la parte inferior del horno. Luego usé las armellas, arandelas, arandelas y tuercas para mantener unida a la Asamblea.

Mantuve el calentador del aumentador de presión, arriba de la parte inferior del horno como los pernos de la longitud del ojo permitiría.
