Hacer un horno de reflujo SMD (9 / 14 paso)

Paso 9: Alambre los elementos de calefacción

Si ha quitado los calentadores como lo hice, ahora necesitará volver a instalarlos. Hay fichas que necesita para doblar en las paredes del horno para bloquear en lugar. Tenga en cuenta que uno de los calentadores es de 600 Watts y uno es de 550 Watts. La 600 vatios, uno debe ir en la parte superior.

En este punto me encontré con un problema. Desde que tuve un rollo de alambre de alta temperatura horno estaba preocupado por reutilizar el cableado de alta temperatura existente. En mi apuro de destrozando cosas supuse que todo estaba conectado con conectores de presión normal que fácilmente podría reemplazar. Así que realmente no deja ninguna del viejo cableado en su lugar.

Pero estaba equivocado. El cableado existente fue prensado directamente a los terminales del calentador (en lugar de un terminal de presión que affiixed luego a los terminales del calentador). Una opción habría sido intentar alzaprimar abierto engarce existente y conectar mi nuevo cableado. Me preocupaba que esto haría cualquier riesgo rompiendo el calentador o que no sería capaz de obtener una doble decente.

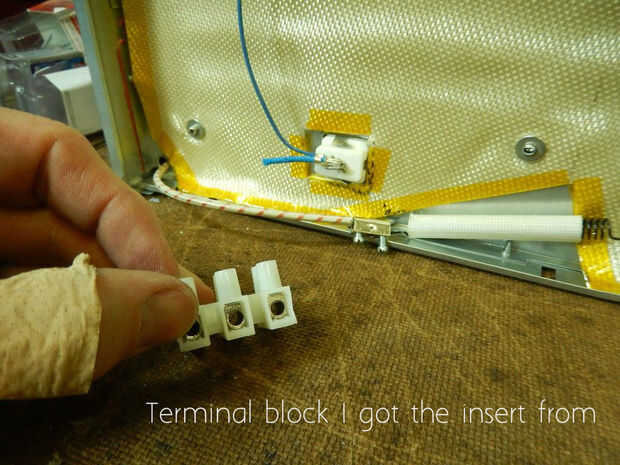

En este punto yo estaba un poco desanimado a como quería conseguir otro horno y empezar de nuevo. He encontrado que algunos plástico terminal las tiras con un inserto de metal. Usando un cuchillo y un cincel, cortar el plástico para liberar el inserto.

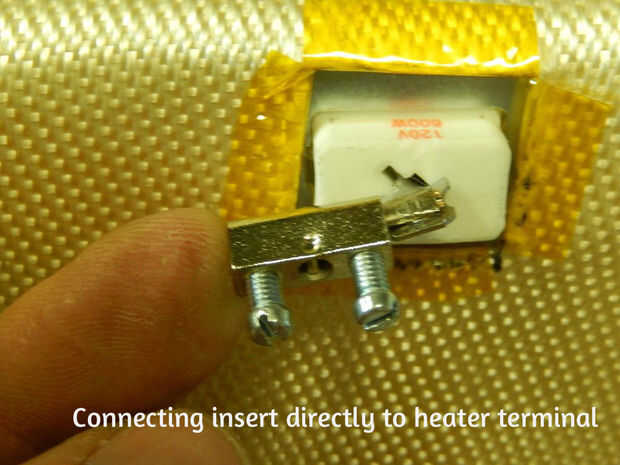

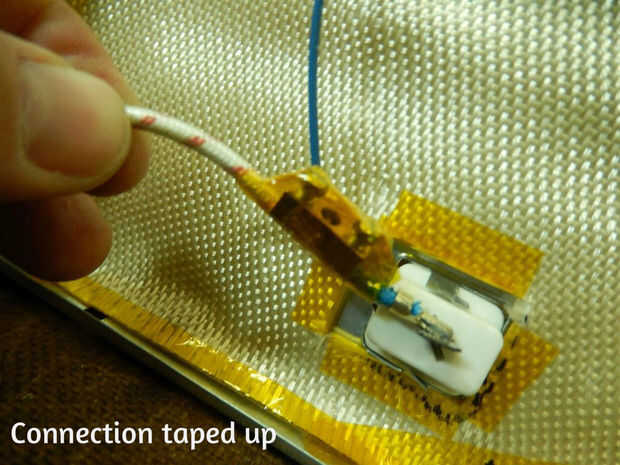

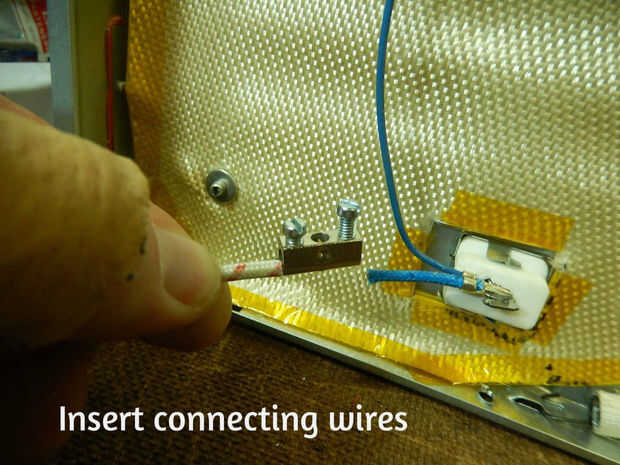

Entonces usé este parte movible del metal de la regleta de bornes para conectar el cable nuevo a la poco del viejo cableado que ya no había hackeado lejos. Yo entonces envuelto todo con cinta de Kapton.

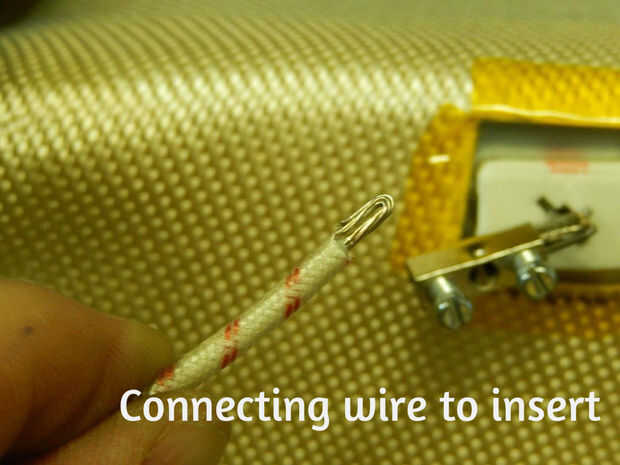

En un par de las conexiones del elemento no era bastante viejo alambre izquierda para conectarse. Capaces de aplastar un poco el conector engarzado existentes para poder montar en el inserto de la regleta. Otra vez lo envolvió con cinta del Kapton para la protección.

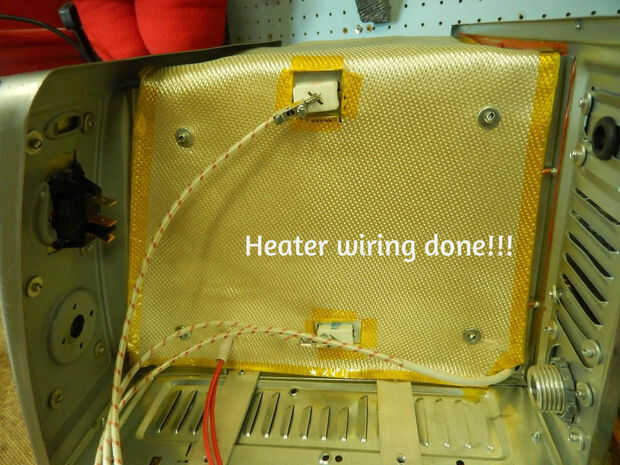

Ahora tenía todos los elementos instalados con el nuevo cableado conectado a todo. Tiene buena longitud de cables para un trabajo de cableado mucho más ordenado. Me gusta esto mucho mejor que tratar de hacer uso del cableado original.
