Para el hackathon de hardware WSU, mi equipo decidió construir un horno de reflujo. Tuvimos 24 horas para completar nuestro construir y escribir alguna documentación para apoyar nuestra estructura. Por favor perdona mi calidad ya que actualmente estoy escribiendo esto en alrededor de 1 horas de sueño en las últimas 24 horas.
Aquí vamos!!!

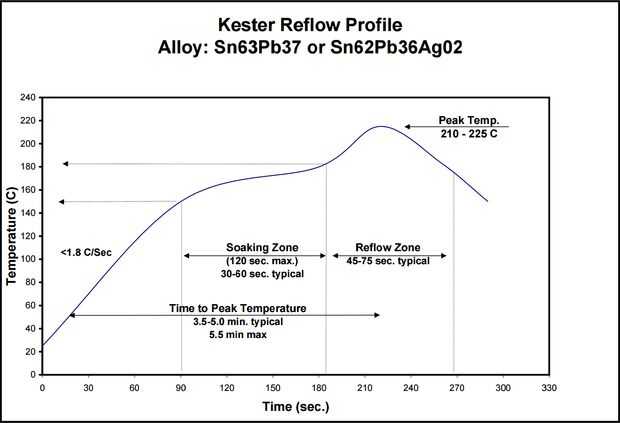

Los hornos de reflujo son increíblemente útil edificio PCB con componentes de montaje superficial. El concepto básico es que un horno tostador son barata y con una capacidad pequeña y de alta temperatura. La esperanza es que un microcontrolador puede detectar la temperatura actual y modular un relé para encender el horno lo suficientemente rápido como para producir pasta de soldadura enlazar correctamente los componentes y PCB. Esta curva de temperatura se denomina un perfil de flujo donde se suponen que ciertas temperaturas se reunió con un cierto tiempo. Esto parece bastante relajado pero haciendo lo mejor que se adhieren a estas directrices debe producir el mejor resultado.
Piezas necesarias:
-El viejo horno infrarrojo (más sobre esto más adelante)
-Relé de estado sólido de 120V
-MX3 Digilent microcontrolador Junta
-Digilent Pmod de termopar con biblioteca (TC1)
-USB Digilent Pmod UART (USBUART)
-1 del conector Digilent Pmod (CON1)
-Frambuesa Pi con Raspbian
Enlaces en la parte inferior para ver ejemplos de todas las partes
Código de ejemplo está actualmente en un vergonzoso del estado pero pronto se encuentra en: https://github.com/mwingerson
