Hacer: es robótica Starter Kit – conectividad inalámbrica (2 / 4 paso)

Paso 2: Conecte el tablero de conductor - transmisor

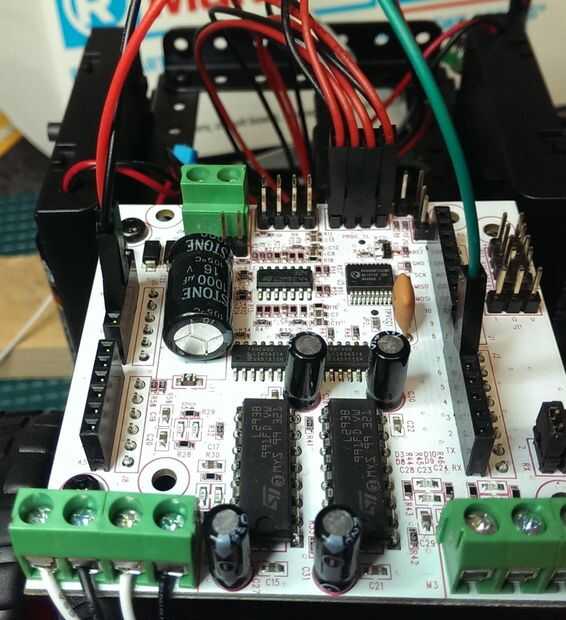

Mirando el tablero de nuestro conductor, tenemos que encontrar las siguientes clavijas.

Ahora se conecte nuestro transmisor al robot. Llegar tres hembra a macho jumpers, rojo, negro y verde, si tienen, si no elige tres puentes de diverso color y anote los colores.

Tome el extremo de enchufe hembra (cable rojo) del puente, enchúfelo en la clavija marcada VCC en el transmisor, tomar el extremo macho del mismo puente y enchúfelo en la toma de 5V de la placa del controlador.

Tome el extremo de enchufe hembra (cable negro) del puente y enchúfelo en la clavija marcada GND en el transmisor, tomar el extremo macho del mismo puente y enchufarlo en cualquier toma GND en el tablero del conductor.

Tome el extremo de enchufe hembra (cable verde) del puente y enchúfelo en la clavija con la etiqueta de datos del transmisor, tomar el extremo macho del mismo puente y enchúfelo en el pin 5 (Banco de cabecera derecha inferior) de la tarjeta de conductor.

Su transmisor ha sido conectado al robot.
