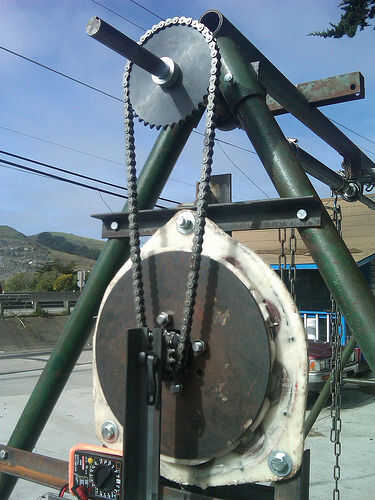

*(UPDATE) el swing set realizado en el área de la bahía Faire de los fabricantes de este pasado fin de semana 21/05/11. Después de haber sustituido el 44 diente engranaje conducido con un engranaje de 112 diente hemos sido capaces de producir constantemente alrededor de 9 voltios. 6 voltios tuvimos 0,3 amperios y 1,2 vatios. Fuimos capaces de funcionar LEDs de 12 voltios, así como EL alambre de 9 voltios y un teclado eléctrico de 9 voltios al mismo tiempo. Creemos que con una Reduccin adicional se produzcan consistentemente 12 voltios. Busque en la Playa exterior este año. Aquí hay un video de él en la Feria de fabricantes:
http://www.youtube.com/watch?v=9c1W6MkAjUU
También, este es mi Instructable primer así que por favor oso conmigo. Espero que lo disfrute.'
Este proyecto fue realizado en colaboración con y no habría sido posible sin mi buen amigo Ryan Alpers.
También me gustaría dar las gracias a Reid Johnston, Matt Gil y Baker y la buena gente en las agencias de rodamiento en SF para técnica insight.
Y gracias a Cork Marcheschi por el uso de su estudio y equipo.

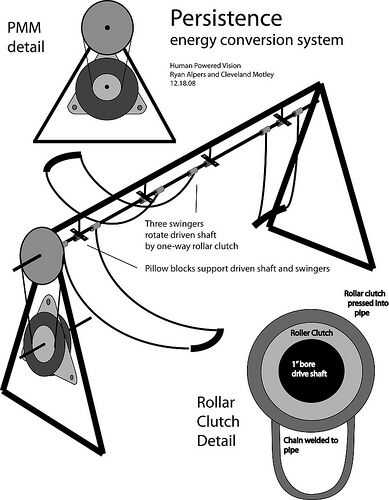

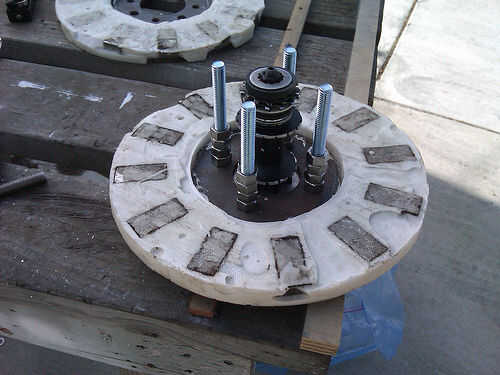

* (Actualización)quería dejar claro que las placas de rotor de imán son muy pesadas y actúan como un volante de inercia, alisa pero no "golpear" el poder. También la cadena no se mueve hacia adelante y hacia atrás, pero en una sola dirección. Los swingers sólo afectan el eje cuando se mueven hacia adelante, en su viaje de vuelta el rodillo de embragues de rueda libre detrás, también permitiendo que los swingers recuperar el impulso. Gracias por el interés!

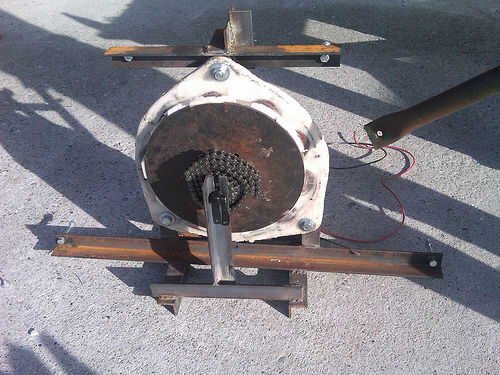

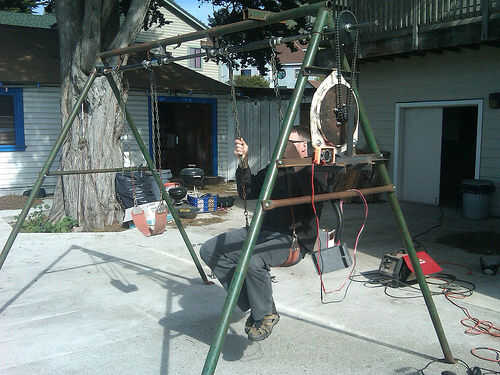

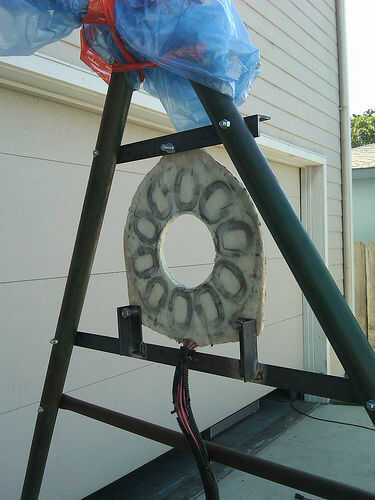

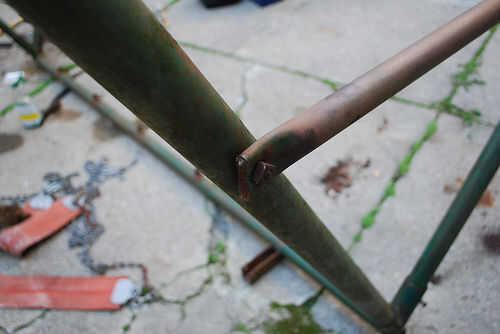

Después de construir http://www.scoraigwind.com/ motor de imán permanente de flujo Axial de Hugh Piggott y adaptarlo a una bicicleta estacionaria, me preguntaba qué podía usar para hacer pequeñas cantidades de electricidad. Después de la votación de amigos y familiares para el viejo equipo de tierra del juego, un padres amigos donaron un antiguo conjunto de columpios. Se construyó siglos atrás pero super resistente y después un poco TLC estaba listo para una nueva vida.

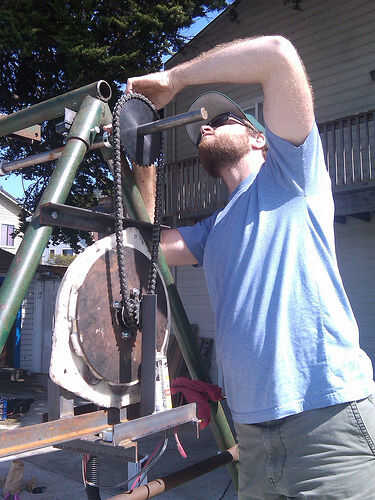

El diseño fue bastante directo, que usé Mcmaster Carr y algunas empresas locales (San Francisco) para la maquinaria. Básicamente fueron juntos durante un par de fines de semana. Utiliza el generador de Hugh Piggott puesto que ya había hecho lo y me gusta el diseño para aplicaciones de bajo torque de baja velocidad, pero supongo que cualquier otra cosa como un alternador o motor de caminadora funcionaría así.

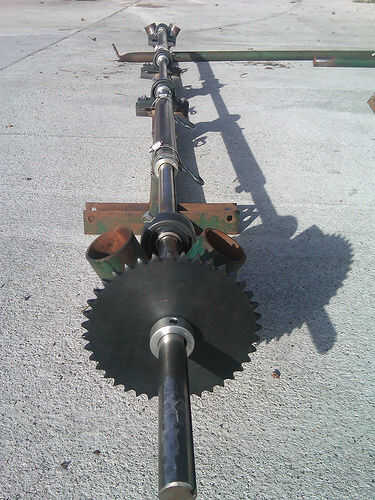

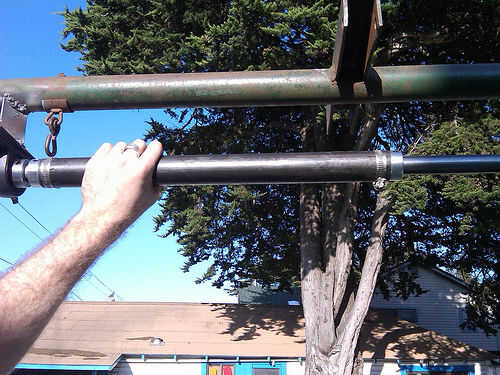

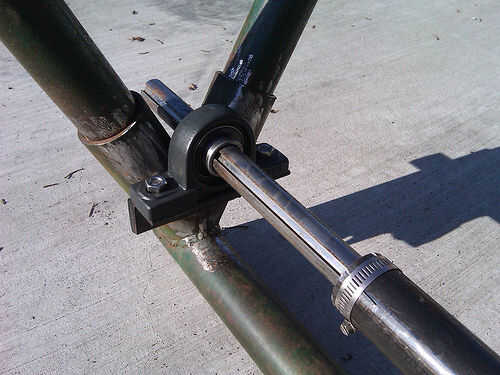

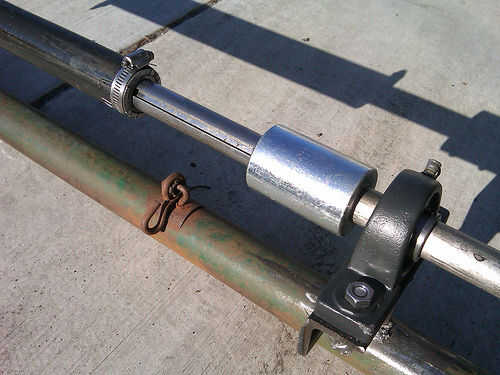

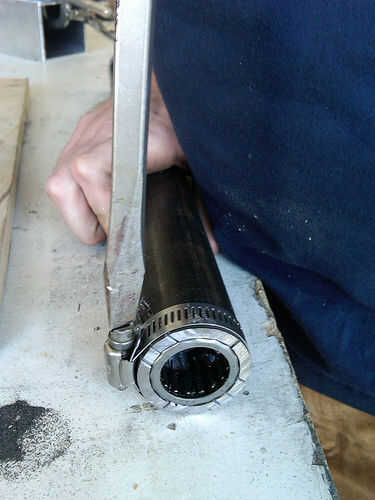

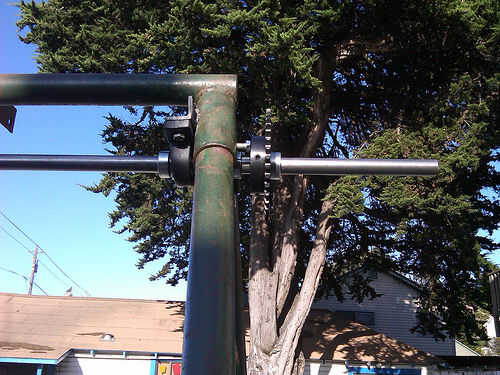

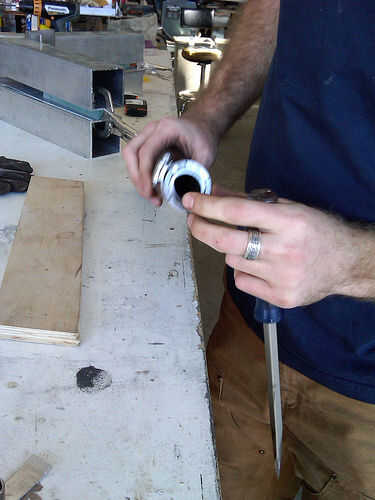

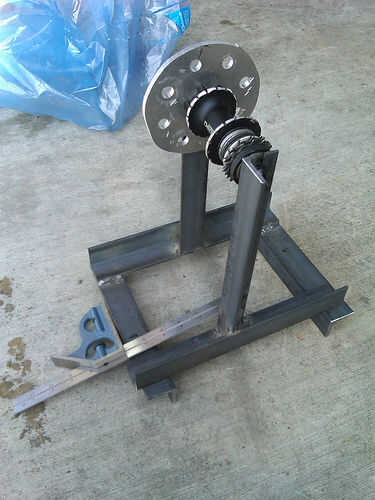

Materiales utilizados incluyeron 4 bloques de almohadilla, 4 rodillos embragues, afinado de 9 pies de eje de transmisión, tubos, alrededor de 20 pies de hierro de ángulo de acero estándar, mucho lag tornillos arandelas y tuercas, un concentrador de bicicleta trasera con un punto de anclaje de freno de disco, unos engranajes de bicicleta trasera sola velocidad, alguna cadena de la motocicleta, un montón de collares de eje, 4 collares de tubo y un engranaje que encaja el eje.
herramientas utilizadas incluyeron un soldador 110 mig estándar, porta banda, archivos y raspadores, mazo de caucho, amoladora, herramientas de mano de misc como tornillo controladores etc, taladro, mano taladro, Marina spray antioxidante, plomería Llave, vise grips y un interruptor de cadena de motocicleta y ensamblador.
