Guía del muelle 9: flujo de trabajo 2,5 D: Inventor Shopbot (3 / 6 paso)

Paso 3: bolsillo 2D 1

1. Haga clic en Pocket 2D en la cinta superior.

2. Utilice la misma herramienta utilizada en la operación de revestimiento, que está seleccionada por defecto.

3. mientras todavía en la pestaña de herramienta, cambie su velocidad de avance de penetración a 20 / min

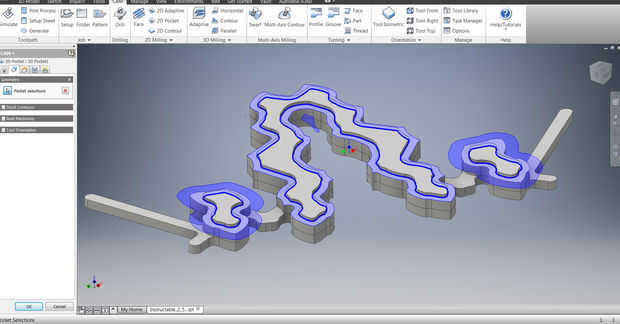

4. hace referencia a la imagen de arriba, cuidadosamente Seleccione los tres bolsillos que son los "hombros" del diseño. Asegúrese de que esté seleccionando el plano entero de bolsillo, que tiene un contorno interior y exterior.

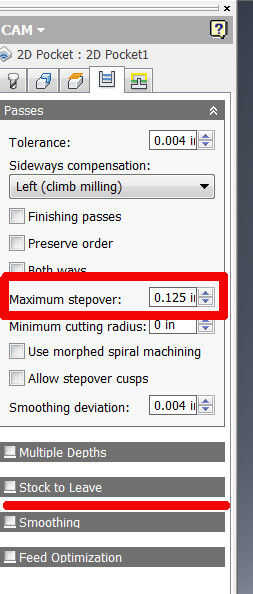

5. en la ficha pasos, cambiar el ancho de paso máximo a 0.125", que es el 50% del diámetro de la herramienta que estamos utilizando. También desactive "Stock que dejo" que asegura que esta trayectoria no dejará ninguna acción. Esta trayectoria va a servir como un desbaste y acabado de pasar.

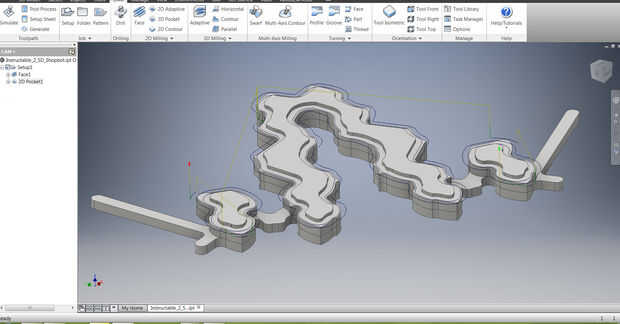

6. Haga clic en Aceptar para crear la trayectoria de herramienta.

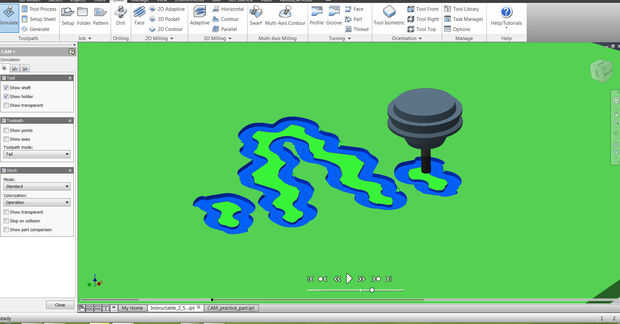

7. Haga clic en configuración en el árbol de la característica de CAM y haga clic en simular en la cinta anterior. Jugar a la simulación.
