Paso 1: configuración
1. descargar la parte práctica y abrirlo en Inventor. La unidad por defecto es pulgadas. Tenga en cuenta que este modelo es de 2,5 D, lo que significa que nuestras trayectorias se acuesta plana a lo largo del plano xy. El eje de z sólo se utilizará para colocar la herramienta en profundidad.
2. Asegúrese de que estás en la ficha leva en la parte superior de la pantalla. Los tres pasos principales en CAM son configuración, trayectoria y simular. Para empezar, esto significa que vamos a haga clic en configuración, en la cinta en la parte superior de la pantalla.
3. durante la fase de configuración, nosotros determinaremos el tamaño de nuestra acción, la situación de nuestra parte dentro de nuestro stock y la ubicación de nuestro sistema de coordenadas de trabajo (WCS). El sistema de coordenadas de trabajo permite al programador programar la parte de la máquina y dice la máquina CNC donde la parte se encuentra en la envoltura de mecanizado. Aunque es una práctica común para los WCS (indicados por la x, y, tríada de z) en un rincón de su stock, para esta operación vamos a asumir que estamos moliendo en una 1/2" pieza gruesa de material chapa, MDF, madera contrachapada o corian. Porque no sabemos donde se encuentra nuestra parte en esta hoja, y porque podemos moler varias veces de la misma hoja, vamos a configurar nuestros WCS en el centro de la parte. Asegúrese de que orientación a la orientación del modelo y origen se establece en el punto de la caja de valores.

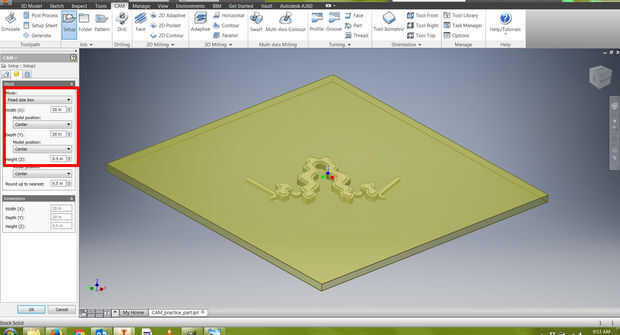

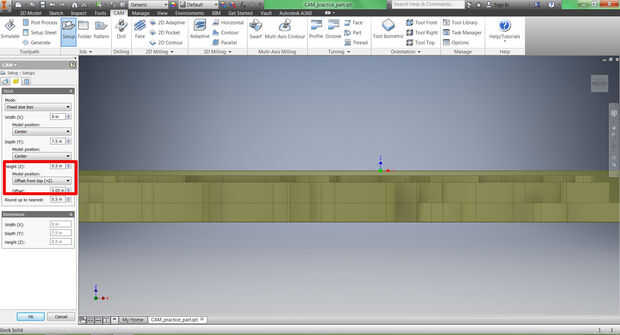

4. en la ficha de Stock a la derecha de la ficha Configuración, cambie modo caja de tamaño fijo e introduzca 20" x 20" para Y y 0.5" de Z. Para la posición de la modelo, elija "Offset de top (+ Z)" e introduzca una desviación de 0,05". Esto coloca el modelo 0,05" debajo de la parte superior de la culata. Colocando la parte un poco por debajo de la parte superior de su acción, podemos asegurar que nuestra parte será plana con dimensiones constantes.
5. Haga clic en Aceptar para terminar la configuración. Verá la configuración de carpeta aparecen en el árbol de característica de la leva en el lado izquierdo de la pantalla.
