Guía del muelle 9: flujo de trabajo 2,5 D: Inventor Shopbot (2 / 6 paso)

Paso 2: frente a

1. para hacer frente a nuestra acción, que es la primera operación más común de trayectoria de herramienta, haga clic en cara en 2D fresado sección de la cinta en la parte superior de la pantalla.

2. elegir un molino de punta plana de 1/4" como su herramienta. Porque este diseño es de 2,5 D, usted no necesita una fresa con un radio. (Si estás en el muelle 9, debes descargar el muelle 9 herramienta biblioteca siguiendo los pasos gran Instructable de Dan Vidakovich aquí. Elegir un molino de extremo de la biblioteca de herramientas DMS, no la biblioteca de herramienta de Haas. Pero que va a utilizar el Shopbot, las alimentaciones y velocidades deben ser un buen punto de partida.)

3. aún estando en la pestaña de herramienta, cambiar la velocidad de avance de penetración a 20 pulgadas por minuto. Por defecto está establecido demasiado alto, y no va a utilizar estrategias de rampa mecanizado de nuestra parte para que queremos una velocidad de avance de penetración lenta y conservadora.

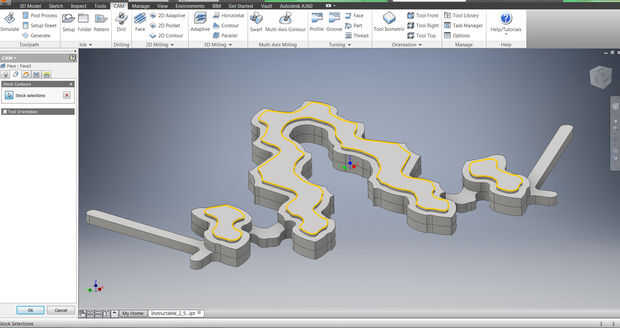

4. en la ficha de geometría, elegir las tres caras superiores como las selecciones de la acción. Se resaltará en amarillo. Esto limita la trayectoria a esta área de la acción, por lo que no están enfrentando la superficie entera de 20 "x 20".

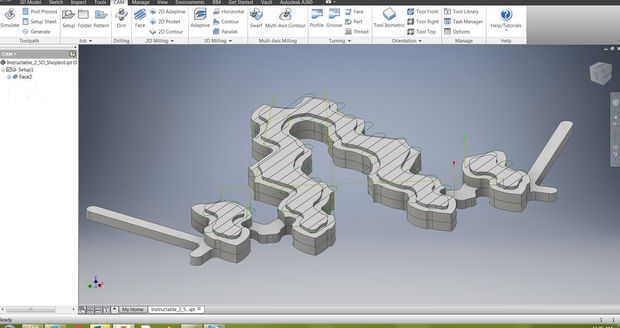

5. Haga clic en Aceptar para crear la trayectoria de herramienta.

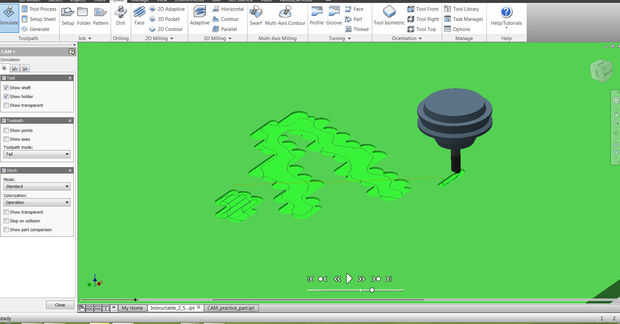

6. ahora quieren simular la trayectoria de herramienta para verificar que es correcta. Haga clic en configuración en el árbol de la característica de CAM y haga clic en simular en la cinta anterior. Utilice el modo de trayectoria de herramienta "Cola," activar su acción en el modo estándar y utilizar coloración: operación al principio, alternando entre valores transparentes y opacas. Panorámica y zoom alrededor del modelo que ven la simulación, observando cuidadosamente la ruta de la fresa. Preste especial atención a los lugares donde la herramienta entra en y sale de su material y visualizar cómo tu acción va a sujetarse a su Junta de spoiler. ¿Si está utilizando abrazaderas, será que está cerca la trayectoria de herramienta? ¿Si estás usando tornillos para sostener la pieza hacia abajo, hay una posibilidad de que la fresa se choca con ellos? Si debe tener tornillos cerca de su parte, puede utilizar tornillos de latón, que son más suaves y no dañinos para herramientas CNC. Si la herramienta se ilumina en roja en cualquier momento, o ver marcas rojas en la línea de tiempo en la parte inferior de la pantalla, el software ha detectado una colisión (entre el stock y soporte de la herramienta o la herramienta desciende por debajo de la parte superior de sus flautas, donde ya no puede cortar). En este caso, usted necesitará salir de la simulación y haga clic derecho sobre tu trayectoria para editarlo. Puede que necesite una herramienta más.
