Inventor HSM a DMS: flujo de trabajo de 3 + 2 ejes

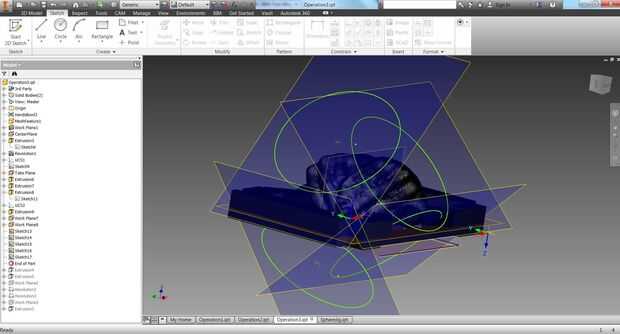

En este Instructable, pondré una guía detallada de cómo tomar un complejo modelo de 3 dimensiones de HSM Inventor máquina con 3 ejes, una parte del tirón y luego 3 + 2 ejes en el router DMS. Esto incluye CAD a CAM y CAM en flujo de trabajo de la máquina, así como algunos consejos generales que pueden ayudar a recordar cosas importantes a notar en el camino.

Este Instructable es atienden específicamente a usuarios de Inventor HSM y el router de 5 ejes de muelle 9 DMS y Fagor controlador, pero la mayoría de los contenidos será generalmente aplicable para los usuarios de software y máquinas similares.

¡ Disfrute!
