Guía del muelle 9: flujo de trabajo 2,5 D: Inventor Shopbot (5 / 6 paso)

Paso 5: contorno 2D

1. Haga clic en contorno 2D en la cinta superior.

2. Utilice la misma herramienta utilizada en la operación anterior, que se selecciona por defecto.

3. mientras todavía en la pestaña de herramienta, cambie su velocidad de avance de penetración a 20 / min.

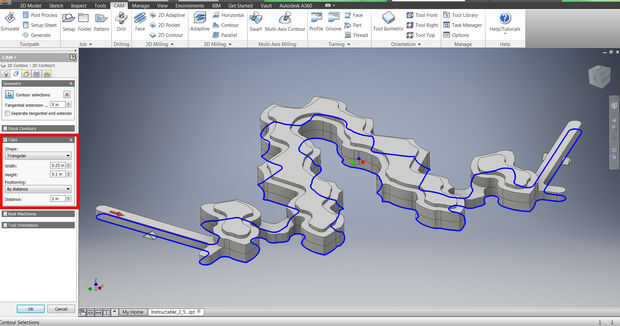

4. Seleccione la geometría del contorno. A continuación, haga clic en el cuadro de "Pestañas" para crear pestañas para sujetar la pieza en posición durante este contorno final. De lo contrario, la parte conseguiría suelta en la acción mientras que la fresa está moviendo todavía--la parte podría ir volando, atascada o dañada, o se podría dañar el molino de extremo. Para la forma, elija fichas triangulares, 0,25" amplia y 0,1" de alto, colocados a una distancia de 2".

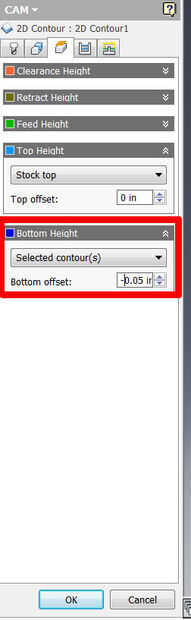

5. en la ficha de alturas, con altura inferior, elija un desplazamiento inferior de -0,05 ". Esto asegurará que la fresa va todo el camino a través de la parte y ligeramente en el tablero de spoiler a continuación, evitar una "piel fina" o intermitente aparezca en el borde inferior de la parte.

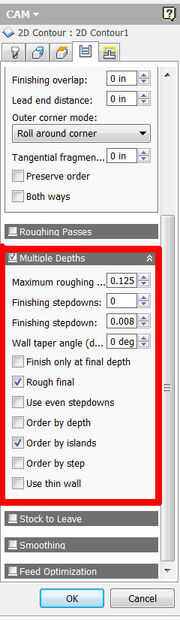

6. en la ficha pasos, haga clic en "Múltiples profundidades" y elija un máximo desbaste paso descendente de 0.125".

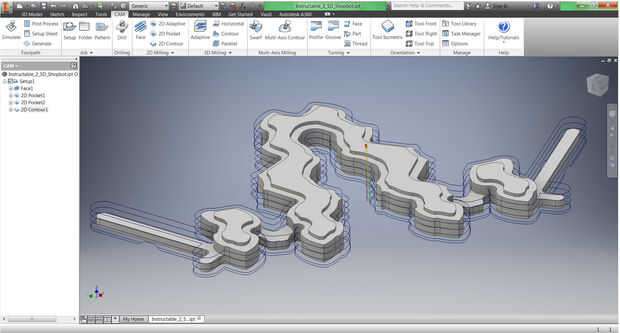

7. Haga clic en Aceptar para crear la trayectoria de herramienta.

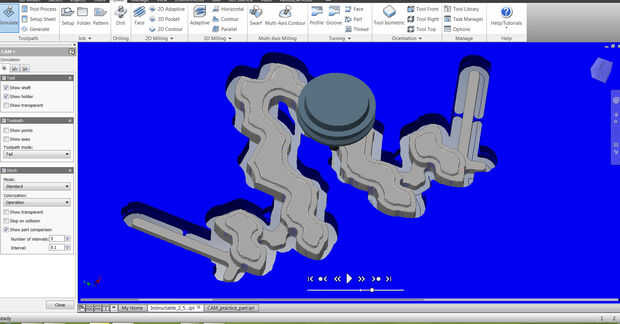

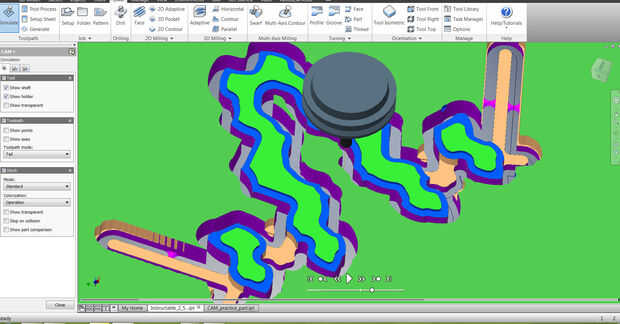

8. Haga clic en configuración en el árbol de la característica de CAM y haga clic en simular en la cinta anterior. Jugar la simulación para verificar sus trayectorias. Ahora que el toolpathing haya terminado, haga clic en "Mostrar parte de comparación" para ver si cualquier cosa necesita a mecanizarse. Cualquier acción restantes se vuelve azul.
