Fabricación de placas de circuito impreso en o cerca de su casa: una descripción comprensiva, casi una guía (6 / 7 paso)

Paso 6: Taladrar los agujeros

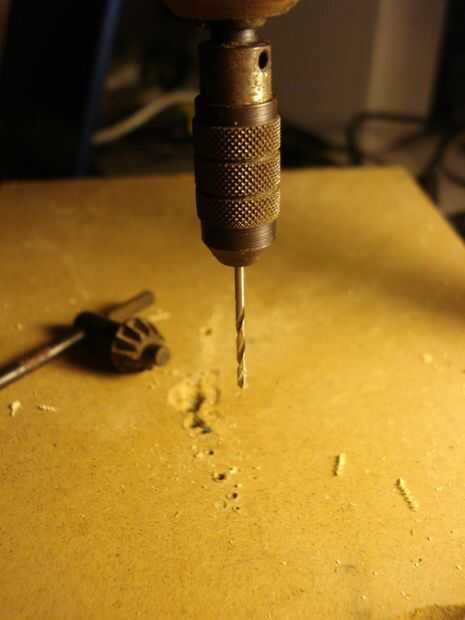

Fácil, hasta que lo pruebes. Ejercicios tan pequeños, tan fáciles de romper, tan difíciles de ver. Un pequeño taladro, realmente ayuda. Más fácil perforar los agujeros si se utiliza para montaje en superficie de piezas (porque no utilizan los agujeros), pero luego todo tiende a ser menor.

Enlaces instructivo:

* $30 taladro de PCB de alta velocidad--

* PCB taladro utilizando salvado de puerta bisagras--

* Perforadora de mano de Pcb DIY--

* Pedal del pie caseros para ejercicios de PCB-
