Fabricación de placas de circuito impreso en o cerca de su casa: una descripción comprensiva, casi una guía (4 / 7 paso)

Paso 4: Transferir el archivo a la Junta

Si utiliza una fresadora para producir las tablas pueden tener los archivos que necesita en este momento, o que tenga algunas manipulaciones de archivo hacer primero. Pero cuando la junta sale de la máquina de molienda se realiza (suponiendo que la máquina hace la perforación, así, y por supuesto necesita recortar el tablero a tamaño así)

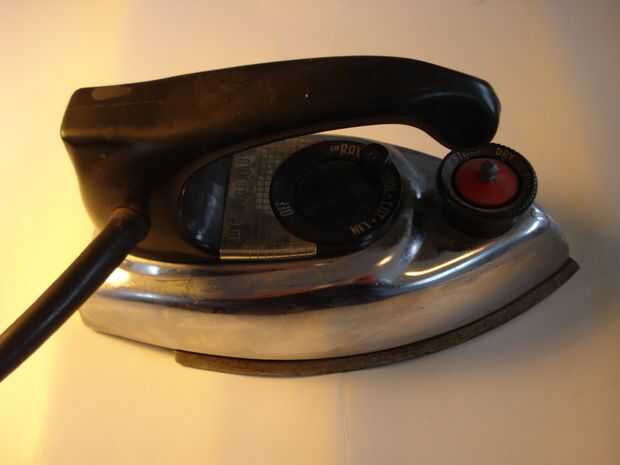

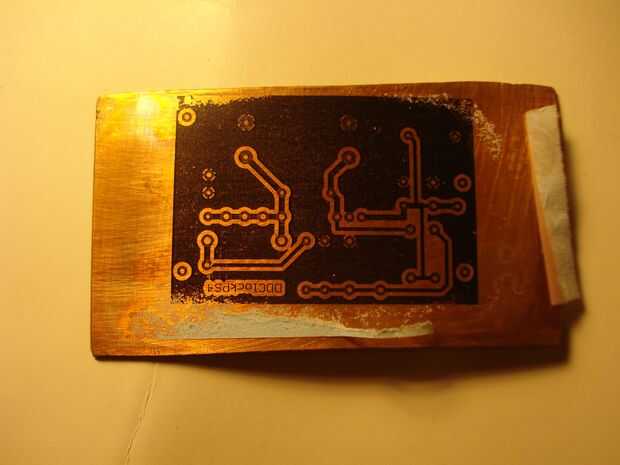

Pero tal vez usted está usando a "transferencia de toner". En este caso puede imprime la imagen del archivo en papel y luego utiliza calor para transferir el diseño a la Junta. Hay un montón de diferentes maneras de hacer esto, en la simple extremo sólo una plancha de ropa, en el trabajo bien extremo nos una tor de lámina. El tablero se coloca en una sustancia química encantar para quitar el cobre no deseado.

Algo como transferencia de toner es utilizando tablas especiales recubiertos con un reactivo ópticamente sensible resisten material. Imprimir un negativo del diseño en un material claro, exponer el negativo y el tipo correcto y cantidad de luz del tablero. La Junta es luego desarrollada y listo para entrar en el encantamiento. Si te equivocas hasta este paso usted puede limpiar el tablero y tener un tablero pelado, tal vez puede re capa con óptica resistir.

También puede utilizar pintura en aerosol como una resistencia. Quitar por usando un cortador láser en grabado de modo.

Enlaces instructivo:

* Dos cara método toner –

* Transferencia de Toner barato y fácil para la fabricación del PWB:

* Cómo hacer placas de circuito impreso 2 caras--

* Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. --

* UV LED exposición caja –

* Simple mesa de luz UV para PCB –
