Extracción de los circuitos integrados SMD (1 / 1 paso)

Paso 1: La configuración

El proceso se ha documentado aquí:

http://Forum.s1mp3.org/viewtopic.php?t=1592&Start=15

Se trata de soldar alambres de cobre gruesos a los dos lados con plomo del circuito integrado para que todos los conductores reciben el calor de la plancha. Excerted una ligera presión hacia arriba en el chip que ocasionará que a presión de la Junta como se aplica el soldador para calentar todo el lado.

Esto se repite para el otro lado y así tenemos un chip libre de la Junta.

Todo lo que sigue es limpiar el tablero y viruta para su reutilización.

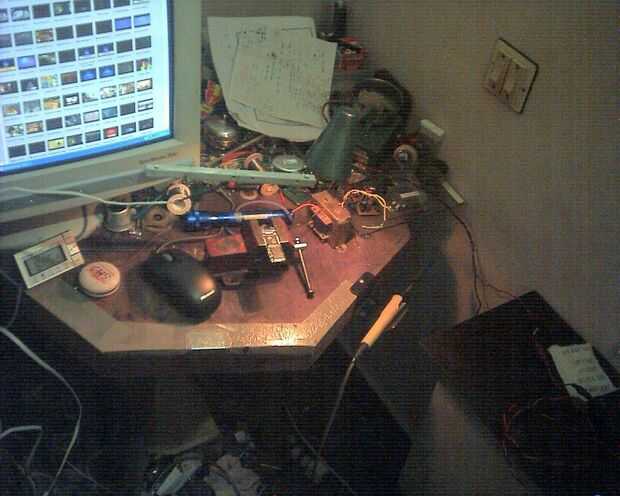

Solo ver la película para la demostración. La imagen de abajo muestra la sofisticada iluminación, cámara y computación maquinaria implicados en la filmación de ese video.
