Introducción a los circuitos Diodo usando Snap

en esta foto instructable aprenderás sobre el diodo y construir un circuito simple que le ayuda a comprender el funcionamiento de un diodo usando circuitos de presión.

Circuitos de Snap es un juguete educativo que enseña electrónica con componentes electrónicos de encaje a presión-junto sin soldadura. Cada componente tiene el símbolo esquemático y una etiqueta impresa en su caja de plástico que es color cifrado para la identificación fácil. Que encajen con broches de ropa ordinaria. Los componentes también encajen en una 10 X 7 base rejillas en material plástico similar a una placa sin soldadura. Hay varios kits de ajustar los circuitos que van desde algunos circuitos simples para el kit más grande que incluye 750 proyectos de electrónica.

Todos los kits incluyen manuales impresos en color con fácil seguir esquemas para montar los proyectos. Las ilustraciones para cada proyecto se parecen casi exactamente los componentes como se ven en la rejilla de la base cuando termine. Porque el símbolo electrónico está impreso en cada componente electrónico, una vez terminado el proyecto, se verá casi exactamente como un esquema electrónico.

Me gusta usar circuitos Snap para demostrar circuitos electrónicos ya que es fácil para usted para entender lo que está sucediendo en un circuito como aprender haciendo, es decir, aprende sobre electrónica realmente construyendo los circuitos.

Piezas necesarias

1 batería titular (AA 2) # 6SC B1
1 rejilla base (11 "x 7,7") # 6SC BG
1 SPDT Switch # 6SC S5
1 diodo 1N4001 6SC # D3
1 2.5V lámpara toma (con bulbo) # 6SC L1
2 el conductor con 2 broches de presión # 6SC 02

Refacciones pueden ser ordenadas de C & S ventas (http://cs-sales.net/sncirepa.html)

El diodo

Según Wikipedia, "la función más común de un diodo es permitir que una corriente eléctrica pasar en una dirección (llamada hacia delante del diodo), mientras el bloqueo actual en la dirección opuesta (hacia atrás). Por lo tanto, el diodo puede considerarse como una versión electrónica de una válvula de retención." (http://en.wikipedia.org/wiki/Diode)

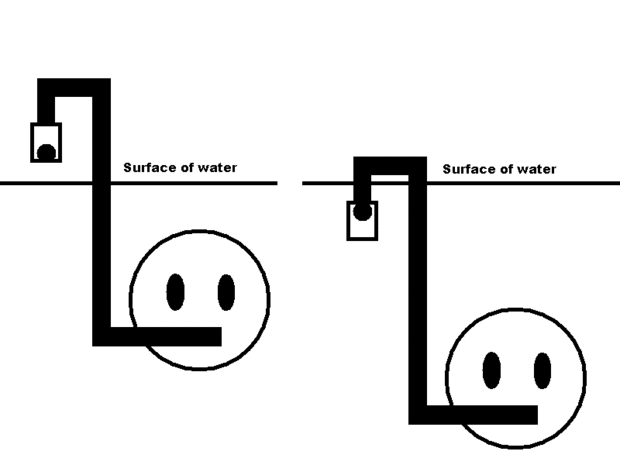

¿Qué es una válvula de retención? Se puede pensar como un snorkel de jaula bola de ping pong. Cuando la jaula de bolas de ping pong está por encima de la superficie del agua, la pelota de ping-pong es en la parte inferior de la jaula y se puede respirar por el snorkel. Como la jaula se mueve debajo de la superficie del agua, la pelotita de ping pong flota hasta bloques de la abertura del tubo de agua entren en el tubo de bloqueo. (ver imagen 2)

Un rectificador de

El diodo tiene una serie de aplicaciones en circuitos electrónicos. Una aplicación que puede estar familiarizado con es un rectificador. Un rectificador convierte corriente alterna (AC) a corriente directa (DC). Corriente alterna cambia periódicamente la dirección mientras que la corriente directa fluye sólo en una dirección.

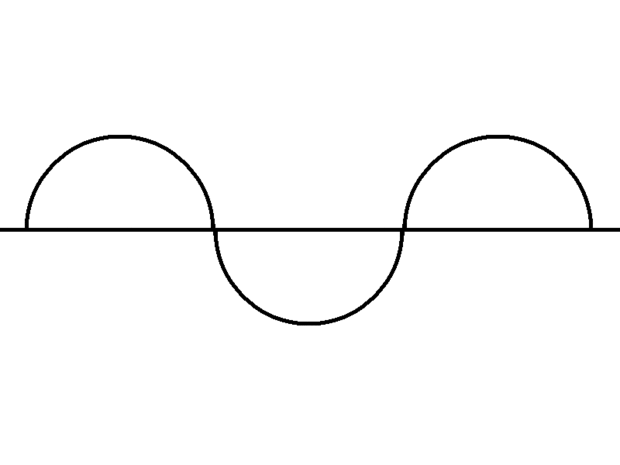

Para utilizar una analogía buceo, imaginar un buzo. Puesto que los buzos llevan su aire con ellos puede respirar aún sean sus cabezas sobre el agua o bajo el agua. Te imaginas un buzo de superficie y buceo repetidamente y el camino que traza forma una onda senoidal como la de la foto 3.

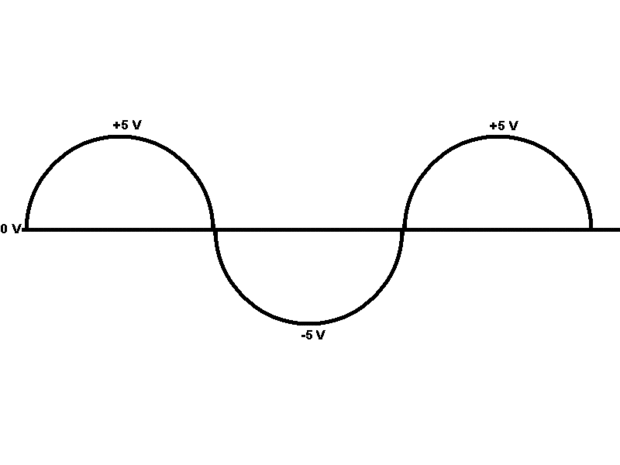

La onda senoidal es como luce la corriente alterna. En la cresta o cima de la ola que podría medir + 5 voltios y el canal, y al final de la onda se pueden medir-5 voltios. En la línea por el medio medir 0 voltios. (ver imagen 4)

Digamos que quería utilizar un diodo como rectificador para convertir corriente alterna a corriente directa. Ahora imaginemos a nuestro buceador superficie y buceo. Mientras que la jaula de bolas de ping pong en el snorkel es sobre el agua el buceador puede tomar una bocanada de aire. Cuando la jaula hunde bajo el agua los bloques de bolas de ping pong el agua entren en el tubo y el buceador debe contener su respiración hasta la superficie otra vez para exhale y respire otro. Como la pelotita de ping pong actúa como una válvula de retención para evitar que el agua penetre en el tubo respirador, el diodo actúa como una válvula de retención para bloquear la tensión fluya en sentido inverso.

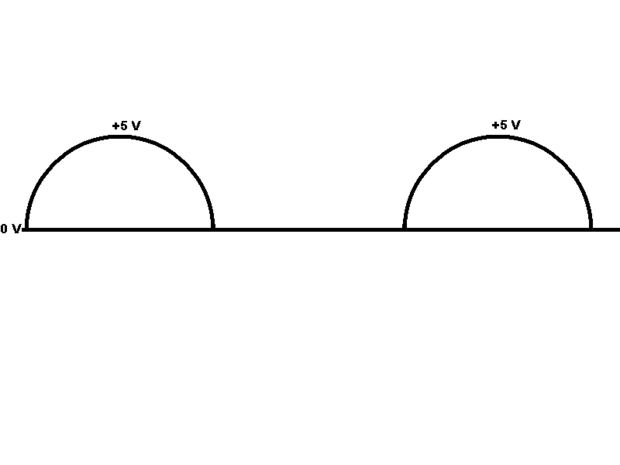

Cuadro 5 es la tensión como se verá cuando se convierte la corriente alterna a corriente directa. Medir de 0 voltios a + 5 voltios y luego volver a 0 voltios. Usted sería capaz de medir la dirección inversa de voltaje de 0 voltios a-5 voltios, porque está siendo bloqueado por el diodo. Cuando los ciclos de corriente alterna a 0 voltios entonces puede medir el voltaje de 0 voltios a + 5 voltios y luego de vuelta a 0 voltios.

Construir un circuito simple para comprender cómo el diodo deja de corriente de flujo en la dirección equivocada

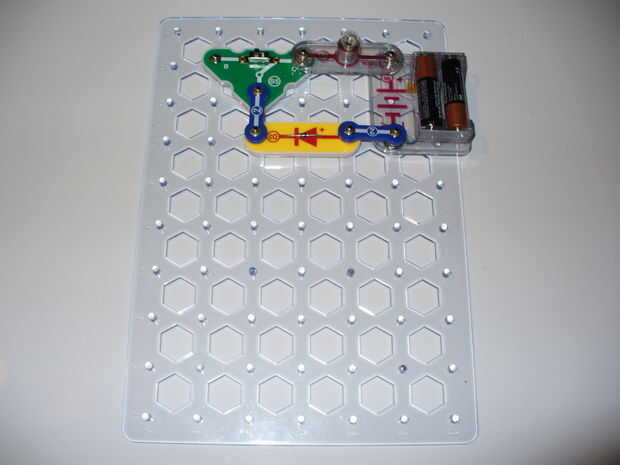

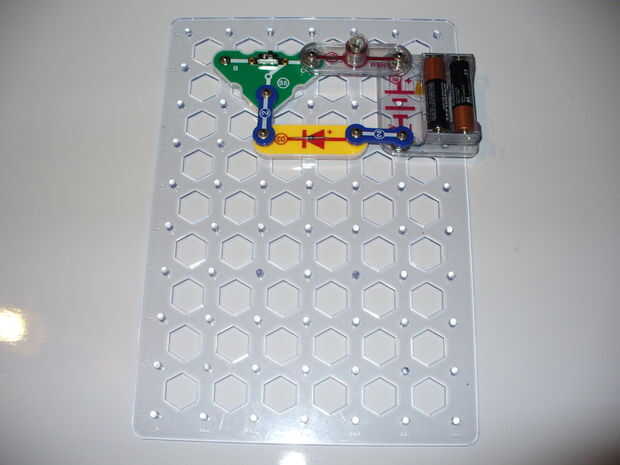

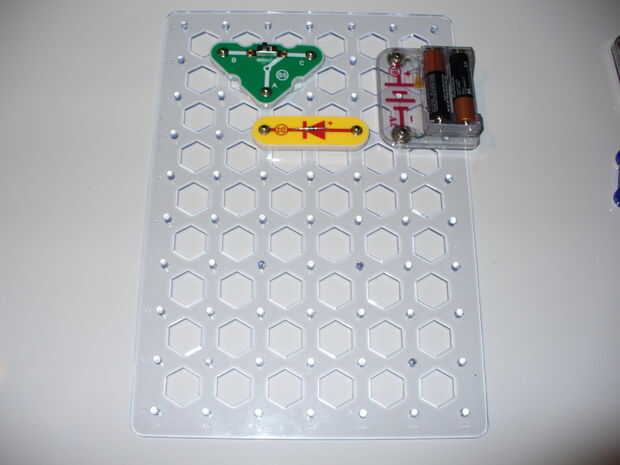

Ahora podemos ver lo que ocurre cuando invertimos el diodo. Fotos 6 y 7 muestran la construcción del circuito con el diodo en la dirección contraria. Observe también que bloquea el interruptor en el S5 se establece en la posición "B", o apagado. Cuadro 8 muestra lo que ocurre cuando encienda el circuito, o mueva el interruptor de la posición "B" a la posición "A"... bueno, no pasa nada.

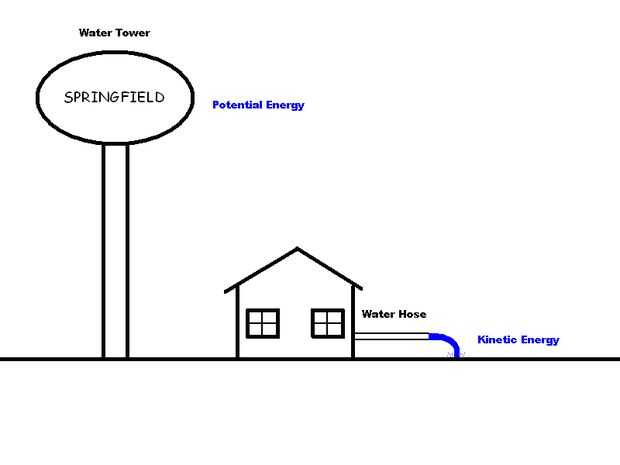

En un circuito de DC (corriente directa) donde la electricidad sólo puede fluir en una dirección, podemos pensar en una batería como un tanque de almacenamiento como la torre del agua en su barrio. Si nadie se gira en su grifo, el agua en la torre solo se sentaría allí. Para siempre. Físicos como pensar en esto como "energía potencial". Como una roca en la cima de una colina, lo se simplemente sentarse allí, para siempre, hasta que alguien lo empuja sobre la colina, un terremoto agita desde la cima de la colina o erosión socava a partir a rodar colina abajo. Cuando la roca está rodando colina abajo, físicos como pensar en esto como energía cinética. Por lo tanto, el agua simplemente se sentará en la parte superior de la torre del agua hasta que el grifo de la manguera de agua. El agua entonces fluye desde la parte superior de la torre del agua a través de la manguera de agua y luego a la tierra. Se puede entonces pensar el flujo de agua como energía cinética y esta energía cinética pueden ser utilizados para hacer trabajo útil. Véase el cuadro 9.

Cuando no hay circuito está conectado a la batería, es como un tanque de almacenamiento, o energía potencial. Cuando un circuito está conectado a la batería puede pensar de él como electrones fluyendo desde el lado positivo de la batería (marcado con un signo "+") a tierra (marcado con un "-" signo) y usted puede pensar del flujo de electrones como la energía cinética que puede utilizarse para hacer trabajo útil, como iluminar una bombilla incandescente.

Por lo tanto, cuando se enciende el circuito, ¿por qué no la bombilla enciende para arriba? Porque el diodo está bloqueando el flujo de electricidad como cuando pones un estrechamiento en sus chiqueros que detendrá el flujo de agua de la manguera y cae al suelo.

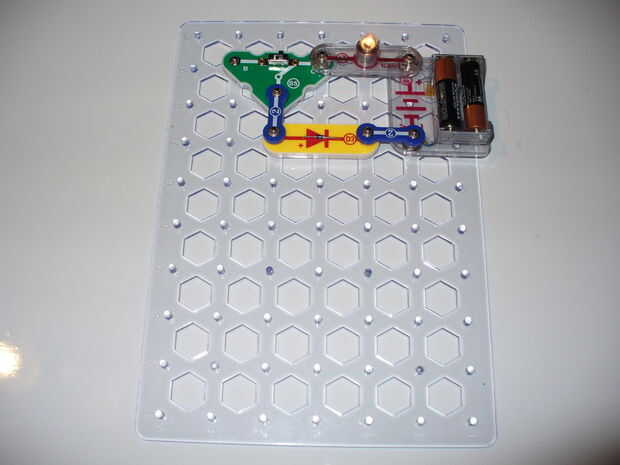

Apague el circuito y cambiar el diodo de sentido inverso a la dirección de avance. Luego encienda el circuito y la bombilla se enciende. (Véase cuadro 10)

Ahora el diodo no está bloqueando el flujo de electricidad y los electrones pueden fluir desde el positivo (+) terminal de la batería a través del circuito a la tierra (-) terminal de la batería.

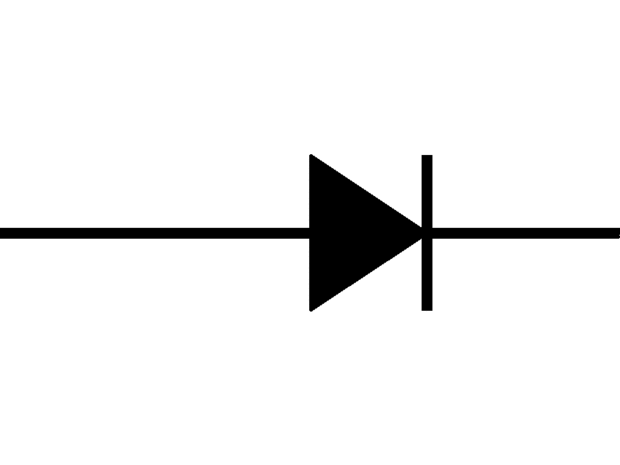

Cuadro 10 es el símbolo electrónico del diodo de modo que usted será capaz de reconocer en un esquema electrónico.
