El prisma: Láser Synth-guitarra (6 / 20 paso)

Paso 6: Construir el PCB

¿
Por lo tanto, sus cajas de Mouser y Digikey llegado, repleto de golosinas? sí, te costaron un poco pero va a ser la pena.

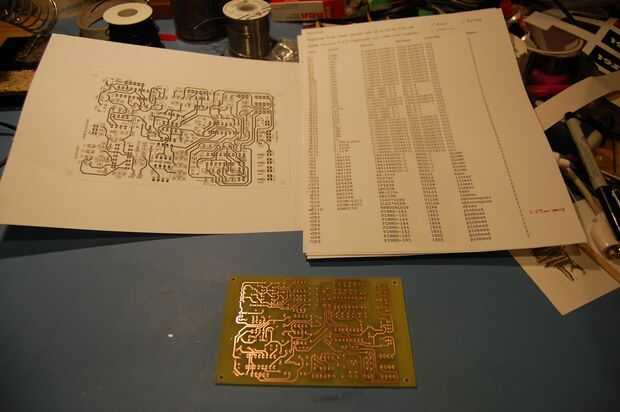

Imprimir la lista de diseño y piezas de componentes y puso hacia fuera delante de usted. La lista de piezas le dirá qué parte caja grande corresponde a cada designación, y el diseño componente le dirá dónde colocarlo.

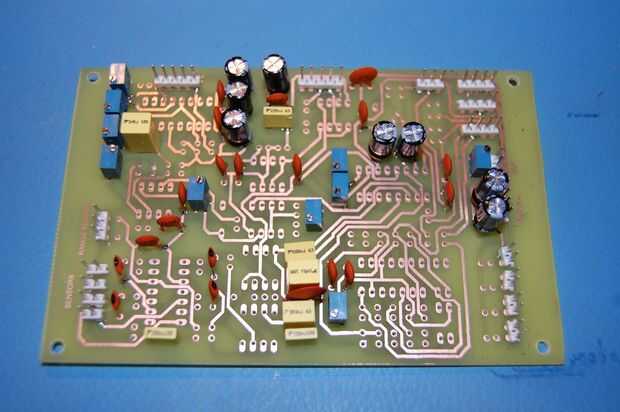

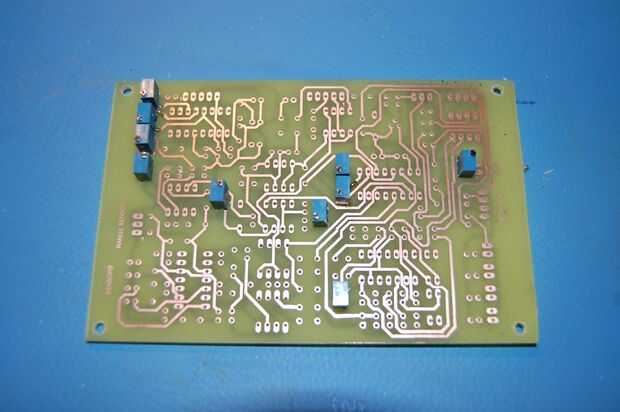

He intentado mucho hacer como algunos empalmes de la soldadura del lado superior como sea posible. Si utiliza un tablero fabricado pro esto no es un problema, pero si usted hace su propia tabla algunas de las juntas será complicado. Puede colocar los componentes en cualquier orden, pero en general será más fácil instalar los potenciómetros primero, y luego trabajar de más pequeño a más grande cuando sea posible. Para cada componente, asegúrese usted suelde ambos superior lateral e inferior lateral, puesto que algunos vestigios confían en esta conexión de continuidad.

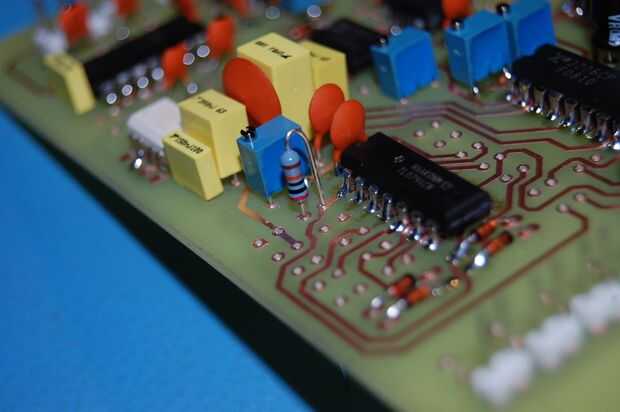

También asegúrese de que cada componente está instalado en la dirección correcta. La disposición componente mostrará a que usted cómo polarizados componentes (como son los condensadores grandes, ICs y diodos) pretenden instalarse.

Hay unas pastillas y rastros que están muy juntas. Una vez más, trató de minimizar los rastros pasando entre los polos, pero no podía eliminar todos ellos. No se trata tanto de un problema de tarjetas profesionales, pero asegúrese de que no hagas ninguna soldadura de puentes. Cortos como este puede ser inofensivo, o hacen cosas volar. Ten cuidado.

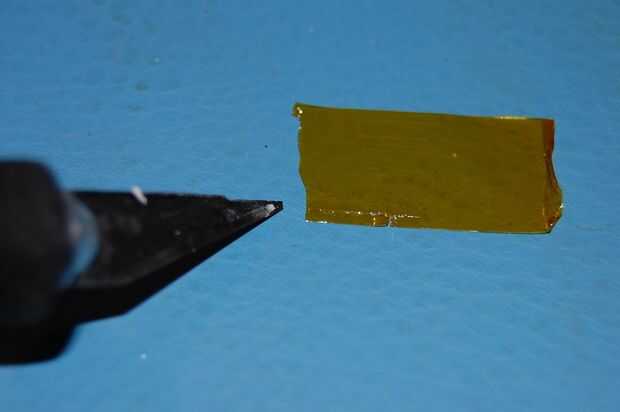

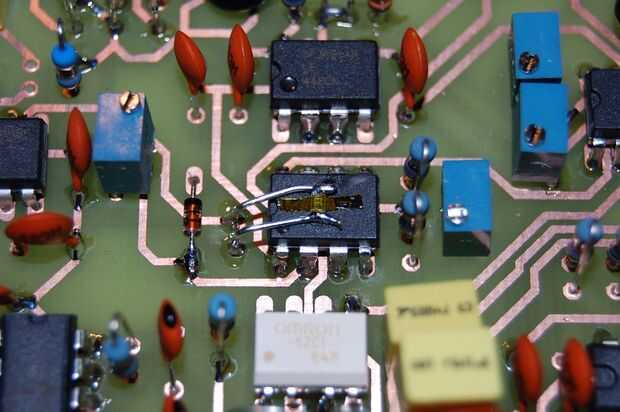

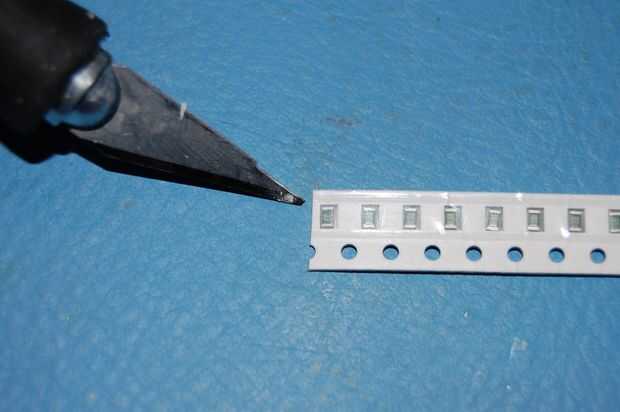

Finalmente, una nota sobre la temperatura pequeña compensación resistencia. Diseño original de Thomas utiliza un componente ordinario por-agujero, pero no he podido conseguir uno en una cantidad razonable de tiempo. Por supuesto, si usted puede conseguir una resistencia de tempco por-agujero de 3500ppm de 2kohm, usarlo! De lo contrario tendrás que montar una pieza de montaje en superficie como yo lo hice.

Cuando todo es soldado en su lugar, revise su trabajo para errores y errores de soldaduras. Ahora Inspeccione otra vez. Y otra vez.

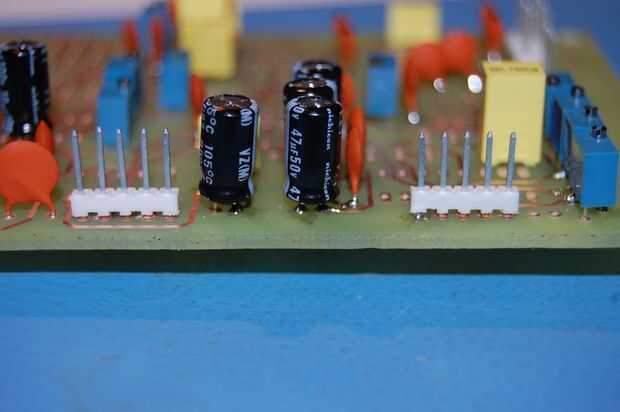

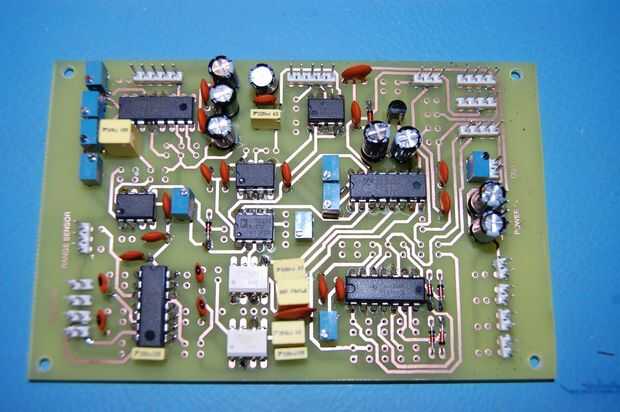

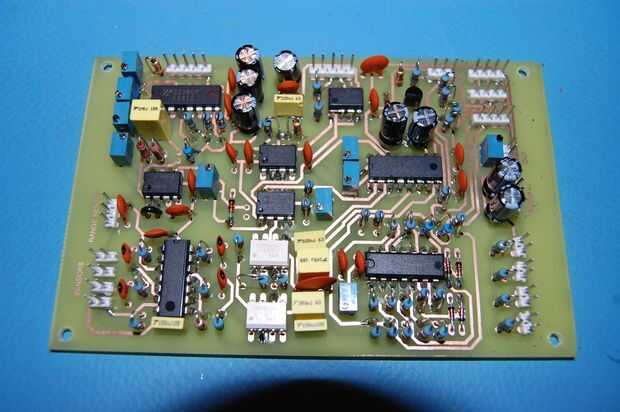

Tenga en cuenta que la placa no se verá exactamente igual que mis fotos. Las siguientes imágenes son de la PCB de la "alfa", que ha sufrido fuertes modificaciones. Los archivos están actualizados todo. ***
