El prisma: Láser Synth-guitarra (13 / 20 paso)

Paso 13: Construir el Sensor y bloques del Laser

Custom holders need to be built, onto which the sensors and lasers are mounted. Hay dos bloques necesitadas, uno para sujetar el telémetro y fototransistores y otro para los punteros láser.

Empecé por la medición de las distancias entre las cuerdas y la distancia entre las cuerdas y el cuerpo de la guitarra cuando todavía se montaron. Encontré que las cuerdas eran poco menos de 2cm aparte y unos 1.6mm del cuerpo. Redondeado de esos números a 2cm de separación y unos 1,8 cm del cuerpo.

Los sensores se montan dentro de 1/4" tubo de latón, que pasa a tener el perfecto interior para adaptarse a un cuerpo de estilo LED fototransistor de 5mm de diámetro. El tubo ayuda a evitar que luz alcanzando el fototransistor, que es importante ya que es sensible a las mismas longitudes de onda como el ojo humano. Tuve que usar este tipo de fototransistor porque usé lasers verdes - fototransistores típicos no son sensibles en el rango de 550 nm, que es lo que produce el láser verde.

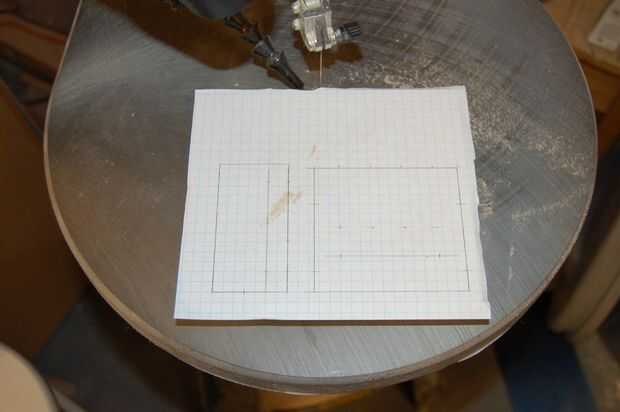

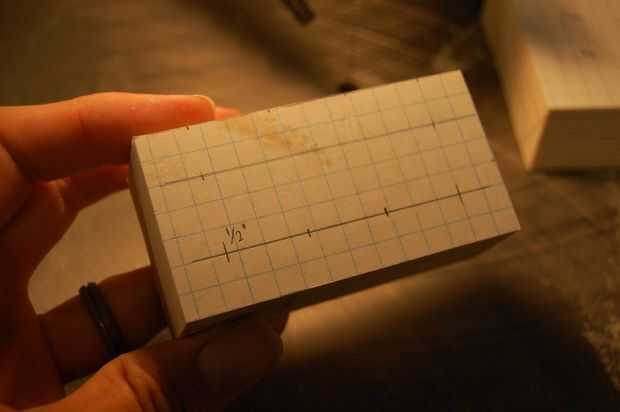

Dibujé a patrones de escala 1:1 en papel cuadriculado a planificar cómo deben construirse los bloques. Les he indicado las dimensiones básicas y donde deben taladrarse los agujeros.

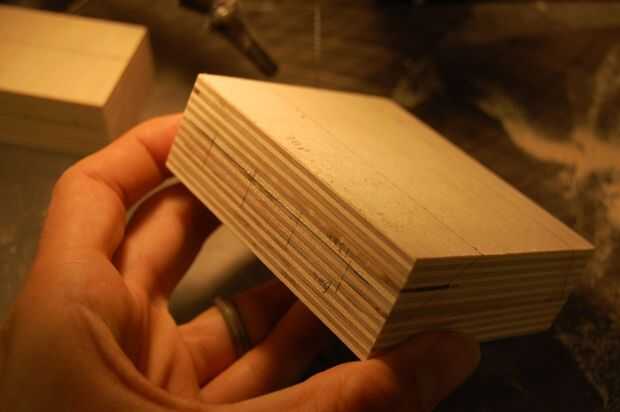

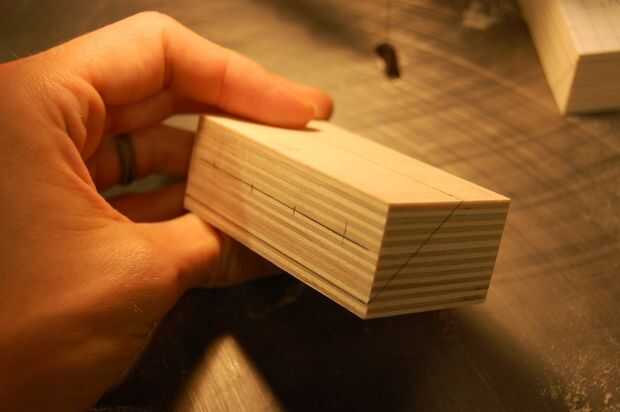

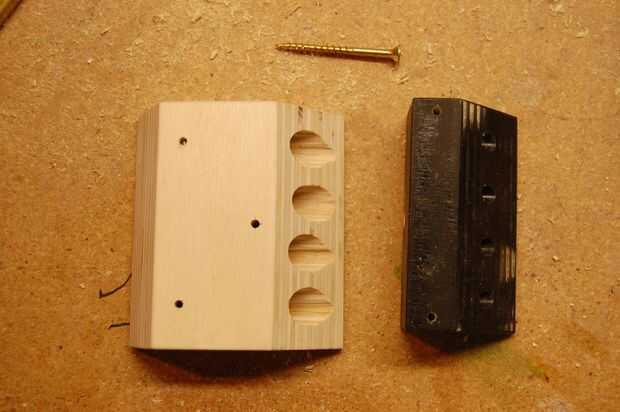

Los bloques se fabrican de dos capas de madera contrachapada de abedul Báltico (algo que tengo en la mano todo el tiempo estos días!), una 1/2 y uno 3/4". Había pegado con pegamento de carpintero, luego pegar los patrones directamente en la madera.

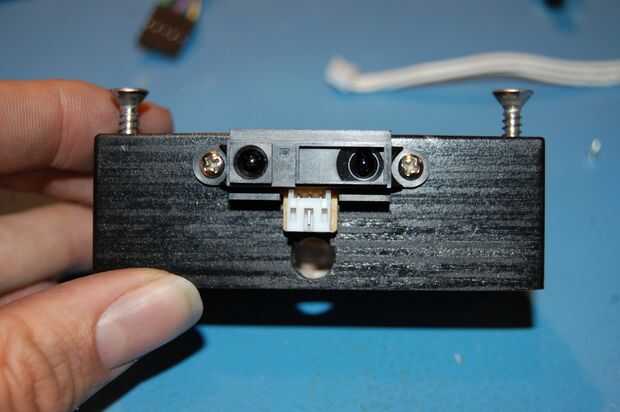

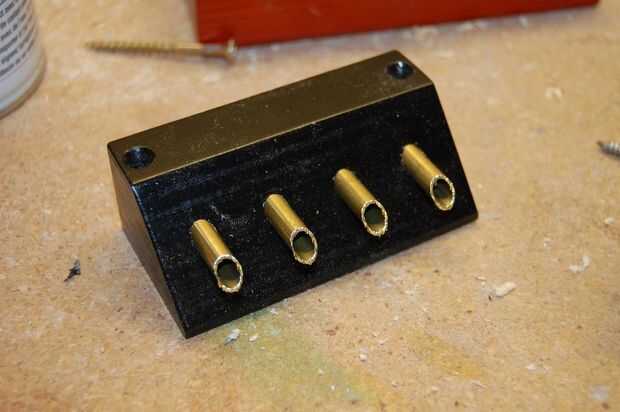

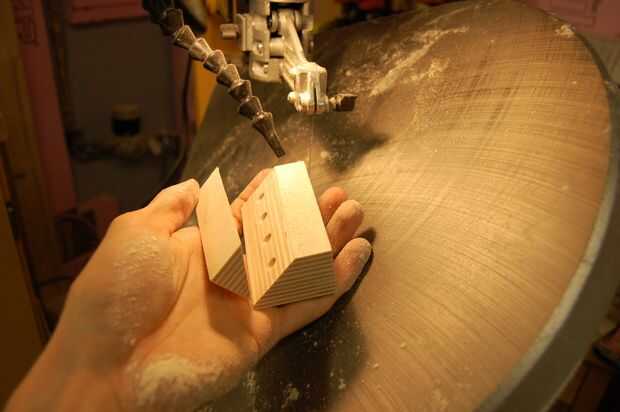

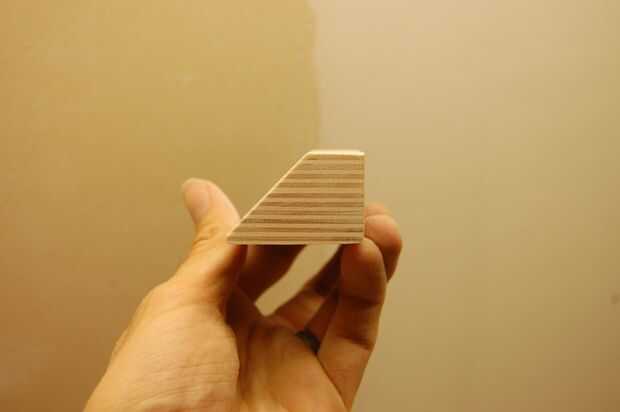

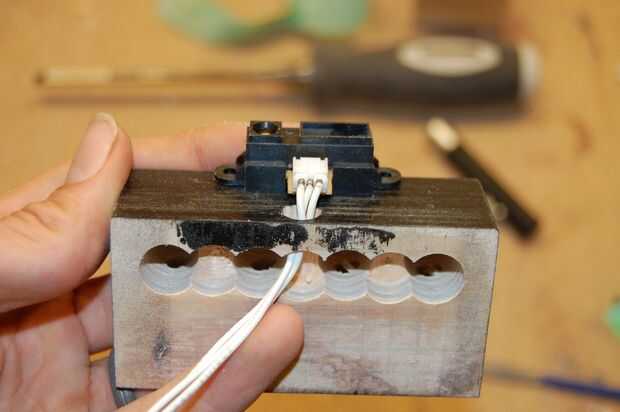

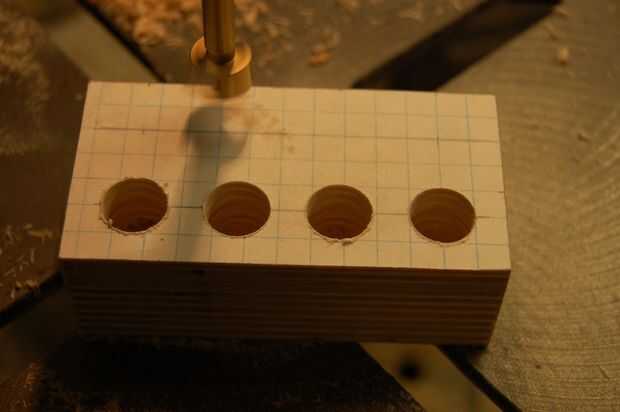

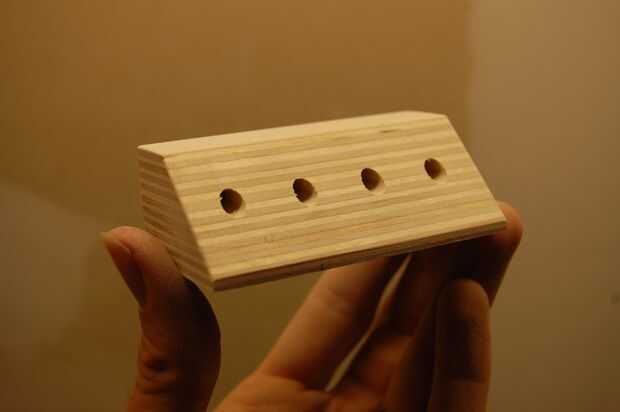

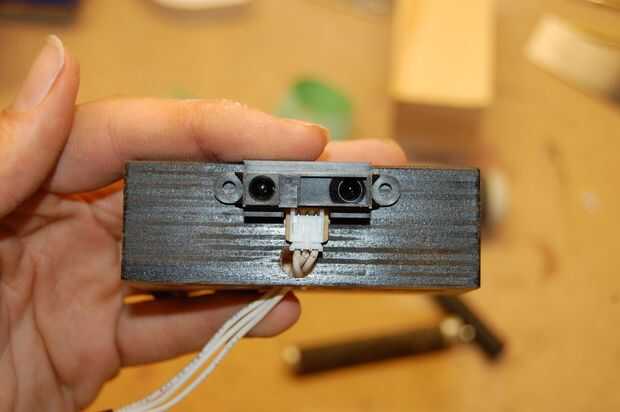

El bloque consta de cuatro orificios de 1/4" por un lado, en el cual se cuentan los tubos de latón. El fit es lo suficientemente apretado como para que no se necesita pegamento. Al lado de este bloque y los tubos mismos se corta en un ángulo de 45 grados, puramente por razones estéticas. Al otro lado del bloque es plano y proporciona un lugar para el sensor de la gama ser montado. Un agujero es perforado por debajo del sensor de la gama de los cables pasar a través.

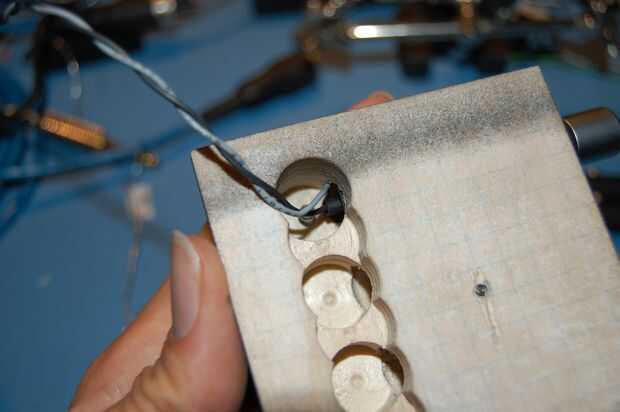

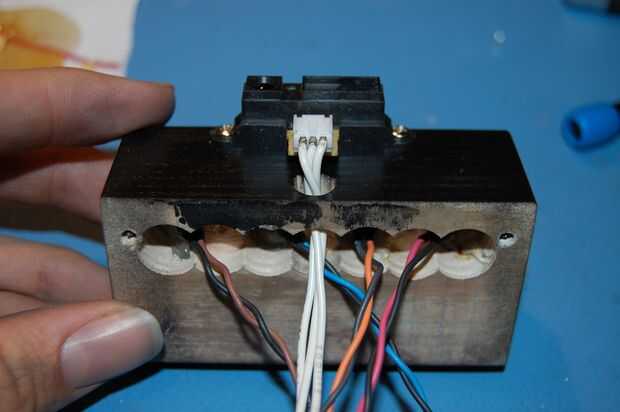

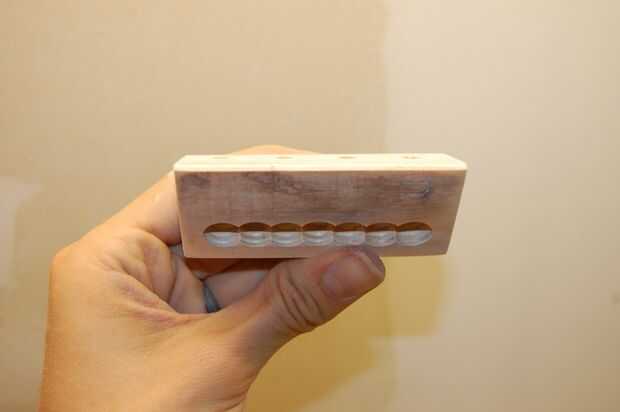

En la parte inferior del bloque del sensor, taladré orificios que se encuentran con los tubos de latón. Los fototransistores se insertan después de los tubos instalados y sujeta con un poco de pegamento caliente. Relleno de algún negro cinta eléctrica en alrededor de cada fototransistor, para evitar que la luz se escape de un sensor a otro. Dos hundido en agujeros se perforan en los extremos opuestos para montar el bloque a la guitarra.

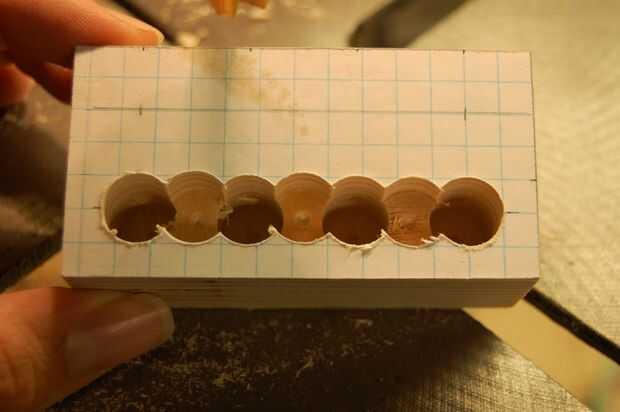

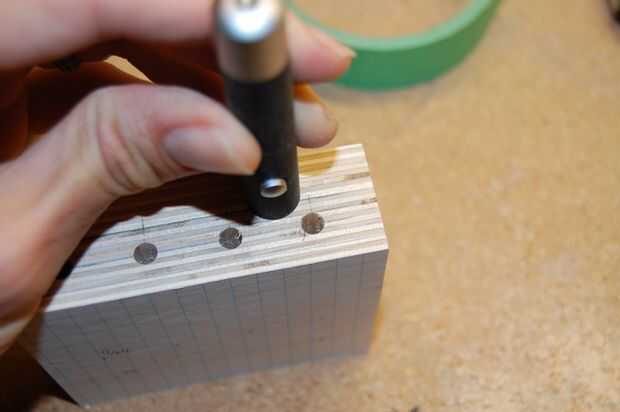

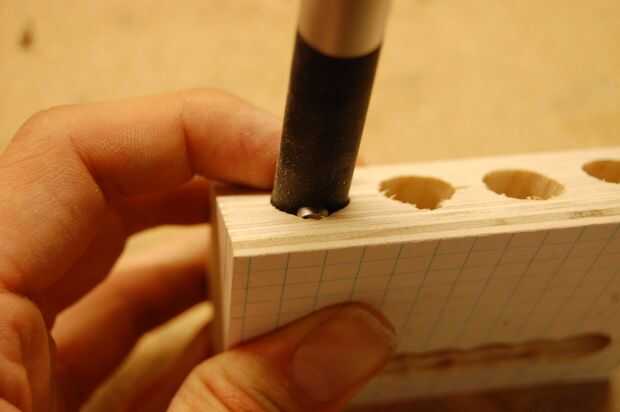

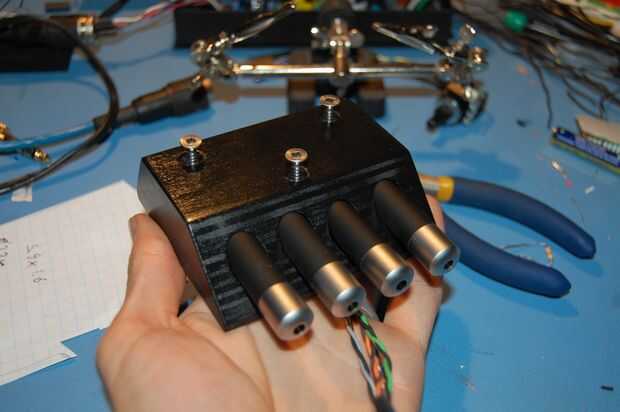

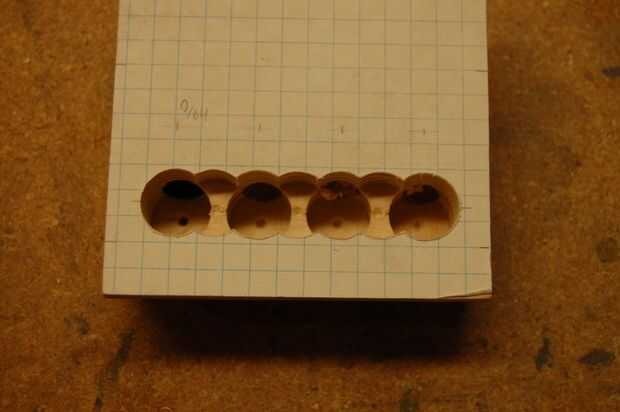

El bloque del laser se construye de manera similar, con los punteros de láser espaciados para que coincida con los tubos de latón (2cm de separación). Este bloque fue un poco más difícil de hacer. El problema es los interruptores en los lasers - no he podido conseguir en las "entrañas" de los punteros láser, así que tuve que construir el bloque para sujetar el cuerpo del puntero láser y presione el botón al mismo tiempo. Lo hice por la primera perforación de un agujero más pequeño que el botón se deslice, entonces un agujero más grande para el cuerpo del laser. Desliza el puntero en el lugar y si tienes suerte, se pulsa el botón hacia abajo debido a las tolerancias apretadas. Esto sucedió sólo para dos de mi láser, así que tuve que añadir tornillos para bajar permanentemente. Taladre un orificio de 9/64" de acceso para cada botón en la parte inferior del bloque (medir con cuidado!) y tornillo 8-32 x 1/4" tornillos "empujar" los botones. Finalmente, Perfore tres agujeros avellanados para los tornillos de montaje. Asegúrese de que no taladrar los agujeros donde serán los lasers o los alambres!

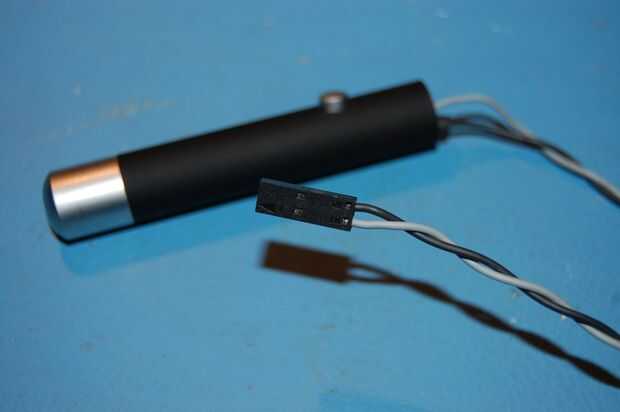

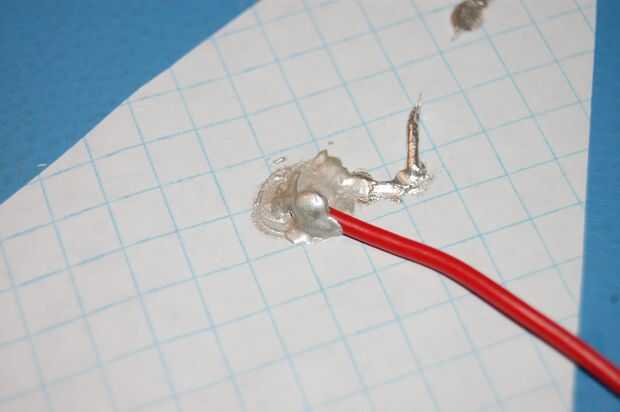

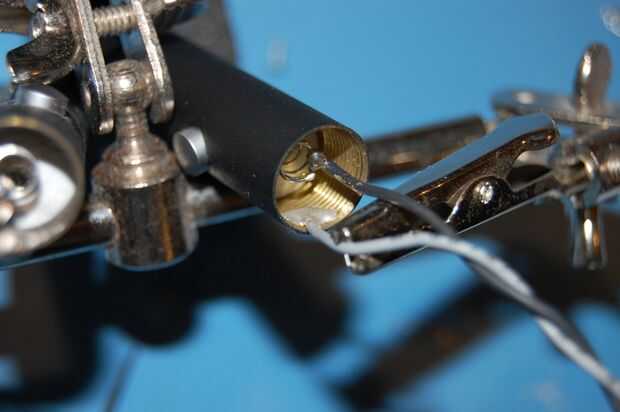

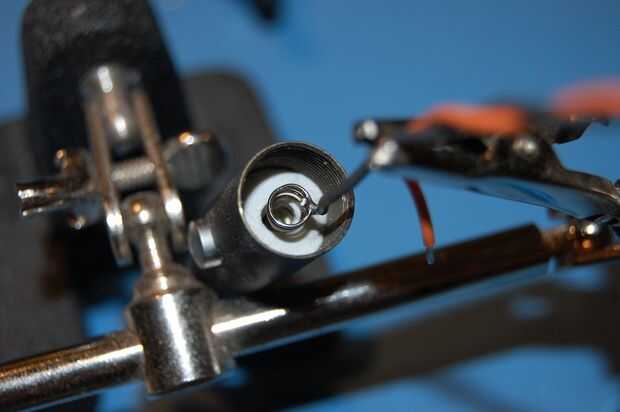

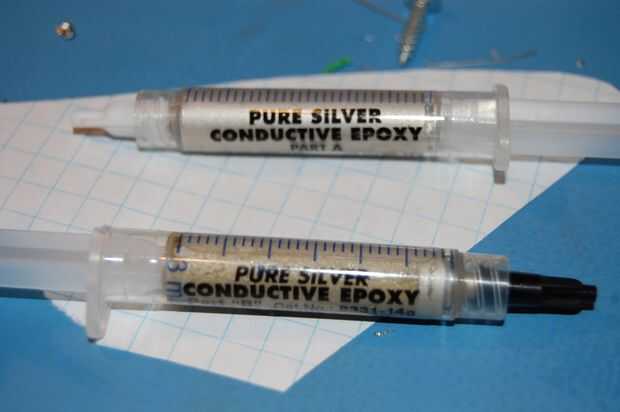

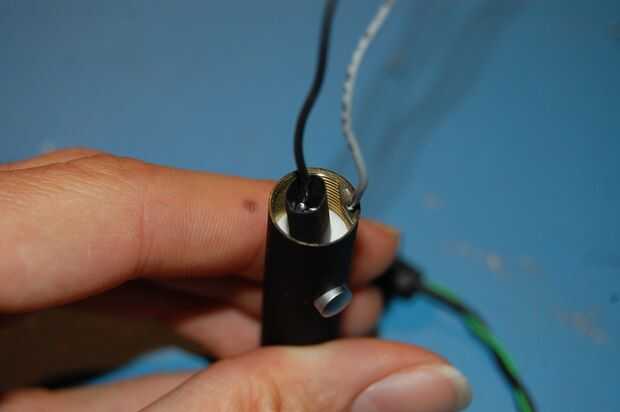

Como mencioné antes, no he podido abrir los láseres sin dañarlos. En cambio, desenroscar el cañón sosteniendo las pilas y soldar los cables directamente a los terminales. Bueno, eso es medio cierto. Soldar el cable negativo a la primavera en el centro y usa conductora epoxi para pegar el cable positivo al caso. Deseo que había una manera menos costosa para hacer esto. (Por favor, hágamelo saber si piensas en uno.) Terminado los cables en los conectores, en la misma forma que los sensores y los controles descritos anteriormente. Los lasers fueron ajuste ajustado y no necesito pegamento para mantenerlos en, pero por todos los medios añadir un poco de epoxi o pegamento caliente si usted encuentra que no permanecen en propios.
