Paso 1: Cómo funciona

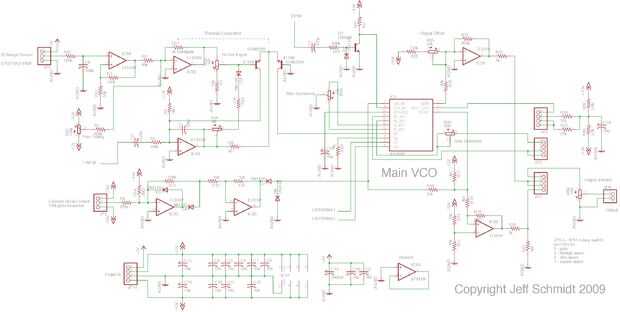

Me llevó a investigar varias posibilidades de oscilador (all-analógico). La simplicidad de este momento fue clave, ya que todo tuvo que caber dentro del cuerpo de la guitarra. Hay un número de oscilador controlado por voltaje solo chip ahi, pero el único que está realmente en la producción es el XR2206. Este pequeño dispositivo aseado lleva un control de corriente o voltaje y produce un seno, triángulo o cuadrado forma de onda que es proporcional a ese control. El control puede ser tan simple como un potenciómetro, o algo más complejo como el Distanciómetro infrarrojo utiliza. Durante mi búsqueda me ha pasado con un excelente diseño por Thomas Henry. Todo lo que necesitaba para empezar tenía.

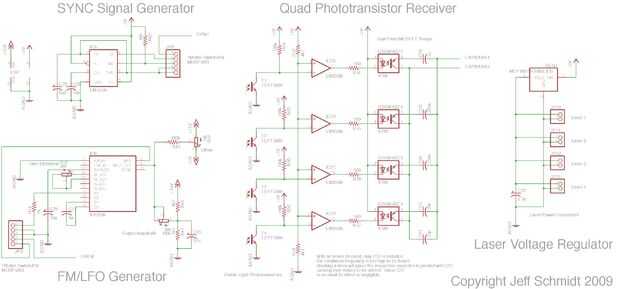

El prisma se basa en el diseño de Thomas, con algunas modificaciones. He quitado algunas de las entradas de control, FM exponencial como sesgo voltaje-controlado. Luego he añadido mi propio diseñado controlado por láser de condensadores, un generador LFO hard-wired (basado en un diseño de referencia del XR2206 de la hoja de datos) y un circuito de hard-wired "sync" basado en un temporizador 555. Ah y un telémetro infrarrojo Sharp para controlar la echada.
¿Cómo funciona?
Bueno, ya mencioné antes que la frecuencia de salida es controlada por un voltaje de entrada. De entrada los tres voltajes de control, gruesa (telémetro), bellas (un ajuste en el tablero) y LFO son todos mezclados entre sí y se convierte en una corriente (tomando el lugar de un potenciómetro). Esta corriente, junto con un condensador de la batería de condensadores, determina la frecuencia producida por el XR2206.
Normalmente sólo se utilizaría un solo capacitor fijo, pero quería cada láser "string" para seleccionar un rango de frecuencias diferentes. El prisma lo logra haciendo que cada disparo de láser un fototransistor, que a su vez controla un comparador. Si el láser está bloqueado, el fototransistor se apaga y el comparador baja. Esto hace que un relé de estado sólido encender, conectar su correspondiente condensador a la entrada de condensador del XR2206. Cuando no hay láseres están bloqueados, no los condensadores están conectados y el oscilador produce una frecuencia por encima del rango audible.
Para controlar la echada, usé un telémetro infrarrojo Sharp. Usted probablemente ha visto esto en robots autónomos y tal vez algunos instrumentos de theremin-tipo. Este pequeño dispositivo aseado mide objetos entre 10 y 80 cm de distancia y genera un análogo correspondiente salido entre 2.4V y 400mV, respectivamente. Esta oscilación de voltaje es cuadruplicada con un simple amplificador operacional en el tablero.
La forma de onda de salida deseada se selecciona girando un conmutador que selecciona entre la salida del pecado/tri y la salida cuadrada. La frecuencia y amplitud es la misma sin importar de que forma de onda se selecciona.
La perilla de inclinación hace que el triángulo y las ondas sinusoidales para sesgar - que es, haz picados y se inclinan a un lado o el otro. Por ejemplo, la onda del triángulo se puede hacer en una rampa para un sonido ligeramente diferente. El efecto es más pronunciado con la onda senoidal, que va desde un sonido limpio agradable a muy áspero y metálico.
El efecto LFO puede variar girando una perilla y apagado pulsando el botón (un diseño muy inteligente, si lo digo yo!) Su efecto puede ser variado de una lenta subida y la caída, a un buen vibrato, a un alto tono trill sonido.
La sincronización sólo afecta a las ondas seno y Tri. También es controlado por un botón giratorio y puede desactivarse. Cada vez que las transiciones causas principales VCO para restablecer, cortar el sonido de maneras interesantes.

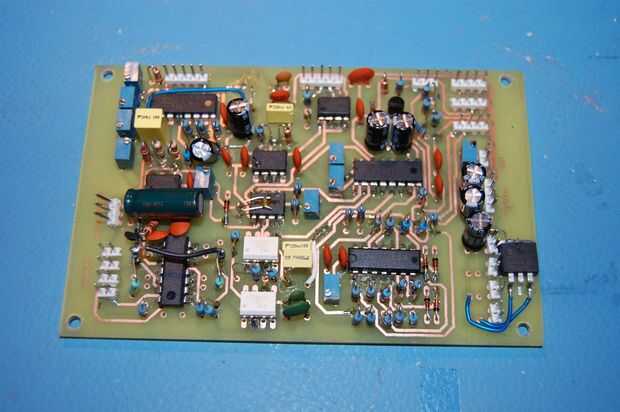

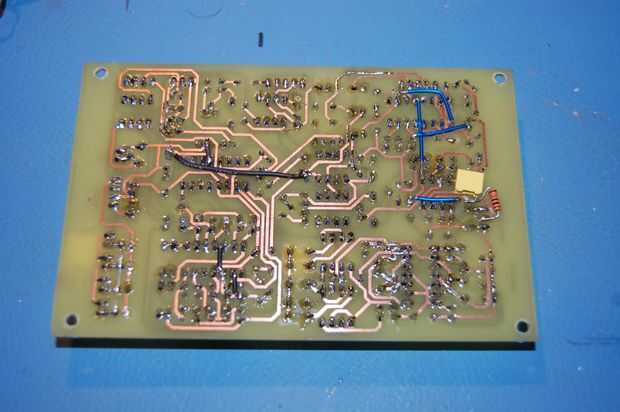

También hay unos cuantos más a bordo potenciómetros de ajuste, utilizados para afinar la forma de onda de salida. Estos sólo se tocan una vez cuando primero se construye el prisma.
El prisma se puede conectar a cualquier amplificador de guitarra normal o se puede modificar para controlar una instalación separada del sintetizador.
También se necesita un suministro eléctrico separado, que produce + 15, -15 y + 5V. Los láseres son conducidos por un regulador de 3V que "falsea" la tensión de que los láseres están esperando.
