El prisma: Láser Synth-guitarra (15 / 20 paso)

Paso 15: Hacer el Pick Guard

This part is also tricky, and will be different for each guitar depending on its shape. La guardia de la selección en este caso es que menos utilizado para proteger la guitarra de picos errantes y más para proteger y ocultar la electrónica debajo! Puede ser hecho de cualquier material que quieras; metal, plástico, fibra de carbono...

Estudié diseño de pick protectores utilizados en otras guitarras de Gibson Explorer (y sus muchos clones) y vino para arriba con algo que creo que es bastante cerca de la original, mientras que la adición de la cobertura adicional para la electrónica. Necesarias para extender entre los bloques de sensores y láser para ocultar los canales y a los controles también. Supongo que esto cubre mucha de la pintura azul brillante. Si hago otra guitarra como esta, voy a tratar más difícil cortar canales debajo de la superficie de la madera, por lo que yo puedo separar las piezas.

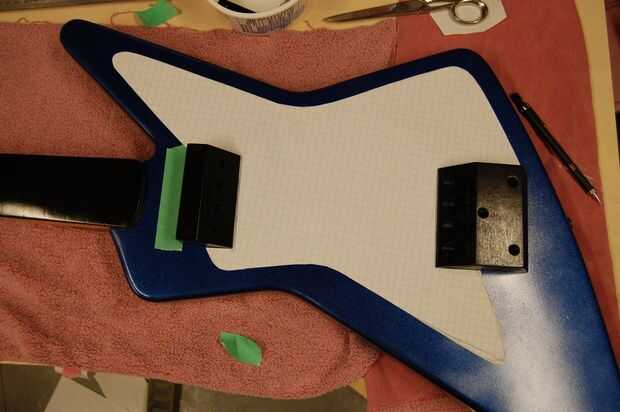

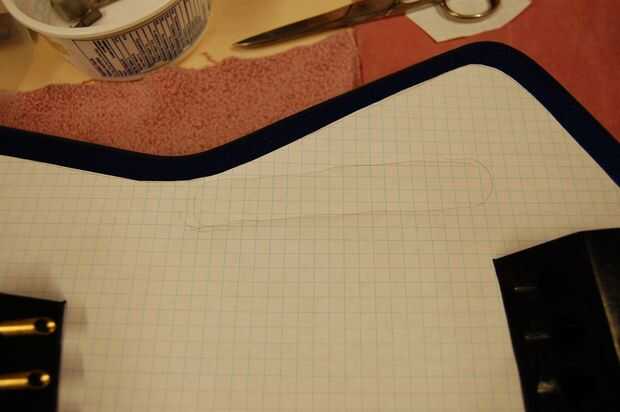

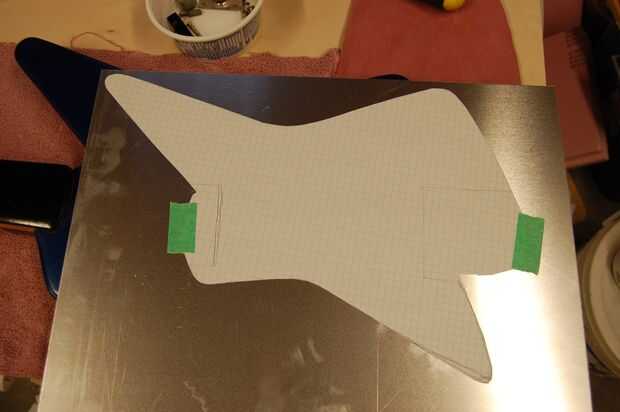

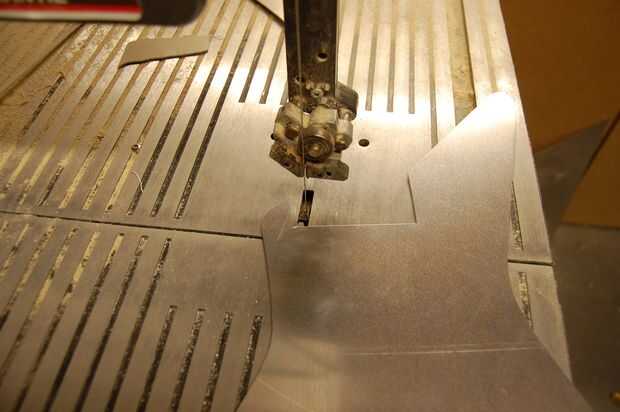

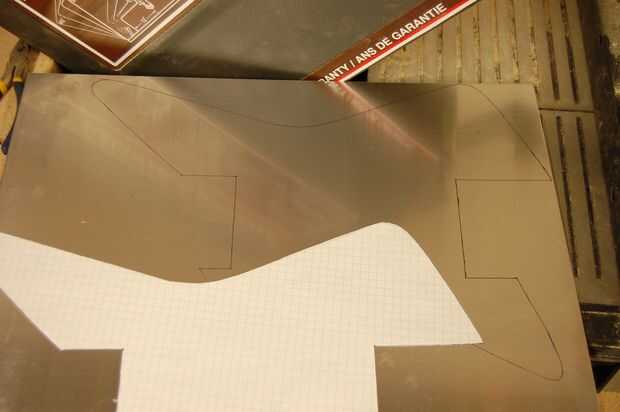

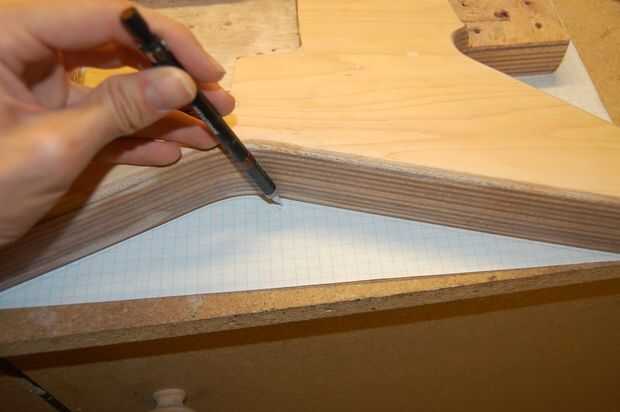

Esta parte fue hecha casi en su totalidad a mano. Había trazado el contorno del cuerpo de la guitarra en un pedazo de papel, luego dibujó un patrón para la guardia de la selección a mano alzada. Fui a través de tres revisiones de dibujar un patrón, cortarlo hacia fuera, poniendo en la guitarra y tomando nota de los ajustes a realizar. Cuando estaba satisfecho con el diseño, transfiere a una hoja de hoja de aluminio de espesor de 1,6 mm y cortar el patrón en una sierra de banda. Terminé las asperezas y consiguió el ajuste alrededor de los bloques perfecto usando una lijadora de banda.

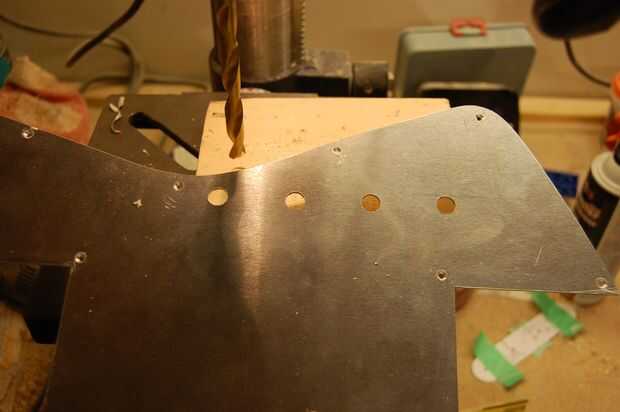

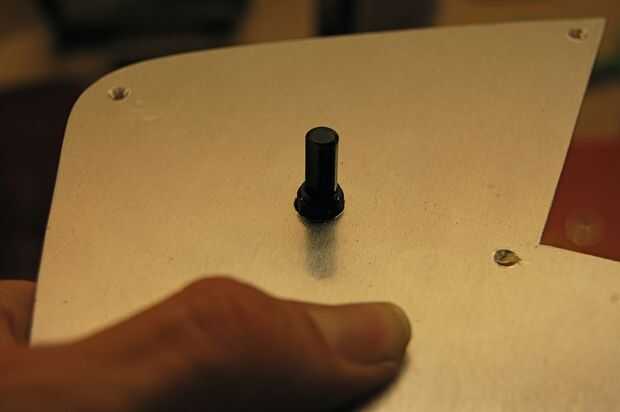

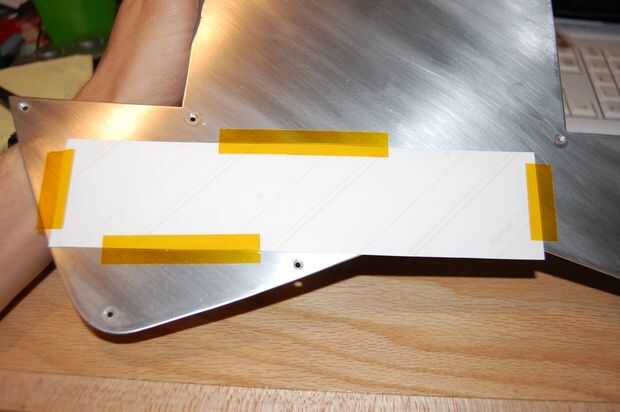

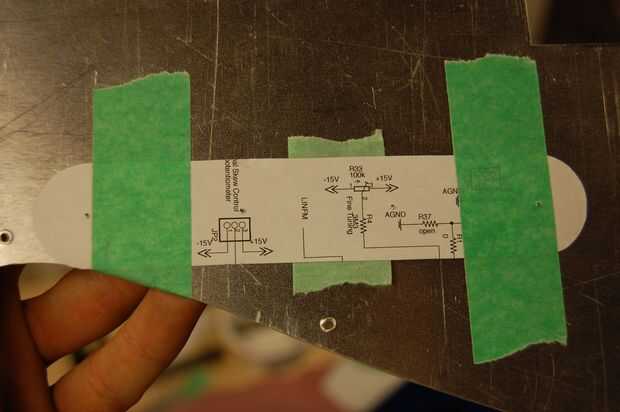

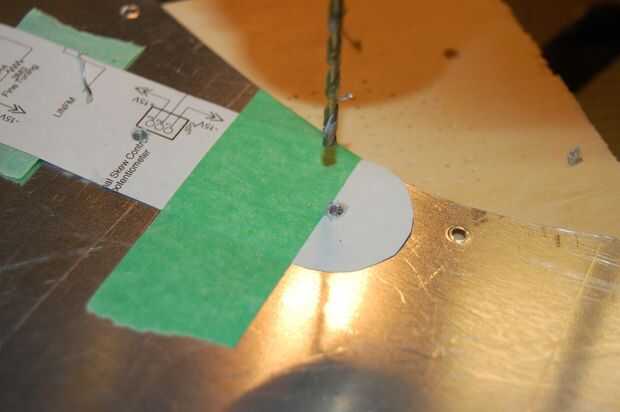

Usé Illustrator para planificar el espacio de las perillas de control. Imprimí el patrón y había puesto encima de la cavidad donde serían los controles, con afrontar el lado pegajoso de la cinta. Cuando la guardia de la selección se colocó en la parte superior, el patrón transferido en la posición correcta en la parte inferior de la guardia de la selección. Era entonces una cuestión fácil de taladrar los orificios de los controles de una prensa del taladro.

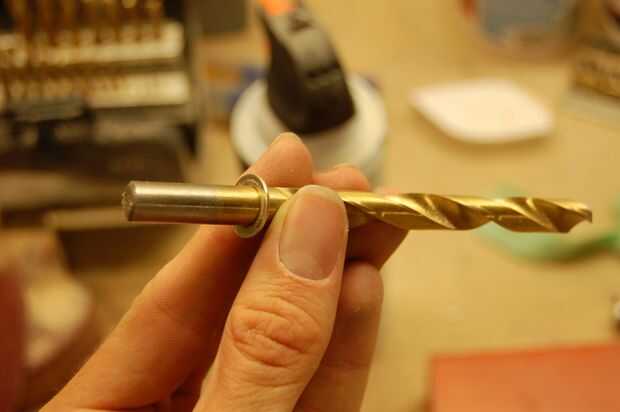

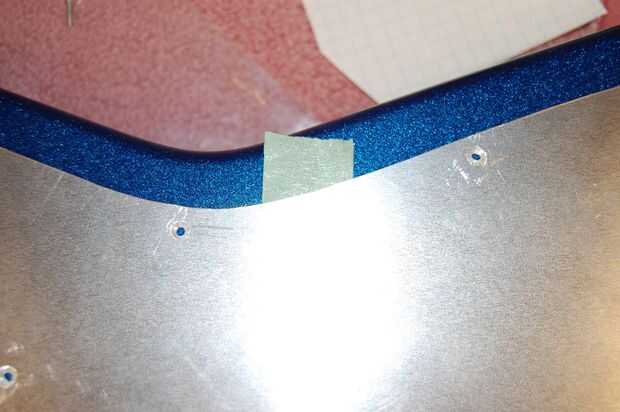

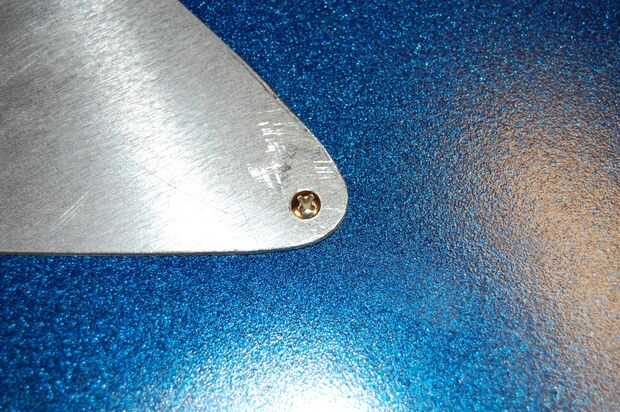

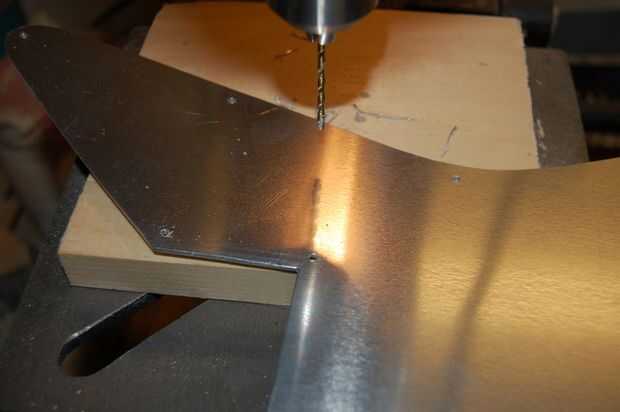

Acabado el pick guard perforando agujeros alrededor del borde para el montaje. He usado cabeza plana #3 1/2" tornillos, así que yo avellanado de los agujeros así. No es necesario que muchos tornillos, tal vez uno en cada esquina y luego cada tres o cuatro pulgadas.

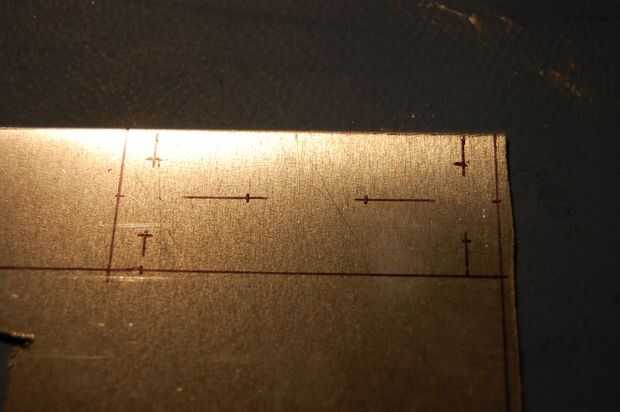

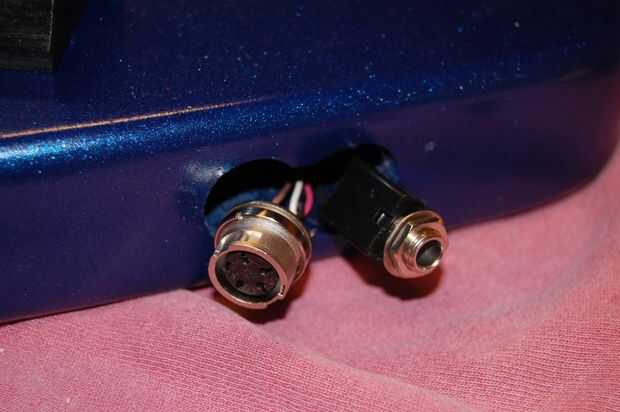

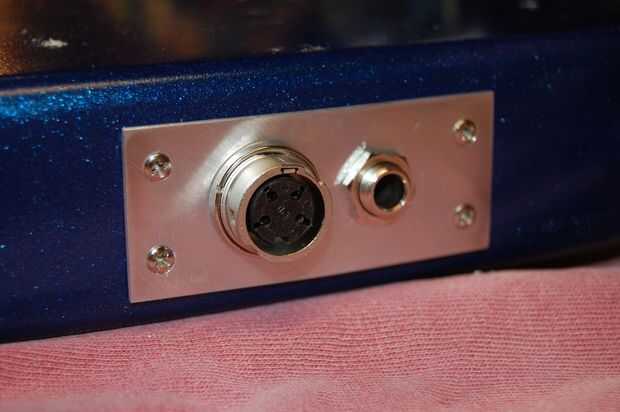

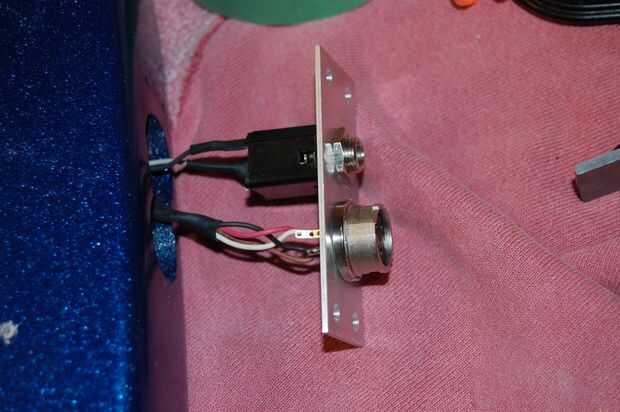

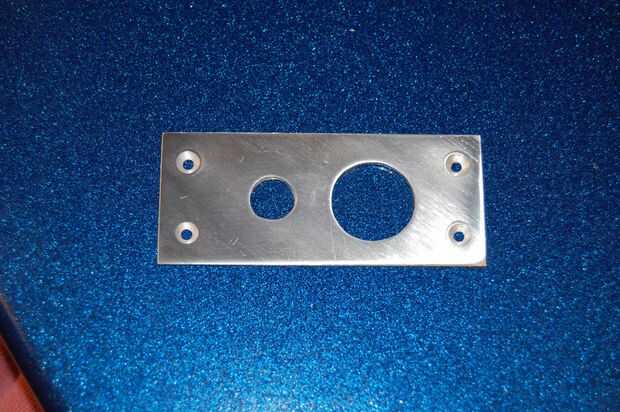

Usted también necesitará hacer una nueva placa que sujeta el cable y el conector de 1/4". Este es mucho más fácil hacer; sólo medir el espaciamiento adecuado para las tomas y cortar una placa de fósforo.

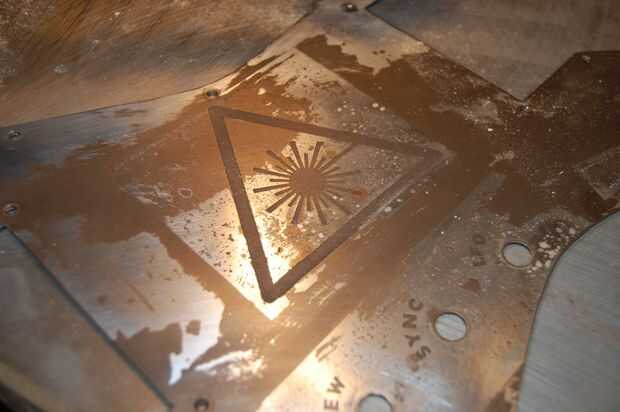

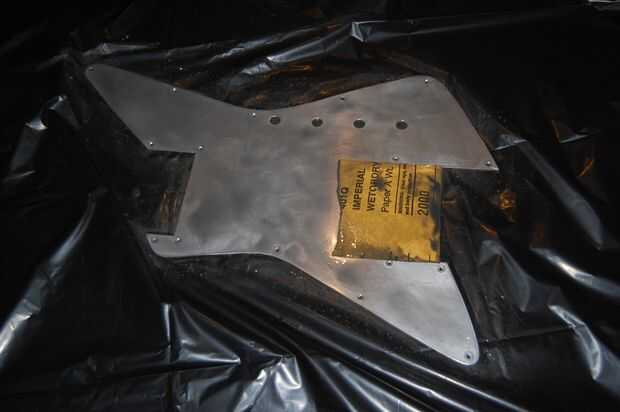

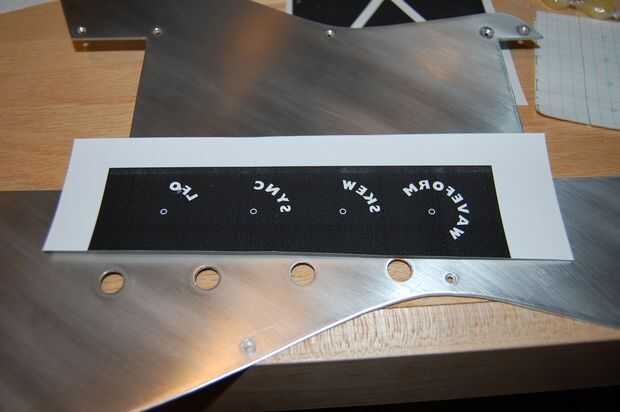

Dependiendo de qué material se utiliza para hacer la selección del protector, usted puede querer (o necesidad) a pulirlo. Usé los grados cada vez más finos de lija automotriz para pulir el aluminio. También decidió grabar las etiquetas de botón, una etiqueta de advertencia láser y mi firma sobre el aluminio mediante el grabado electrolítico, como se describe en mi Valvelitzer Trifecta Instructable. Este paso es opcional (sólo posible si utilizas un protector de metal pick!)
