Paso 6: Montaje: cables Audio
Es el momento de envolver cosas para arriba, este es el último paso antes de hace el preamplificador. Ahora tenemos que el sonido de la placa giratoria de la entrada y salida de la señal amplificada y ecualizada.
Estas son las partes implicadas:
- La etapa de fono
- Cable de audio blindado
- Panel posterior con:
- Dos conectores de panel RCA hembra para la entrada de
- Tornillo de tierra para la entrada de
- Dos conectores de panel RCA hembra para la salida
Una palabra sobre el tornillo de tierra
La mayoría de platos vienen con un tornillo de tierra. Esto es para asegurar que los niveles de la tierra de la placa giratoria y del preamplificador son iguales. Esto elimina cualquier problema con hum. Algunos cables de interconexión de audio vienen con un cable de tierra conectado. Si tu de no, necesitará ejecutar un cable separado de tierra junto a ella.
Nuevo Panel - puesta a tierra

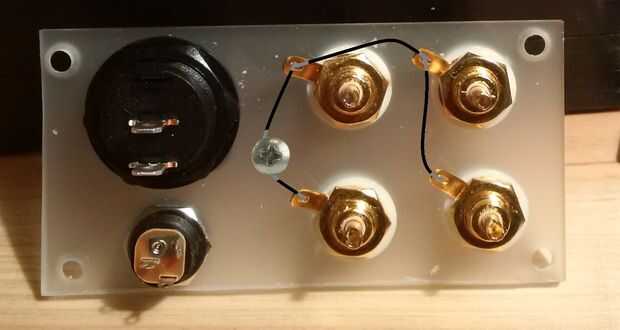

La primera imagen muestra cómo se conectan todos los motivos. Esto se hace para asegurarse de que el tornillo de entrada, salido y de tierra están en el mismo potencial de tierra. No hacerlo siempre presentará un montón de zumbido.
Nuevo Panel - Audio In/Out

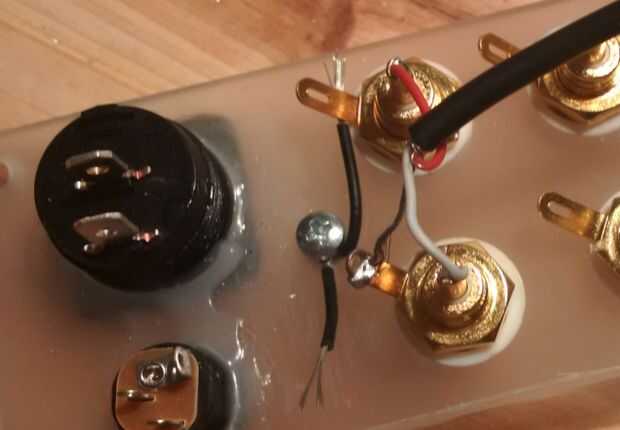

La segunda imagen muestra cómo conectar el cable de audio (sólo la entrada se muestra aquí). Conecte el cable rojo a la derecha RCA y el negro (que puede ser blanco en algunos cables) al conector RCA entrado izquierdo.
Conecte el blindaje de su cable de audio a la tierra de uno de los conectores RCA. Sólo les conectamos todos uno al otro en el paso anterior.
Ahora hacer lo mismo con los conectores RCA de salida y el cableado del panel posterior se completa.
Conectar la etapa de fono

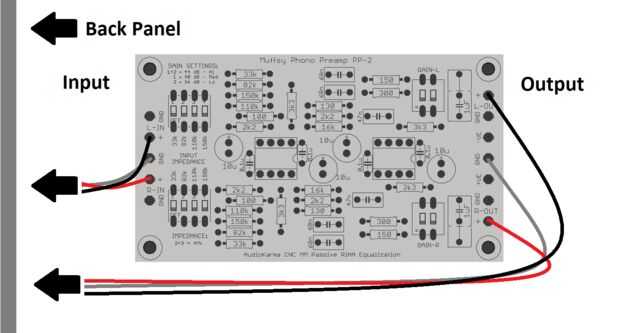

Ahora que está ordenada la parte trasera, todo lo que tenemos que hacer es conectar los cables de audio del panel posterior a la etapa de fono. La tercera imagen muestra cómo conectan.
Tendrás la entrada hacia la parte trasera. Tener cables de entrada más cortos es bueno, porque reduce la capacitancia del cable y la posibilidad de escoger encima de interferencia.
Todo hecho!
Este es el momento que hemos estado esperando. La etapa de fono es completa, y llegar a disfrutar de sus archivos. ¡ Felicidades!
No se olvide, hay mucha más información en mis páginas de proyecto hackaday.io.
Continuar con el siguiente paso para aprender cómo funciona la etapa de fono. Este es también donde encontrará instrucciones sobre cómo configurar los interruptores DIP para satisfacer sus necesidades.
