Edificio del preamplificador de Phono AudioKarma CNC

Visite la Página Muffsy para más recursos.

Bienvenido a lo que parece ser el primer preamplificador de fono completa en Instructables.

Al final de estas instrucciones, habremos construido una etapa de fono totalmente funcional y muy excepcional.

Este proyecto es muy conveniente para los constructores inexpertos, ya que utiliza componentes sólo a través del orificio de soldadura fácil.

Verdadera alta fidelidad

Con su práctico, recta hacia adelante diseño que se centra en el rendimiento y costo, este preamplificador abastece a amantes de la música y amantes de la música por igual.

Por una vez, no está involucrado en una pieza de verdadero audiófilo de ninguna magia. Se obtiene cumplimiento preciso de RIAA (dentro de + /-0,1 dB), ultra bajo ruido, gran maravilloso escenario y detalle superior. Todo se hace con un 90 x 51 mm PCB y estándar, fuera de la plataforma, componentes.

Esta etapa de fono es adecuada para:

  • Moviendo el imán (MM)
  • Bobina móvil (HOMC) de alto rendimiento
  • .. .y aún bajo salida de bobina móvil (LOMC) con un transformador elevador de tensión

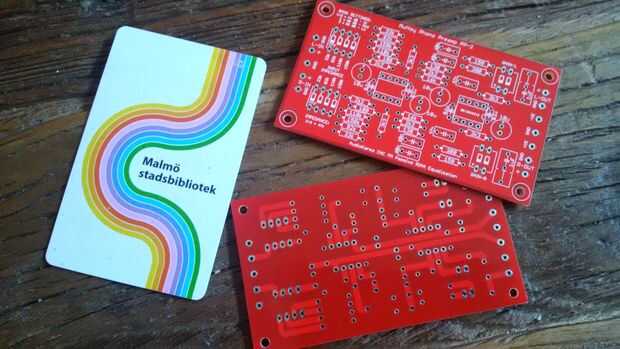

Disponibilidad de PCB

Esta etapa de fono está disponible en dos versiones:

  • PCB - cubierto en estas instrucciones

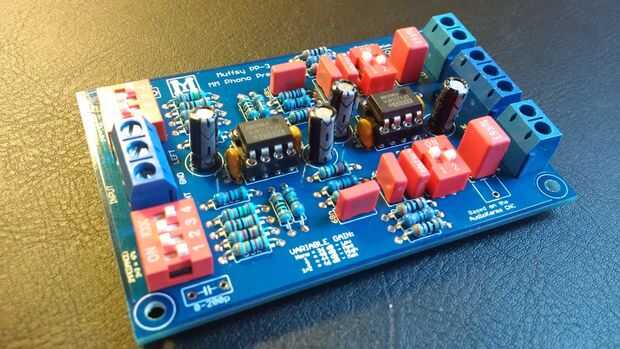

  • Kit - la nueva versión de la etapa de fono, Muffsy PP-3

Instrucciones e información para el kit nuevo está disponible aquí.

Un PDF con la versión de un solo lado de este PCB es disponible para su descarga al final de este paso, así que usted puede grabar su propio.

Usted puede incluso conseguir una muy alta calidad fuente de alimentación regulada para este preamplificador. Con seguridad es accionado por un wallwart y tiene solamente 0.1 ondulación de mV.

Donde todo comenzó

El preamplificador de Phono Muffsy es una versión mejorada del gran AudioKarma CNC etapa de fono, que ha ganado merecida fama por su sencillez y gran calidad de audio.

Hay un hilo descomunal sobre en AudioKarma.org donde puedes leer todo al respecto: Etapa de fono AudioKarma CNC.

Página del proyecto HackADay

Para más información sobre este proyecto, echar un vistazo a mi página del proyecto hackaday.io.
