Paso 1: Lista de materiales

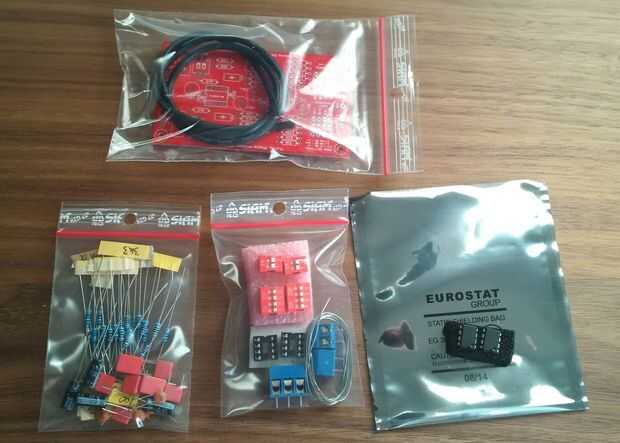

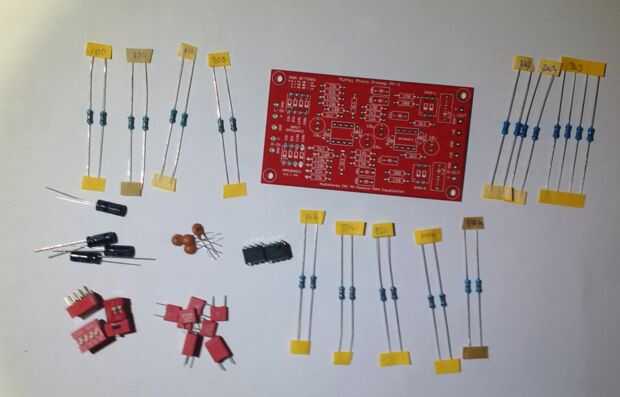

Sí, todos los componentes van a montarse en ese tablero pequeño. Aquí está la lista completa de materiales:
- Placa de circuito impreso o el Kit completo:
- Haz desde aquí o,
- Grabe su propia desde el PDF en el paso 1.
- 26 resistencias, de 0. 25W metal film 1%, todos de la serie E24:
- 2 x 100 ohmios
- 2 x 130 ohm
- 2 x 150 ohm
- 2 x 300 ohmios
- 4 x 2.200 ohmios (2k 2)
- 4 x 3.300 ohmios (3k 3)
- 2 x 16.000 ohmios (16k)
- 2 x 33.000 ohmios (33k)
- 2 x 82.000 ohmios (82k)
- 2 x 110.000 ohmios (110k)
- 2 x 150.000 ohmios (150k)
- 8 condensadores de película de poliester, espaciado de 5 mm de la pierna, 63V o superior:
- 2 x 47nF
- 4 x 68nF
- 2 x 1uF (5 o 10 espacio de pierna mm, o bien 2 x 2.2uF)
- 4 condensadores cerámicos de disco, espaciado de 5 mm de la pierna, 50V o superior:
- 4 x 100nF (0.1uF)
- 4 condensadores electrolíticos, 25V o superior:
- 4 x 10uF (alternativamente 4 x 22uF)
- 2 amplificadores operacionales, que hará casi cualquier dual opamp, estos son los recomendados:
- 2 x OPA2134 (o bien 2 x LME79720 y 2 x NE5532)
- 2 DIL-zócalos:
- 2 x 8-pin zócalo DIL
- 4 DIP-switches:
- DIP-switch de 2 x 2 vías
- DIP-switch de 2 x 4 vías
- Componentes de otros/opcional (esto se aclarará a medida que avanzamos a lo largo):
- Fuente de alimentación dual +-9V a +-15V
- El preamplificador también puede funcionar con baterías
Selección de componentes:
Es posible pasar hilarantes cantidades de dinero en componentes, y puede haber muchas razones por qué le gustaría hacer eso. Es importante tener en cuenta que no tienen para tomar un segunda hipoteca construir este proyecto. Una cantidad razonable para gastar, utilizar componentes estándar ordinario, está en algún lugar entre US$ 20-30. De esta manera, habremos construido un preamplificador de sonido muy dulce hecho.
Sugiero que evites las fuentes en línea absolutamente más baratas, ya que puede terminar bien con billetes falsos. Van a hacer ningún bien en absoluto, y usted tendrá una etapa de fono muy mal rendimiento en el mejor.
