Paso 7: Conectar el LED blanco
Intensidad de la luz depende de la LED elegido. Que piensas por qué usted debe usar un sombrero de paja LED sobre un LED blanco normal. La razón es que en un LED blanco normal, el es un presente que enfocar la luz sobre un área específica sino en un sombrero de paja led le falta lente debido a que la luz se dispersa en todas las direcciones que aumenta la calidad de la lámpara, ya que tenemos que hacer una lámpara que dispersión de luz en todas direcciones no como una linterna que se utiliza para enfocar sobre un área específica. Otra cosa es que voltaje de salida de Arduino 5v pero leds blancos trabajan en 3.6v para ello una corriente de limitación resistencias debe ser utilizado y entonces la pregunta es cómo elegir una adecuada resistencia para el led. Es muy sencillo y se puede calcular mediante una fórmula matemática:
Valor de resistencia (en ohmios) = (voltaje - voltaje de la fuente) / led de la corriente requerida por cada uno (en amperios)
= (5-3.6) / 0.02 (1 amp = 1000 miliamps, miliapms por 20 = 0,02 amperios) = 1.4 / 0.02
= 70 ohmios

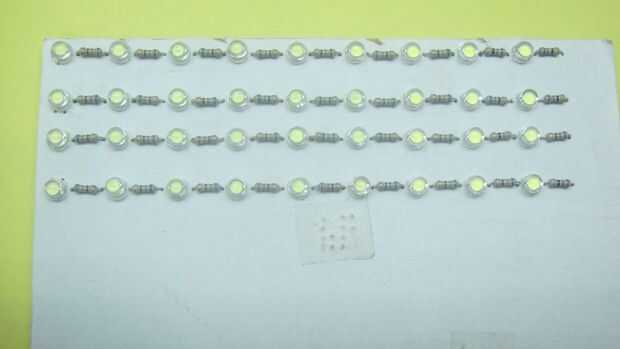

Desde 70 ohms no es un valor estándar así que utilice una resistencias de 68 ohmios o 82 ohmios. Fácilmente llegué cuarenta resistencia de 68 ohmios en menos de $1. He dado una disposición de los leds que puedes encontrar en las imágenes que adjunto arriba.

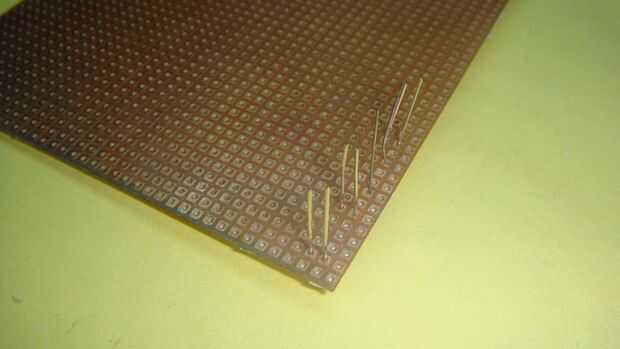

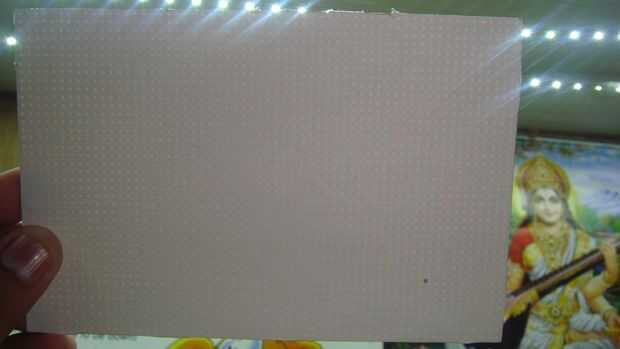

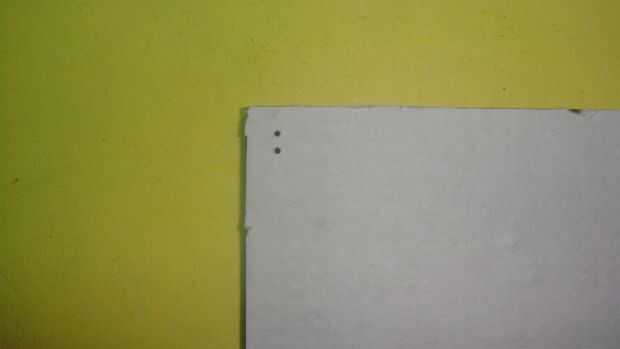

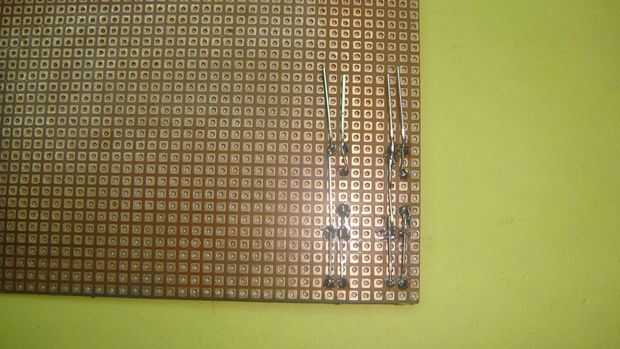

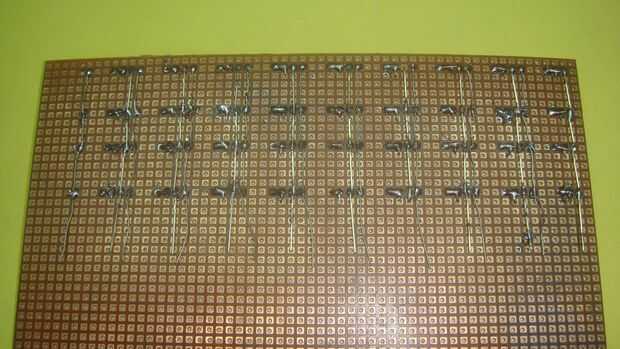

Después de cubrir el papel en la parte superior de la perfboard usted no sería capaz de ver los agujeros de la perfboard. Un simple hack que es que tienen el perfboard cerca de una fuente de luz y un intento de mirar hacia la luz a través de la perfboard. Fácilmente puede ver los agujeros y luego realizar los agujeros en el papel mediante una aguja (para mejor comprensión Consulte sobre imágenes). Tratar de eliminar la distancia entre los LEDs y las resistencias con el fin de hacer más compacta la lámpara. No suelde la llevaron a cerrar, puede causar problemas después. Dejar algo de espacio entre los leds blancos para RGB led. Asegúrese que el led en la equidistancia.

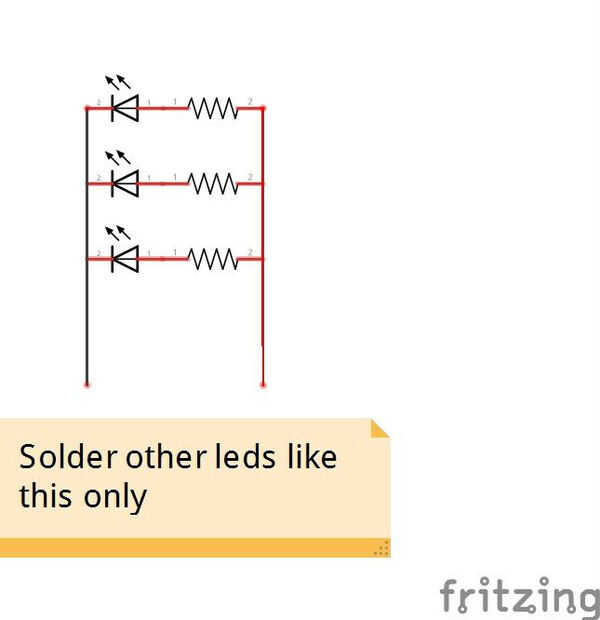

Nota: Tenga cuidado al conectar los leds. Usted puede conectarlos en serie por error. Conectar paralelo solamente.
