Paso 9: Conectar la RBG led

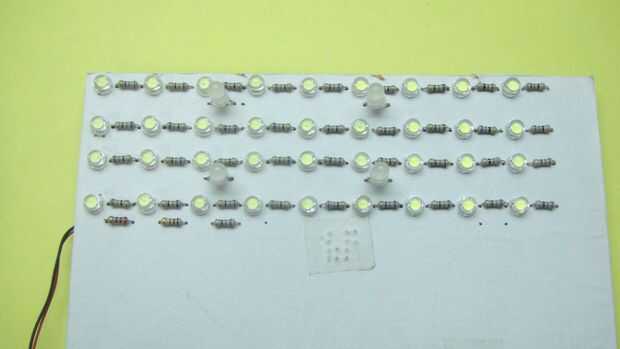

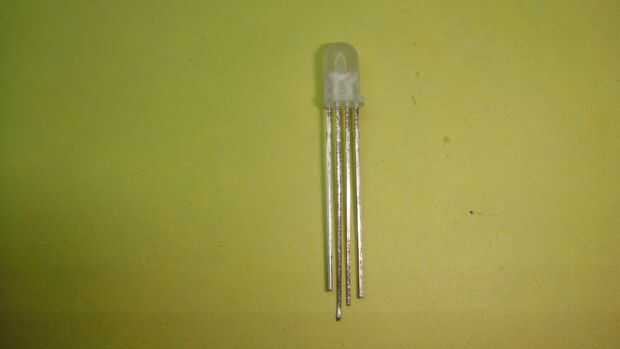

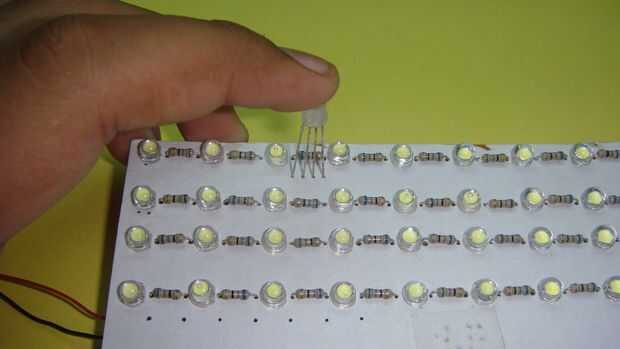

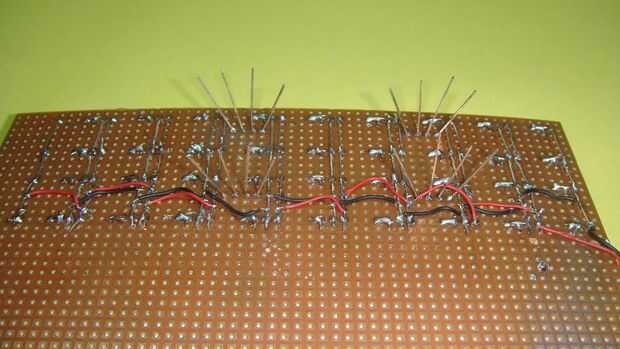

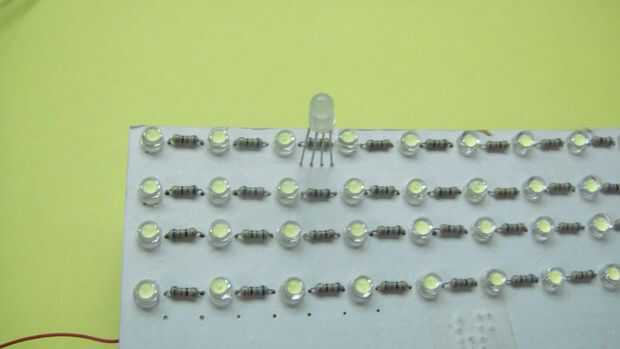

Usted debe me han dejado algo de espacio entre los leds blancos como dijo antes mi. Coloque los LED RGB en estas lagunas. No he dejado espacio para RGB led mis leds blancos están a suficiente distancia para acomodar RGB led entre. Uso sólo cuatro leds como cuatro son suficientes y dará amplias de luz. Después de colocar y soldar los leds RGB en el tablero llevado, conectan las clavijas similares de los leds. Si desea comprobar el LED y quiero ver que conducen pertenece a qué color usan una célula de 3v. Debajo de la última hilera del blanco led de la soldadura de las 3 resistencias (200 ohms, 100 ohmios, ohmios 68). La resistencia de 200 ohmios se conectará el cable correspondiente al color rojo, resistencia de 100 ohms al cable correspondiente verde color y 68 ohmios de resistencia para el plomo que corresponde al color azul. A continuación son las conexiones de la RGB led:

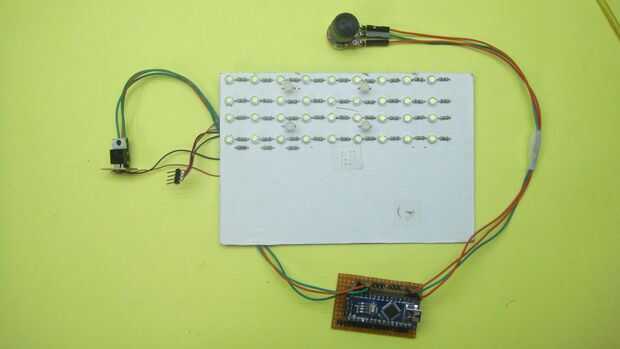

Nota: RGB LED no está directamente conectada a Arduino. El segundo cable del resistor había conectado a que el color del LED está conectado.
- Color rojo (200 ohs resistor)---Arduino pin 10
- Color verde (resistor de 100 ohmios)---Arduino pin 9
- Azul pin---Arduino de color (resistencia de 68 ohmios) 6
