DIY handheld LED lamp (5 / 23 paso)

Paso 5: Hacer un escudo para Arduino

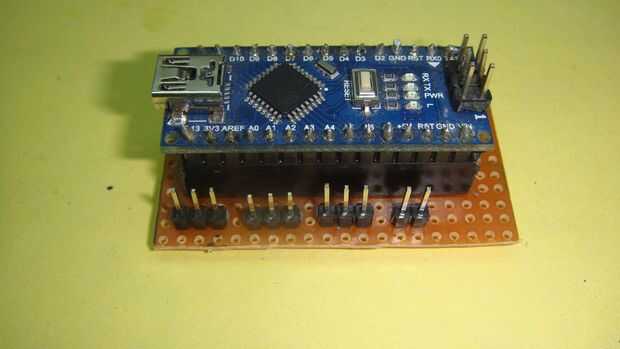

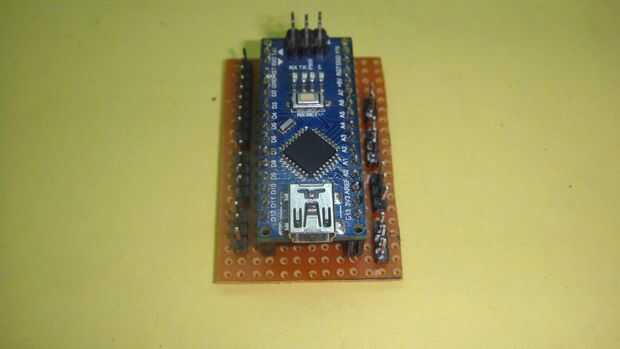

Para proyectos de Arduino, es una buena idea usar un escudo. Esto ayuda cuando desea realizar cambios en el código o hacer otro proyecto DIY con él. Sólo conectarlo apagado y usarlo. Por casualidad usted ha hecho cualquier conexión equivocada, puede corregir fácilmente en escudo. Compra escudo de mercado sería un poco costoso así que por qué no hacer tu propio escudo. Hacer un escudo no es un proceso aunque pero requiere un poco de habilidad en soldadura. Aquellos que están usando Arduino uno o mega pueden omitir este paso pero luego ellos han a hembra para cables de salto masculino para la lámpara

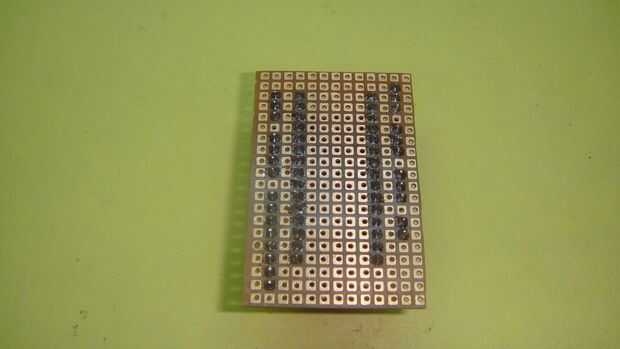

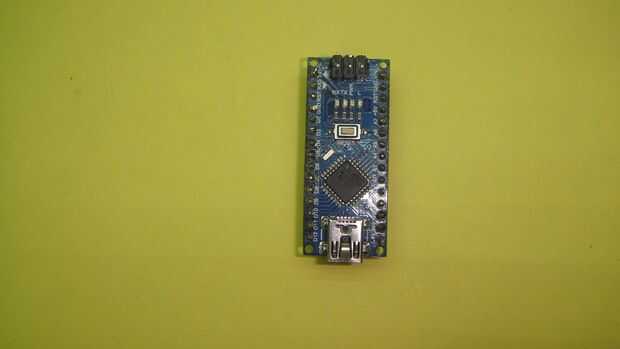

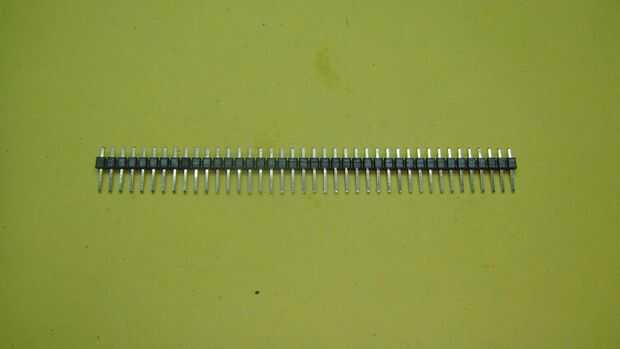

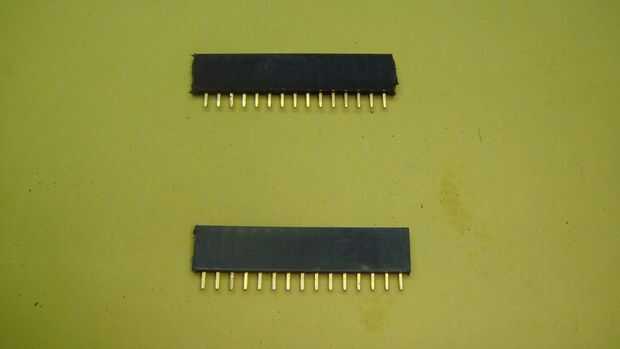

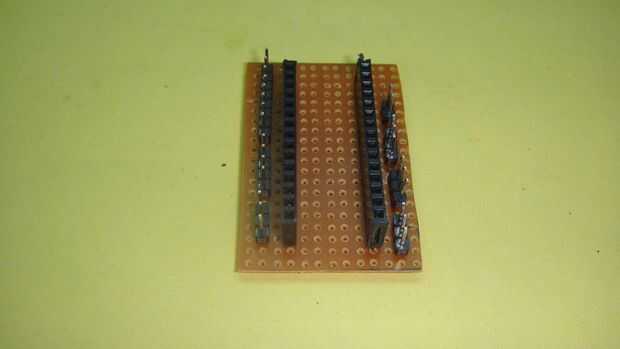

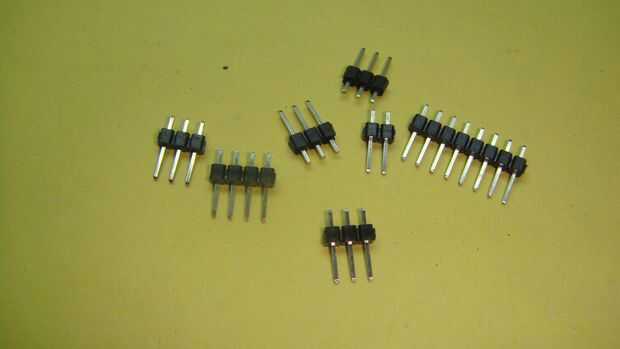

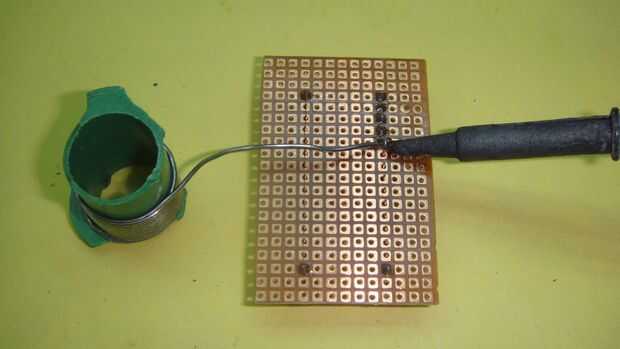

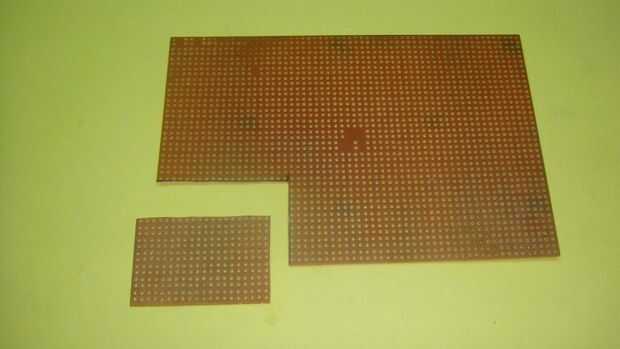

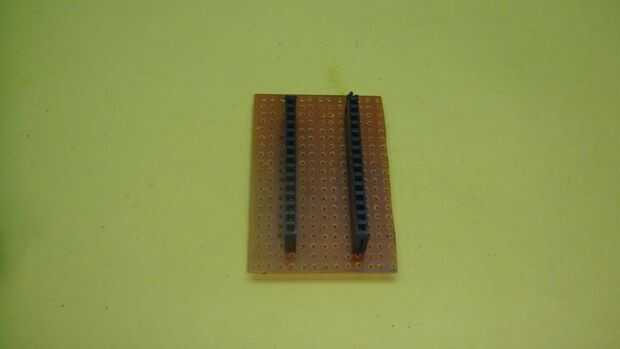

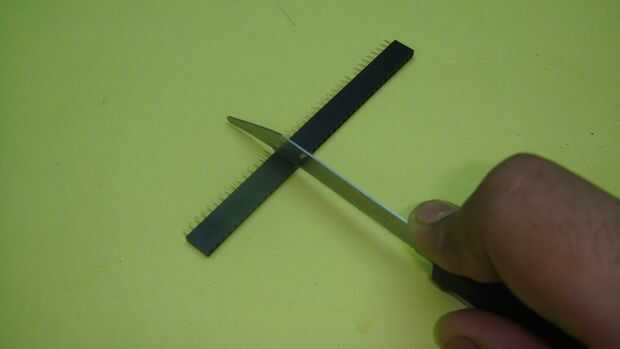

Tomar el perfboard que no han cubierto con papel. Cortar un pedazo pequeño de ella y algunos encabezados femeninas que la soldadura que tu Arduino puede caber fácilmente a él. Puede medir el número de cabecera usada por contando el número de pin de tu Arduino. Ahora soldar algunos encabezados masculinos al pin correspondiente de Arduino. Conecte el encabezado de cada hombre a su pin correspondiente y no se olvide de la soldadura de algunos encabezados adicionales para la tierra y 5v que serviría para dar energía a los módulos de la lámpara. Puede soldar solo que número de cabezazos masculinos como son requeridos por los módulos como 8 cabeceras son requeridos por la pantalla tan soldadura 8 cabeceras juntos, 3 cabeceras son requeridos por el LM35 sensor de temperatura para soldar 3 cabeceras entre sí y así sucesivamente. Escudo de hacer por este método le impedirá perder encabezados.
