DIY handheld LED lamp (6 / 23 paso)

Paso 6: Añadir potensiometer o pot

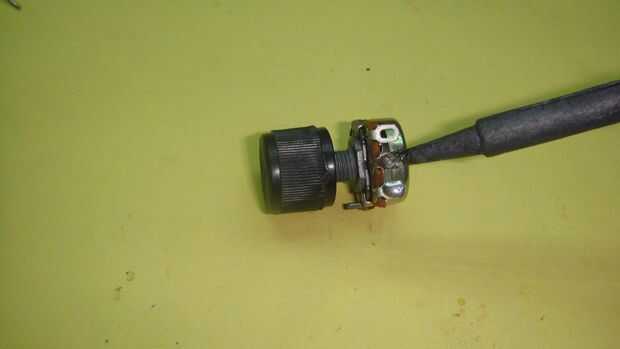

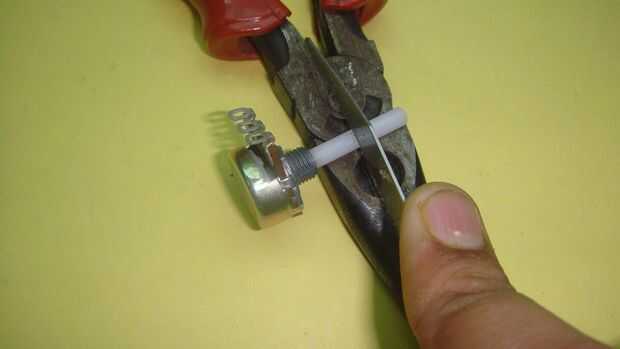

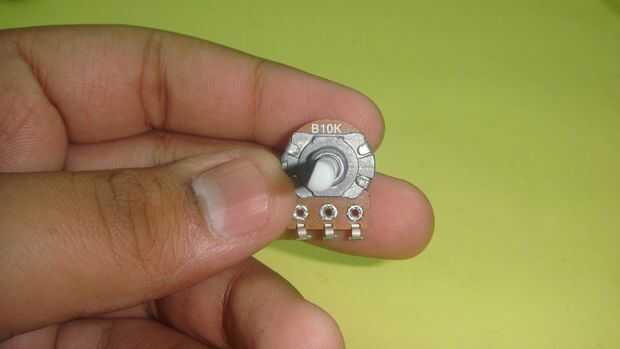

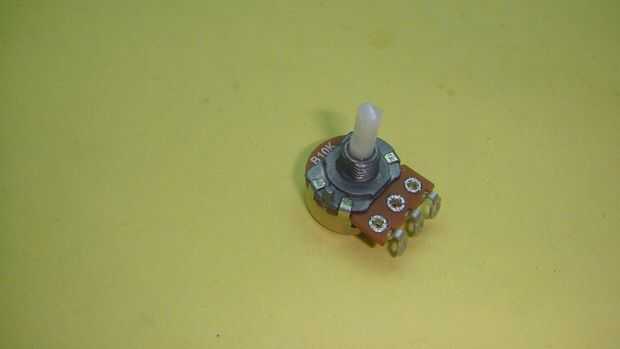

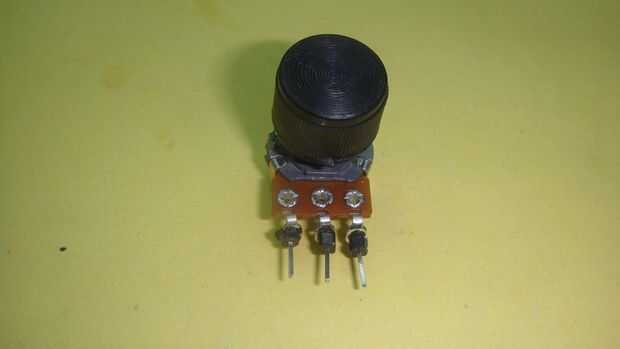

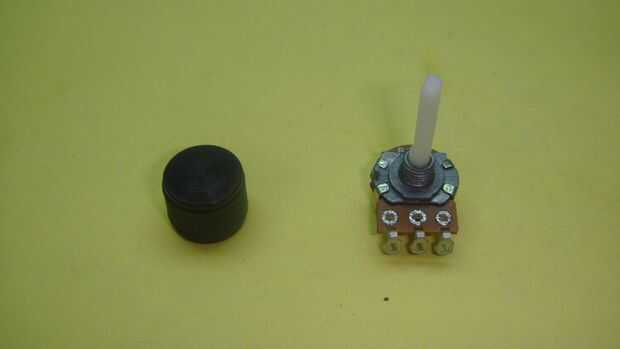

Usted debe tener dos preset de 10K o una maceta. Tome uno de ellos como nos sería utilizarlo para controlar la intensidad de la luz blanca cuando no estamos controlando la lámpara desde el móvil. No estoy seguro acerca de su pero mi bote tiene un palo muy largo rotatorio que se utiliza para controlar la resistencia. Un palo tan largo control seguramente hará su lámpara incómodo de utilizar por eso le sugiero que para cortar el exceso del palillo y luego coloque el nob en él. Asegúrese de que usted corte el palo paralelo a la base de otra manera que el mando será un poco inclinado.

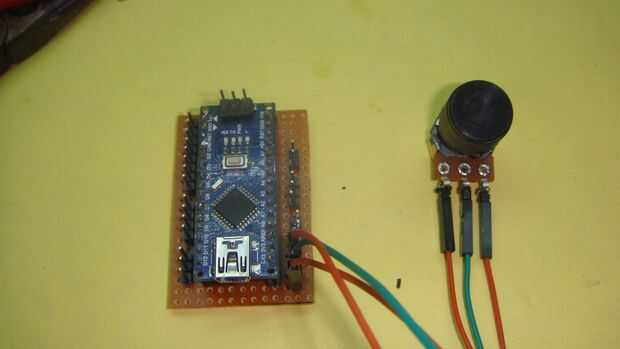

Después de cortar el palo de exceso, tienes que conectar el pote a Arduino. Para conectar con Arduino sigue los pasos que indicamos a continuación:

1. el primer pin del bote irá a 5v en el escudo de Arduino.

2. el pin medio bote irá al pin analógico 0 (A0).

3. el último pasador irá a tierra.

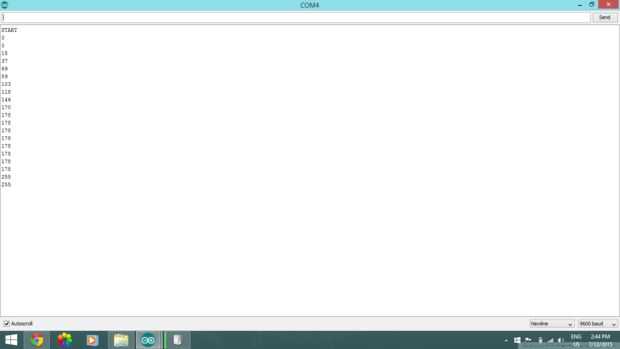

Es sentarse. Se realizan con el bote de conexión. Para comprobar tu olla, añadir el código siguiente y abra al monitor de la serie. Puede ver los valores entre 0 y 255 en el monitor serial

Hecho por Dushyanta para lámpara LED portátil DIY

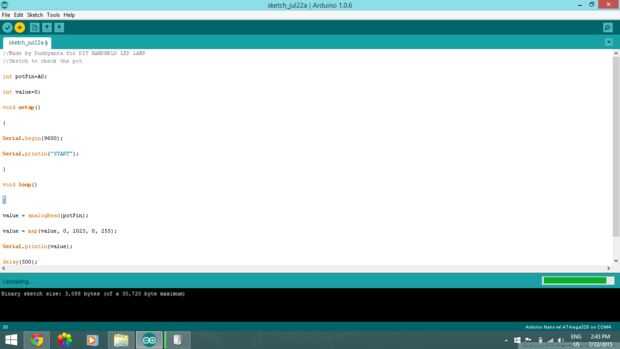

Boceto para comprobar la olla

int potPin = A0;

int valor = 0;

void setup()

{

Serial.Begin(9600);

Serial.println("Start");

}

void loop()

{

valor = analogRead(potPin);

valor = mapa (valor, 0, 1023, 0, 255);

Serial.println(Value);

Delay(500);

}
