Paso 18: Conectar el módulo de Bluetooth

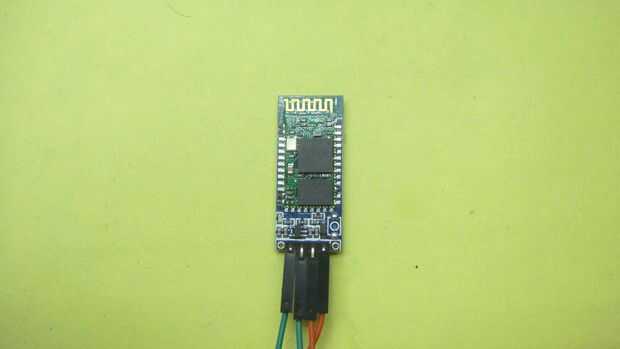

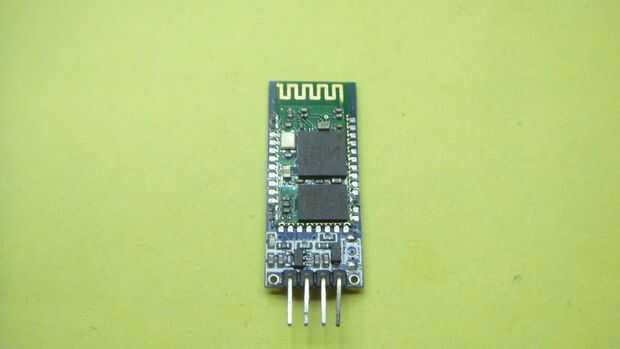

Aquí viene el paso más importante de la lámpara. Para controlar su RGB led y led blanco, que se necesitan un módulo Bluetooth. También dará conectividad inalámbrica por lo que también puede colgar o colocar tu lámpara donde no puede alcanzar fácilmente y controlar sin cables. Son muy baratos y fácil de usar. Usted puede comprarlos por unos 5 dólares en ebay, amazon etc. Aquí se utiliza el módulo de Bluetooth HC06 pero puede elegir otras versiones también como jy-mcu, HC05. Todos son iguales y tienen el mismo rango de trabajo es decir, sobre 10-15m.

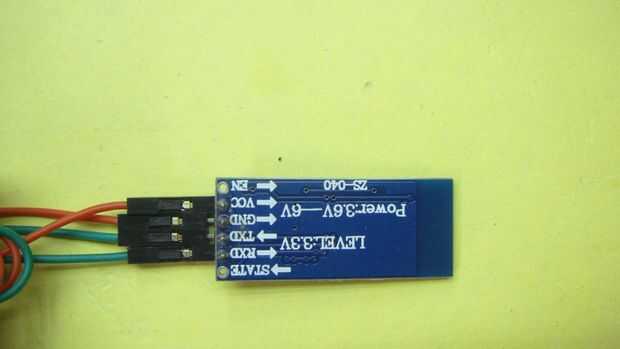

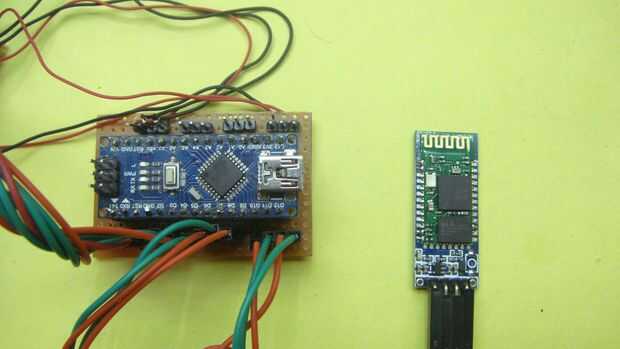

Aunque este paso es muy importante, por fin vino porque el módulo Bluetooth es conectado al Rx y Tx del Arduino. Mientras revisa los distintos módulos, cada vez tienes que tomar el módulo Bluetooth y conectarlo nuevamente después de subir el código que llega a ser muy incómodo. Aquí están las conexiones para el módulo Bluetooth (HC05 se recomienda a los usuarios conectar su módulo según el diagrama del circuito en las imágenes de arriba):
- VCC---Arduino 3.3v o 5v
- GND---Gnd de Arduino
- Tx---Rx Arduino
- Rx---Tx del Arduino
