Diseño y construcción bonito avión RC (20 / 60 paso)

Paso 20: Ala fabricación: tren de aterrizaje de las costillas etapa 1

Las costillas que apoyo el tren de aterrizaje debe ser muy fuerte ya que será necesaria para soportar el peso completo del avión y probablemente muchas veces que si el avión cae áspero. Como tal balsa no serían capaces de soportar la carga experimentada por estas costillas, así que en vez de eso que esta las costillas se hacen de 1/32 espesor basswood y 2oz de fibra de vidrio para hacer una compuesto madera contrachapada que es increíblemente fuerte y mucho menos frágil que la madera de la capa de arte. El proceso que se utiliza para aplicar la fibra de vidrio llamado un layup mojado ya que la resina se utiliza para mojar las fibras. Estas costillas experimentará una carga grande frente al mástil sin embargo muy poco detrás de él, por lo tanto mantener el avión como posible el frente de la costilla más fuertemente reforzada de la parte posterior. A continuación es la primera etapa de la construcción de las costillas reforzadas.

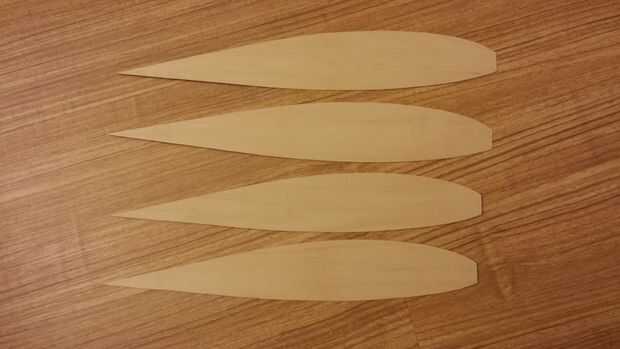

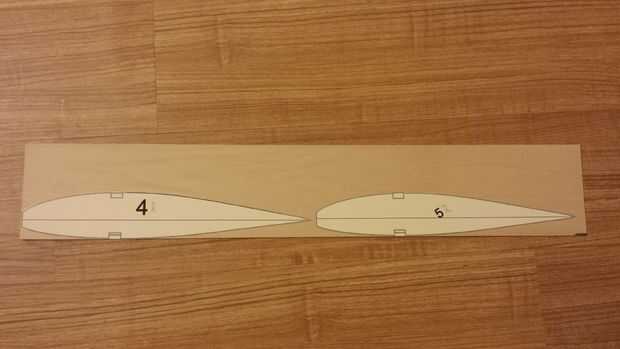

  1. Primero corte la forma de la costilla de 1/32" Tilo y la costilla de la arena como en las costillas anteriores.

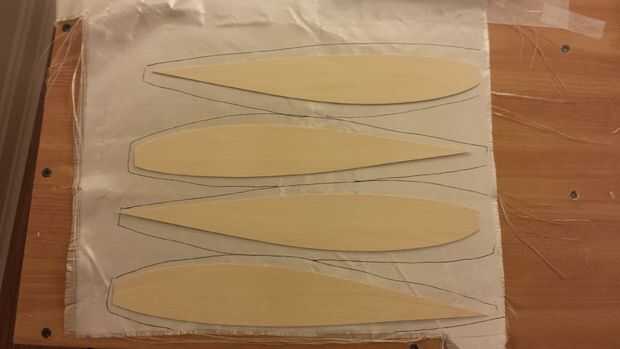

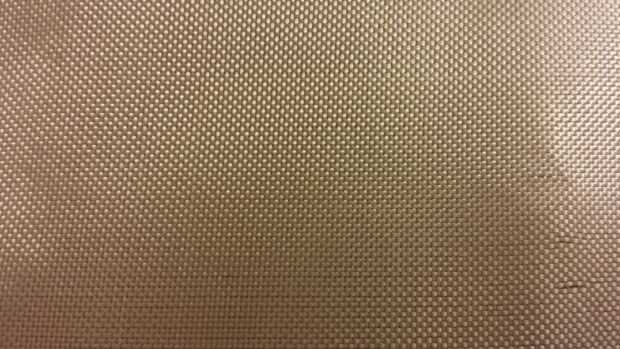

  2. Traza la forma de la costilla de ala en 2 onzas de fibra de vidrio dejando aproximadamente 1/2" alrededor de las costillas como se muestra en las fotos. es importante que la fibra de vidrio tejido corriendo desde el borde de ataque hasta el borde de fuga y desde el fondo hasta la parte superior de la costilla. Esto maximiza la fuerza de la parte permitiéndole fibras continuas a lo largo de la longitud de la pieza.

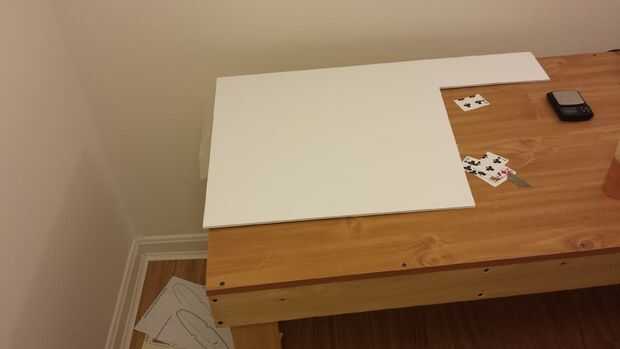

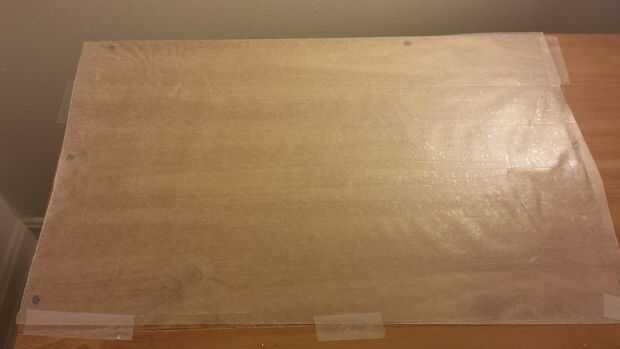

  3. Preparar una superficie de trabajo con cinta adhesiva a una lámina de plástico del pintor para aplicar la fibra de vidrio y resina en.

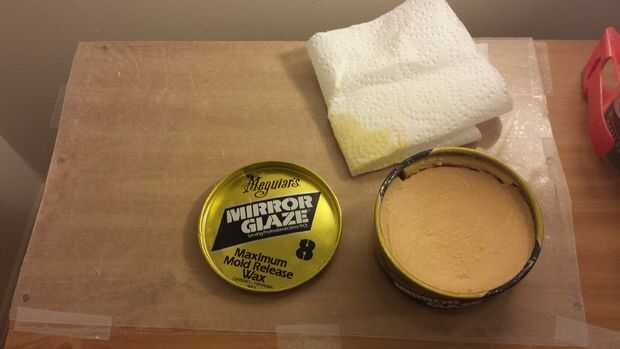

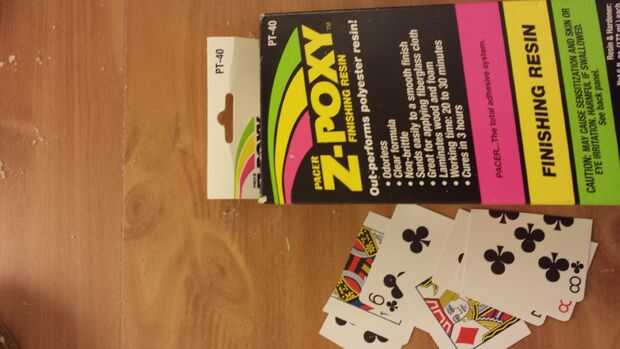

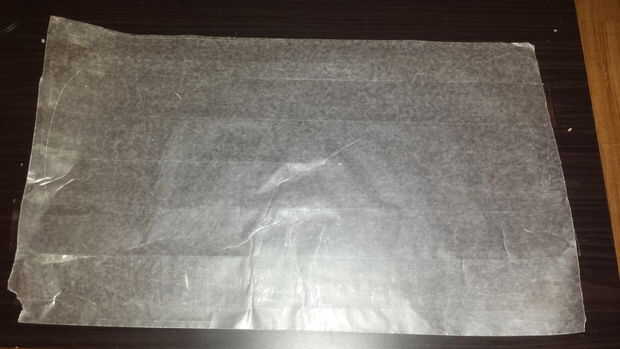

  4. A continuación preparar las superficies que estarán en contacto con las partes como la cura. Aquí papel encerado se cubre con cinta adhesiva para crear una superficie muy lisa y no porosa. Luego Aplique cera de liberación en la cinta de embalaje con una toalla de papel siguiendo las instrucciones del envase. Como una preferencia personal, uso espejo esmalte molde de cera de Megular de liberación, funciona muy bien con la resina de acabado Z-Poxy que utilizo y una vez curadas las partes separadas muy fácilmente de cualquier superficie lisa donde se aplica la cera. También no deja mucho residuo en las piezas una vez separadas.

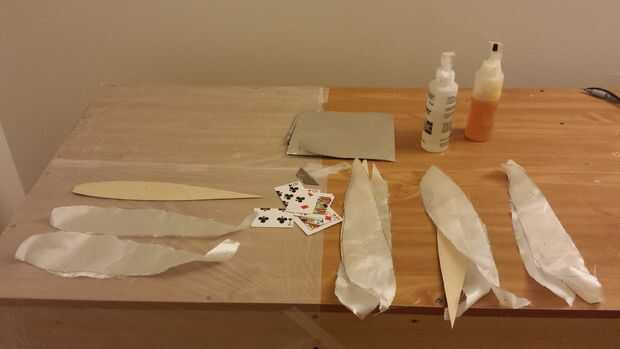

  5. Ahora que todas las superficies se preparan Asegúrese de que hay un montón de ventilación, y que las racletas y guantes extras están fácilmente disponibles. Me gusta usar ya sea jugando a las cartas o el plástico de empaque de shell de la almeja como una escobilla de goma ya que son ya sea barato o gratis y también disponible para evitar los solventes agresivos necesarios para limpiar una boquilla reutilizable
  6. La resina que va a utilizar para laminar la madera y fibra de vidrio con la mezcla.

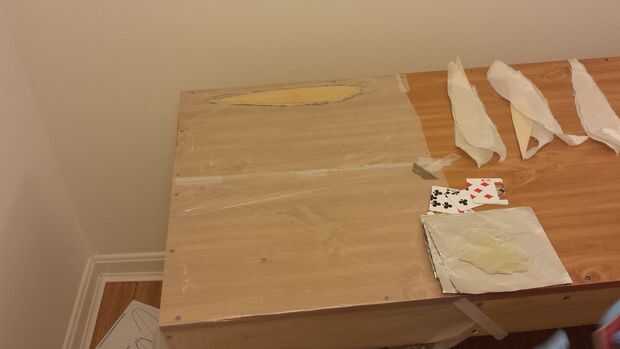

  7. Vierta alguna resina a la madera y use una escobilla de goma para distribuido uniformemente por toda la superficie. Quite cualquier exceso con la escobilla de goma. Esto le ayudará en la tela de fibra de vidrio laminado a la madera.
  8. Vierta alguna resina sobre la tela de fibra de vidrio y uso la rasqueta cubra completamente la tela. La tela cambia de blanco a un color translúcido como absorbe la resina.
  9. Escobilla de goma de toda la resina sobrante de la tela de fibra de vidrio, asegurándose de que sólo ejecute la rasqueta con el grano de la tela.

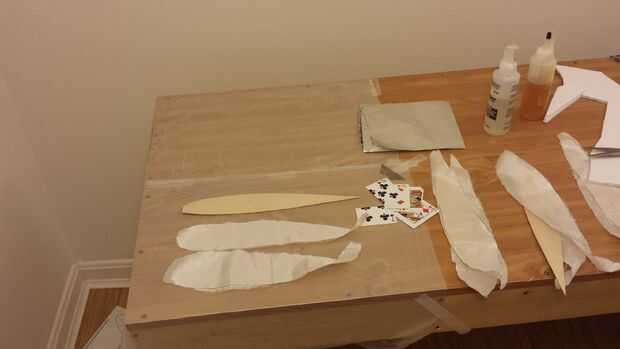

  10. Ahora suavemente Levante la pieza mojada de tela, la escobilla de goma puede ser necesaria para ayudar a pelar apagado de la superficie de trabajo y colóquelo en el renglón de costilla.

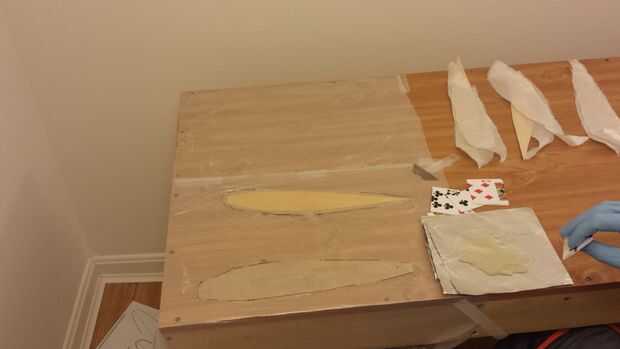

  11. Escobilla de goma la tela otra vez que esto ayudará a adherirse a la fibra de vidrio a la madera, otra vez se verá un cambio en el color como los bonos de vidrio a la madera.
  12. Ahora coge la costilla y coloque de fibra de vidrio sobre la superficie encerada.
  13. Repita el proceso de humectación para la costilla y la tela de fibra de vidrio y se aplican al otro lado de la costilla.

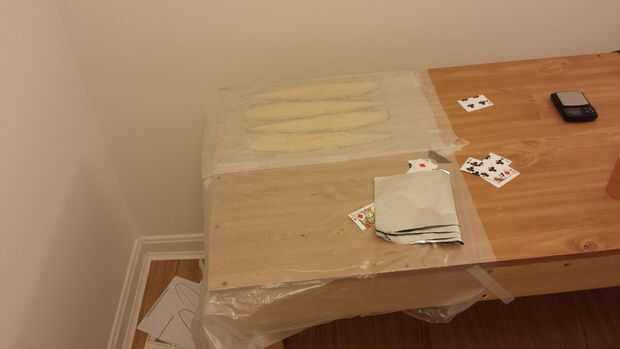

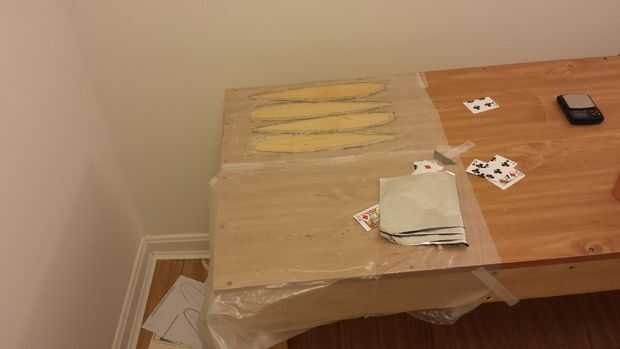

  14. Una vez que las costillas se le han dado un trato similar Coloque una segunda hoja encerada sobre las costillas. En este punto puede utilizar las manos o con una escobilla seca para eliminar las posibles burbujas de aire entre la superficie encerada y las costillas.

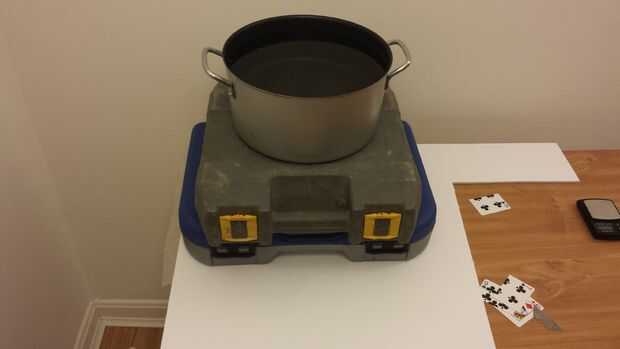

  15. Algo sobre las costillas, en mi caso era un pedazo de espuma. Luego coloque tanto peso como puedas en las costillas. Esto le ayudará a cumplir el la fibra de vidrio a la recta auxiliar, como exprimiendo cualquier exceso de resina.

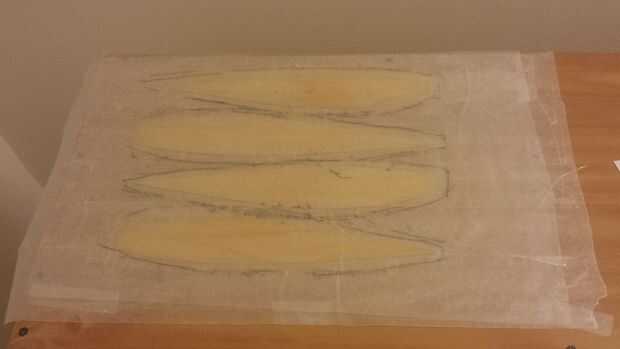

  16. Deje que la resina cure totalmente, por las especificaciones de fabrica.

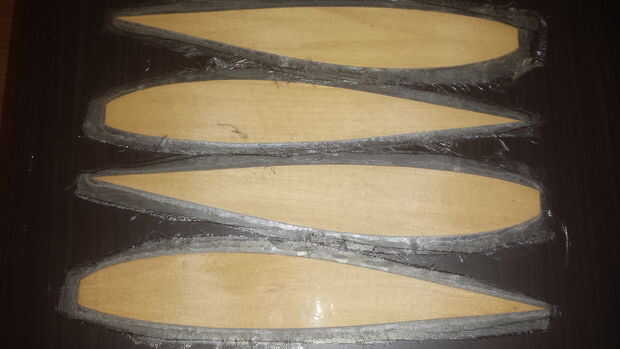

  17. Retire el peso y sacar la superficie encerada. Si la hoja de cera está dañada no se puede guardar para volver a utilizar.
  18. Limpie la fibra de vidrio con alcohol para eliminar cualquier residuo de cera del frotamiento.

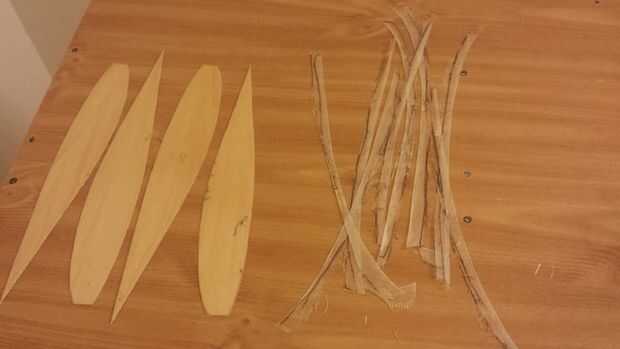

  19. Fibra de vidrio sobrante alrededor de los bordes puede a menudo primero cortar con tijeras.
  20. Con guantes, un respirador, gafas de seguridad y un montón de ventilación restantes de fibra de vidrio se puede lijar al tamaño de la costilla de madera. Además toda la superficie de la costilla debe ser maltratada para que sean mas capas de resina capaces de adherirse a la superficie.

Felicidades si usted ha hecho hasta aquí, acaba de terminar su primera pone mojado encima, pero hay más necesaria para terminar este avión.
