Diseño y construcción bonito avión RC (37 / 60 paso)

Paso 37: Stabilizor Horizontal y fabricación de ascensores

Una vez más esta superficie de control se construye muy similar a las alas. Las principales diferencias son que el servo está configurado para utilizar una configuración de control horn y varilla de empuje en lugar de un sistema de disco giratorio, esto se hizo porque el elevador está equipado con un servo de tamaño estándar para mayor fiabilidad y control de autoridad. Además el elevador es sólido en lugar de ser construir para arriba como todas las otras superficies de control, esto se hizo porque el ascensor es muy delgado en las puntas y las dificultades en la construcción de una ascensor que sería lo suficientemente fuerte la acumulación no está digno del ahorro de peso.

1. Utilizando la misma técnica que se utiliza para hacer las plantillas de la costilla de ala elaborar las plantillas de la costilla del estabilizador horizontal (NACA0010)
2. Imprimir y usar cinta de doble cara para fijar las plantillas a la población de balsa 1/16 pulgadas
3. Cortar las costillas y luego la arena a la forma final.
4. Corte las muescas del larguero.

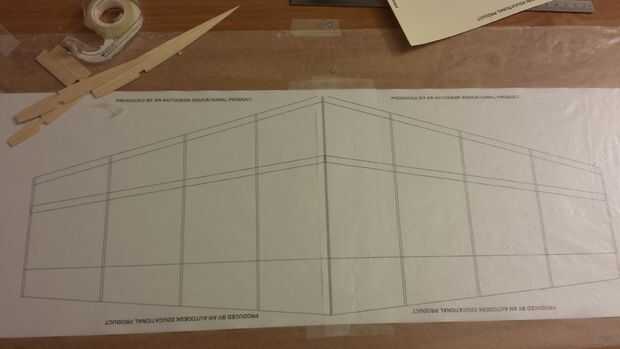

5. Dibujar la letra azul para construir y luego cubrir con papel de cera.

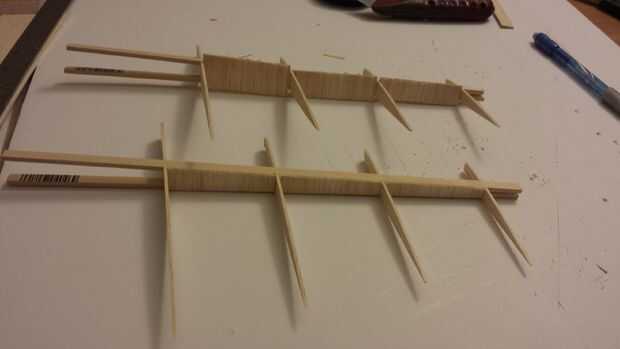

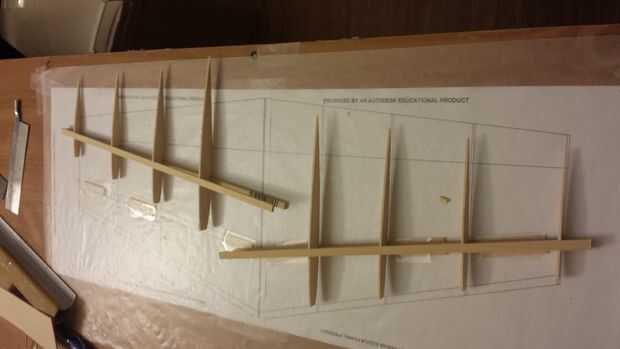

6. Cortar el mástil elevador hecho de basswood 3/16 x 1/8 de longitud, nota que este mástil es 4 piezas y que se reunirán en forma de V. Luego coloque el mástil estabilizadores en los estampados azul asegurándose de sostener la punta de modo que el centro del estabilizador horizontal.

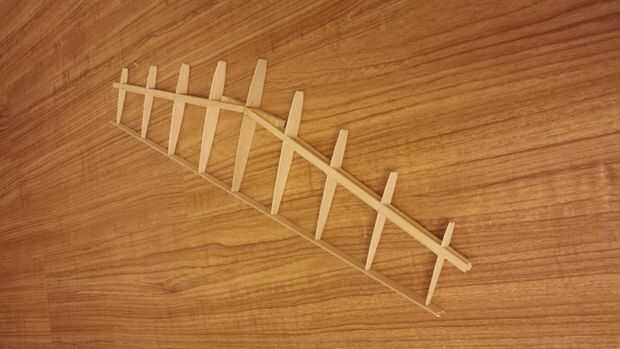

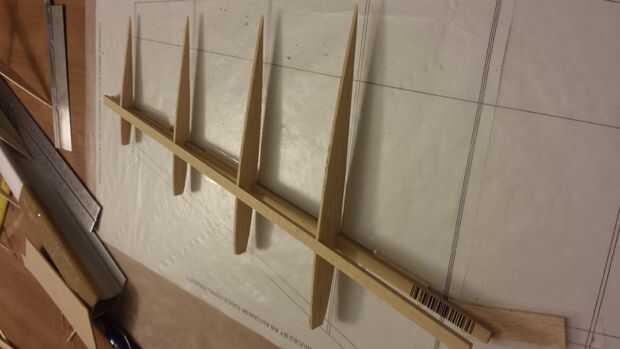

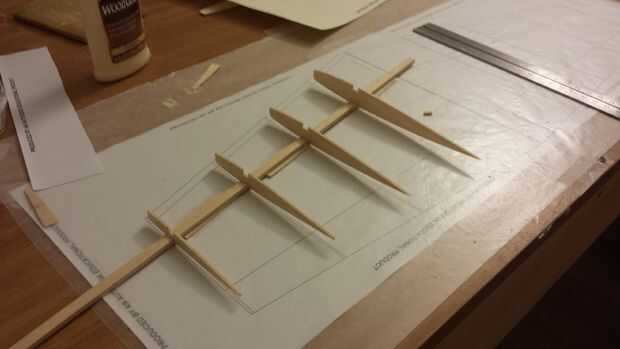

7. Pegamento en las costillas, al comprobar que las costillas son cuadradas con la tabla. No instale la costilla de centro en este momento.

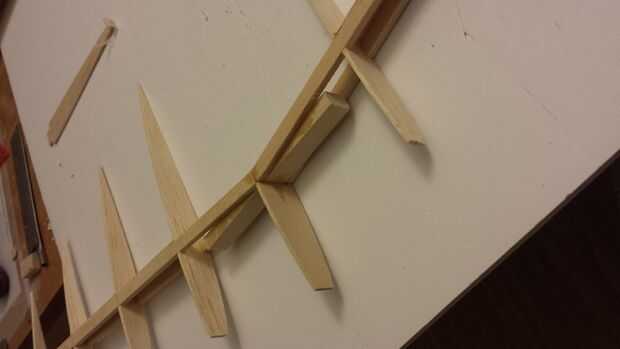

8. Una vez que las costillas son todo instalado seco el otro mástil medio asegurándose de no tuerza el ascensor. Una vez que el ajuste es correcto pegamento en la tapa del mástil.

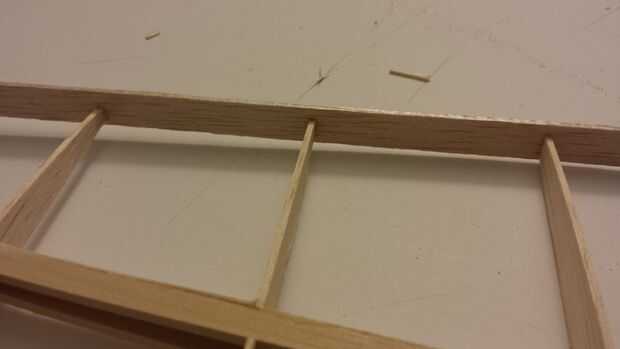

9. La web de la corte se hace de balsa 1/16". Corte e instale como hace en el ala.

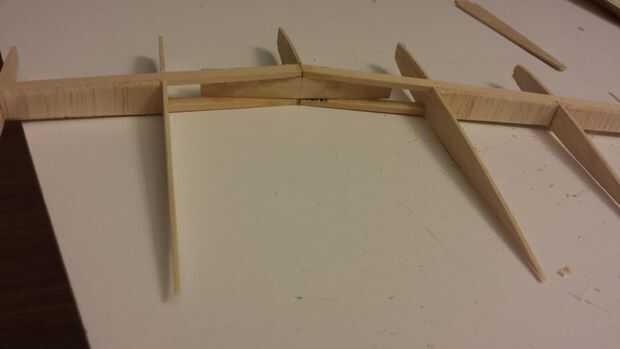

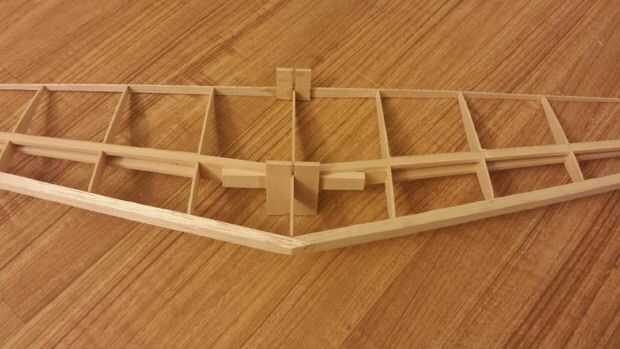

10. Las dos secciones ahora deben estar Unidas con un estructural lleva sin embargo. Para lograr esto corte y lija en tres piezas de tilo que sería lo suficientemente grande como para llenar completamente el espacio entre la tapa del mástil superior e inferior. Estas piezas no sólo cambiar la web de la corte en esta sección pero también sirven para unificar a la derecha y ala izquierda.
11. Ahora cortar la costilla media de modo que puede ser instalado en dos pedazos en el mástil.
12. Lije el borde un borde recto a ángulo correctamente las costillas para la instalación de la vanguardia de la sub.
13. El borde de ataque secundario es 1/4" densamente sobre tira de balsa de tamaño que puede pegar en las costillas con gruesa CA.

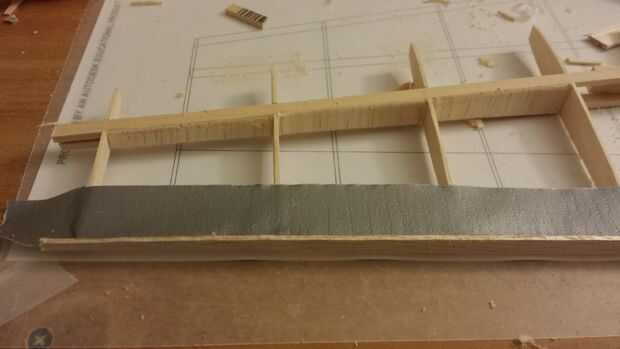

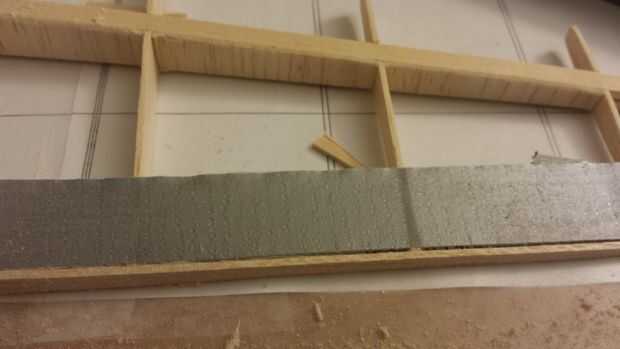

14. Utilizar una maquinilla de afeitar para conseguir el borde sub cerca siguiendo el ángulo de las costillas. Una vez que la forma es utilizar la técnica de cinta que se utilizó en el ala para proteger las costillas como se lija en el borde de ataque de la sub.
15. Puesto que el estabilizador se barre la vanguardia tendrá que cruzar como hecho en el ala.
16. Marca donde el ascensor comenzará en las costillas y luego cortar el material sobrante de la costilla con una sierra de maquinilla de afeitar.

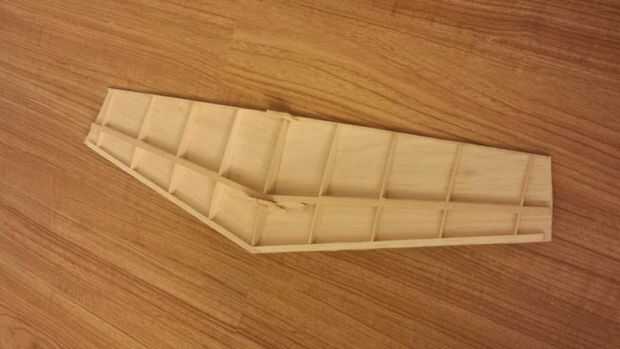

17. Coloque el mástil de arrastre y arena como se hizo del ala.

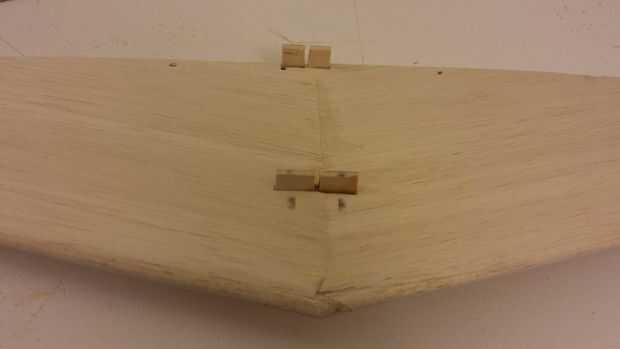

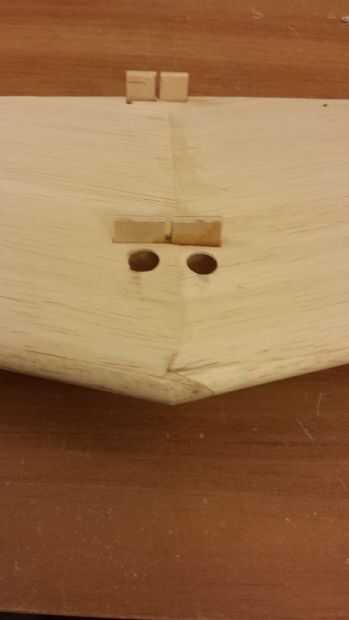

18. Tenga en cuenta que la estructura del elevador se hace puntos de anclaje debe instalarse antes de que el estabilizador se cubrieron. Opté por instalar dos soportes. El soporte frontal se hace para conectarse a las vigas superiores e inferiores de la cercha en el fuselaje. El soporte de montaje popa se monta a la viga superior ya que la luz no extiende la longitud entera del fuselage. Ambas están hechas de madera contrachapada de 1/8" grueso hobby.
19. Hoja el primer lado del estabilizador vertical usando uno de los métodos utilizados en el ala.
20. Bolsillos de bisagra se fabrican exactamente estaban en los alerones.
21. Cubre el otro lado del estabilizador horizontal trabajando lentamente su camino por la parte posterior del borde de ataque, doblando la chapa arriba y aplicando gruesa CA a las costillas.

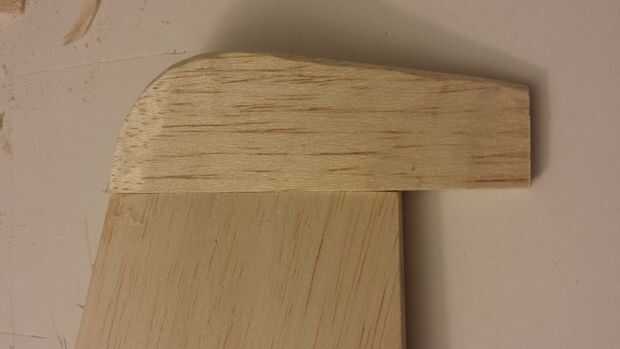

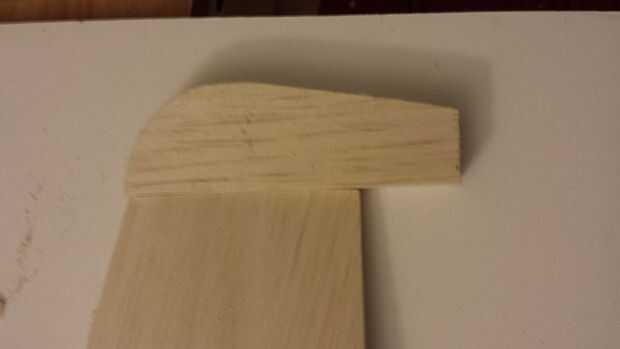

22. Los extremos del ala se hacen de pedazos sólidos de 1/4" balsa apilados juntos para ser el espesor de la superficie.
23. Una vez que las piezas de balsa se apilan para formar las puntas, cortar la vista superior de la punta en ellos. Traza esa visión en la otra punta y recortarlo.
24. Pegar las punta los espacios en blanco en las puntas de estabilizadores.
25. Utilice una maquinilla de afeitar a fino hacia abajo las puntas hasta que estén cerca de la forma deseada.
26. Utilice papel de lija más fino progresivamente para concretar la forma de la punta.

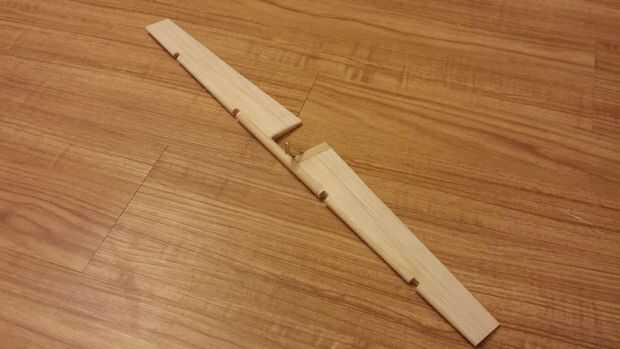

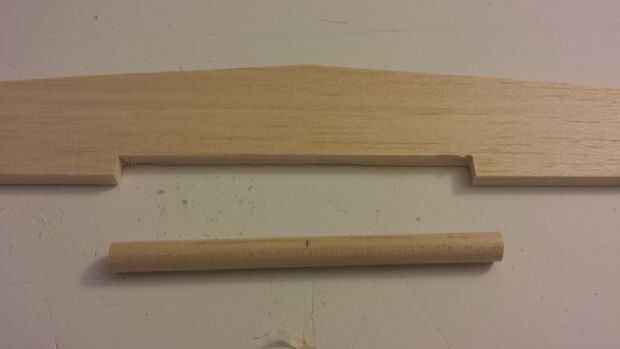

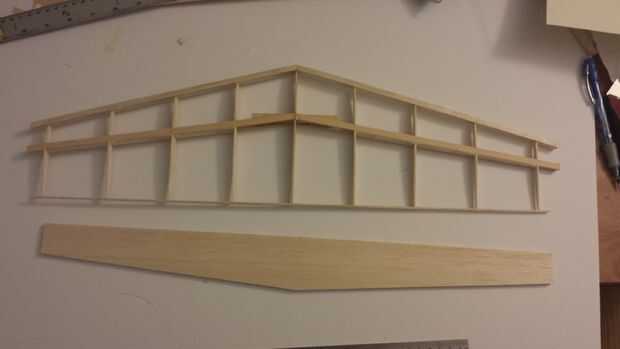

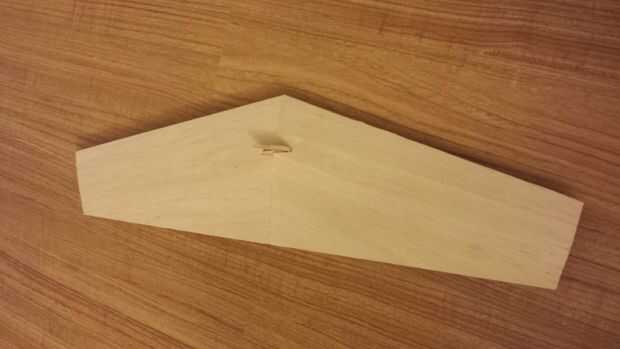

El ascensor en este avión se divide por el fuselaje, pero sólo se articula con una varilla. Para permitir el movimiento de transmitirse entre cada lado una varilla de pasador fue agregada en el ascensor de madera macizo en blanco. En este punto recomiendo taladrar el hing en el renglón de ascensor en caso de que no salgan bien muy poco trabajo se perderá. Comenzar a tallar el ascensor en blanco en una forma simplificada que sigue las curvas del estabilizador. Una vez que el ascensor es arena que forma que la sección de centro puede recortar para que borrará el fuselaje. Además en el lado del cuerno de control que la balsa se corta de nuevo más para permitir que una pieza de tilo para instalarse. Este tilo es proporcionar un material sólido que puede cortar una ranura en montar la horn en.
