Paso 5: Full_adder
El sumador completo es el dispositivo que hace la real incorporación en nuestro programa todo. El componente toma dos bits y realiza además bit a bit. Además pasan por primer lugar de 0, luego lugar de 1 y así sucesivamente. Si hay un acarreo desde el lugar anterior, debe añadirse en así. Un medio sumador no tiene en cuenta el acarreo de las operaciones matemáticas anteriores.
1) crear un nuevo BDF.
2) guardar como Full_adder.
3) Añadir 2 puertas XOR al archivo, al lado del otro.
4) Añadir 2 puertas de entrada 2 y debajo de la puerta derecha de XOR. Las puertas y deben estar en una línea vertical.
5) Añadir una o puerta de entrada 2 a la derecha de las 2 puertas y, aproximadamente entre los dos verticalmente.
6) Conecte la salida de una puerta XOR a una entrada de la otra puerta XOR.
7) conecte ese mismo cable a una entrada de la puerta y parte superior.
8) Conecte la otra entrada de esa puerta y a la otra entrada de la puerta derecha de XOR.
9) Conecte las salidas de las puertas y a las entradas de la puerta OR.

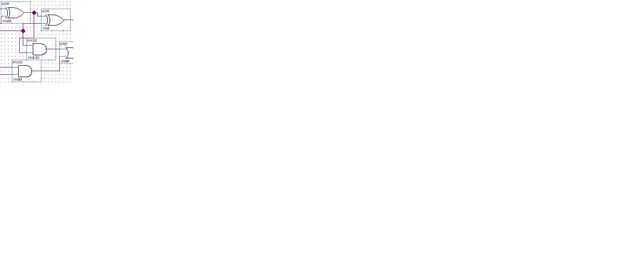

Véase el cuadro
10) Añadir 3 pernos de la entrada a la izquierda de lo que tenemos, en una línea vertical.
11) etiqueta a parte de arriba.
12) conectar a una entrada de la izquierda puerta XOR y una entrada de la puerta y parte inferior.
13) etiqueta el segundo pasador B.
14) Conecte el B a la otra entrada de la puerta XOR izquierda y a la otra entrada de la puerta y parte inferior.
15) etiqueta el tercer pin Ci (lleve en).
16) Conecte Ci conectar la entrada de la puerta XOR justa a la entrada de la puerta y parte superior.
17) Añadir 2 pines de salida.
18) una suma de etiqueta.
19) Conecte la suma a la salida de la derecha puerta XOR.
20) etiqueta el segundo Co (realizar).
21) conectarse Co la salida de la puerta OR.

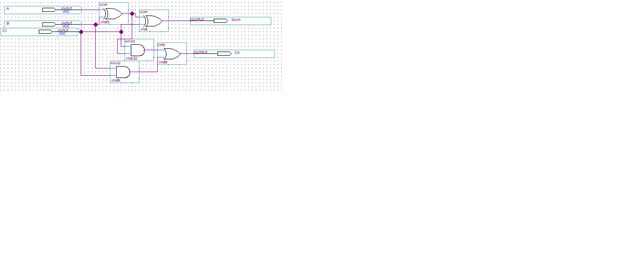

Véase el cuadro
22) Guarde el archivo.
23) analizar el archivo.
24) crear un símbolo para la full_adder.
