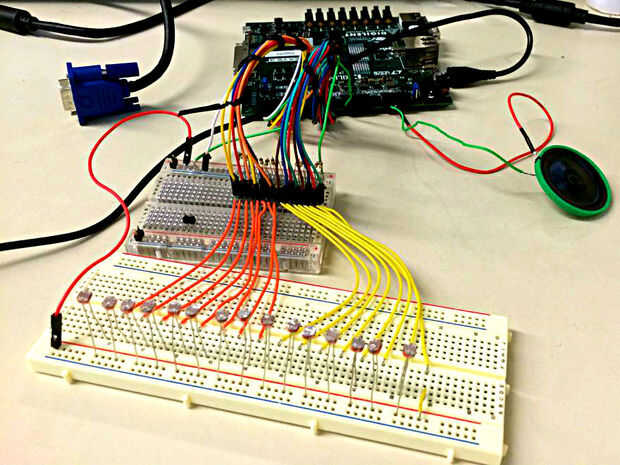

Este proyecto y su tutorial fueron completados como parte de nuestro proyecto final de CPE 133 Cal Poly San Luis Obispo. Nuestro objetivo era crear un completo juego lógico en VHDL usando un tablero de SDMONexys 3 FPGA y un componente off-board. En lugar de un juego más convencional, hemos diseñado un teclado fotosensible para sintetizar una variedad de tonos para los usuarios jugar. Tener un "teclado" real de fotorresistores es lo que hizo nuestro proyecto una experiencia de aprendizaje única y emocionante. El "juego" que permite a los usuarios jugar con algo divertido sin condiciones ganar o final del juego.
Materiales:
· Una placa FPGA (hemos utilizado un 3 SDMONexys) y todos sus avíos
· 16 fotorresistores (16 notas diferentes)
· 16 resistencias de alto valor (para evitar el ruido en el circuito)
· un altavoz compatible
· 38 cables
· 2 breadboards y uno lo suficientemente grande como para adaptarse a los componentes del circuito
· Software de Xilinx
