Paso 15: Sujete el cubo de LED a la Junta de arranque

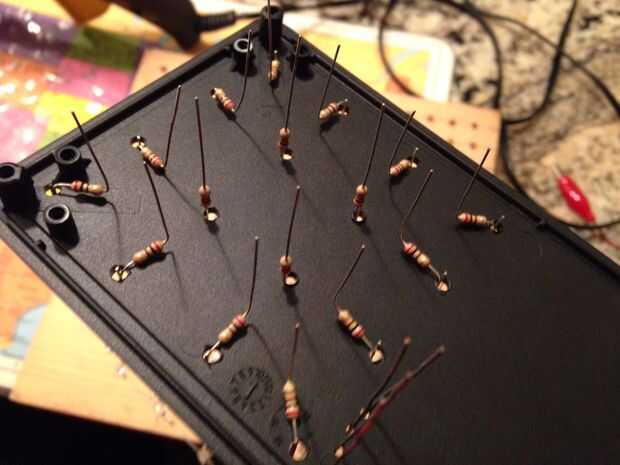

Este paso es probablemente el paso más difícil en este proyecto, así que prepárate! Las resistencias de 90° en la curva hacia el centro de la tapa de la caja, y doblar las puntas de 90° por lo que otra vez son verticales. Esto ayudará a mantener el cubo de LED en su lugar, pero sólo hacer absolutamente seguro de no mover, utilice pegamento caliente para fijar permanentemente las resistencias en su lugar.

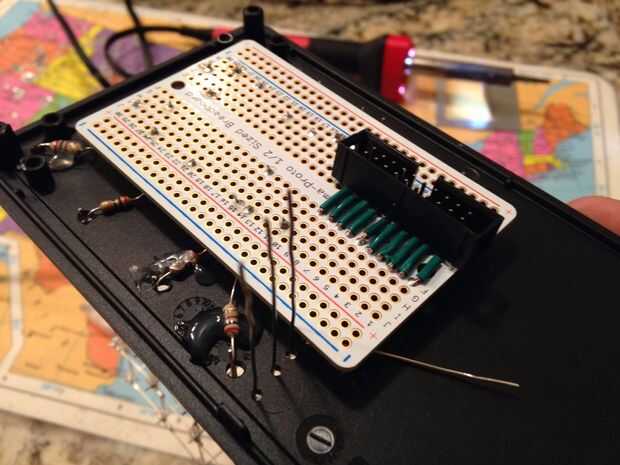

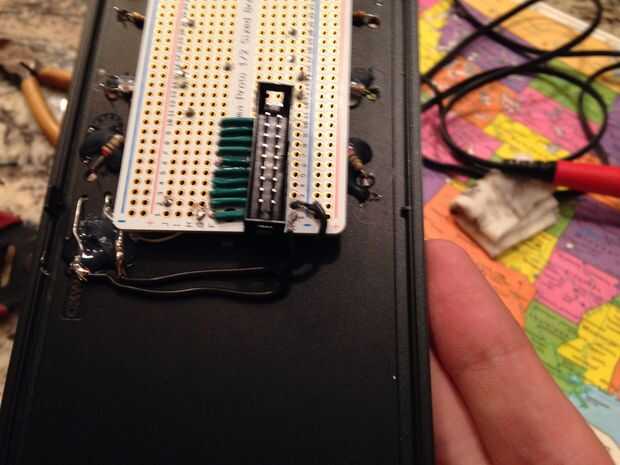

Ahora viene la diversión (no, realmente) parte: insertar todos los hilos de resistencia dieciséis en el arranque preparado antes, sin permitir que ninguno de los conductores que ocupan la misma fila de la protoboard. Básicamente, debe estar en la Junta, pero no conectados entre sí. Antes de soldar, comprobar la discontinuidad en la toma de cable de cinta una vez más; hacer absolutamente no quieren que desoldar los dieciséis cables. Cuando usted está seguro de que las trazas se cortan, la soldadura de los cables de la resistencia en el tablero de arranque.

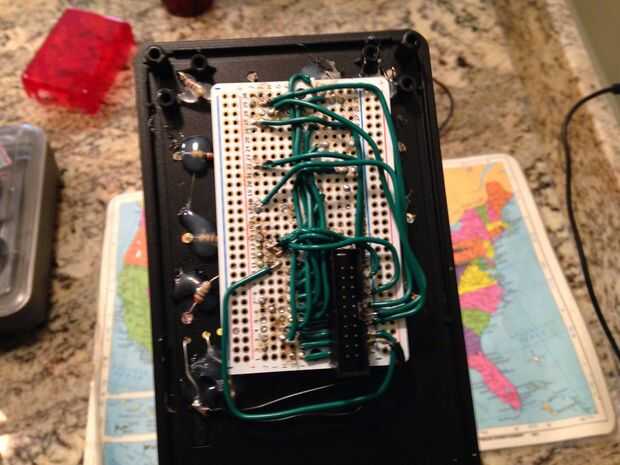

Su siguiente tarea va a ser un poco extraño para aquellos de ustedes que haya soldados antes de: es el momento de la soldadura en la parte superior de la placa. Para facilitar este trabajo, se me ocurrió una manera diferente de preparar los cables. Cuando usted tira y dobla los cables para soldar, insertar sólo una pequeña parte del alambre en el orificio, manteniendo la mayor parte del cable pelado por encima de la placa. Esto le da más espacio al calor, que permite soldar el cable desde la parte superior. Además, cuando usted está de soldadura no se olvide los alambres de la capa de tierra!

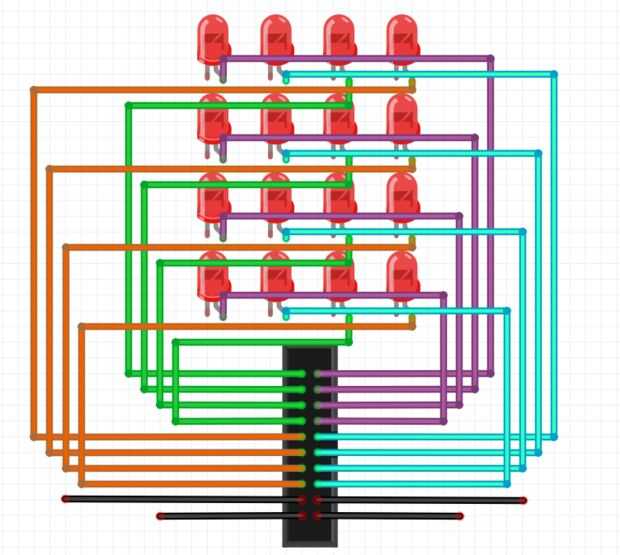

Apenas como con el circuito de control, consulte el diagrama de Fritzing arriba para las direcciones en los cables de soldadura. También he adjuntado el archivo a este paso, si te gustaría ver en tu computadora.
