Cubo del LED frambuesa Pi 4 x 4 x 4 (6 / 25 paso)

Paso 6: Soldar los LEDs juntos

Mientras se calienta el cautín, usted querrá probar su LED y asegúrese de que todos 64 de ellos trabajan, que terminan soldadas en el cubo. Terminé con un par que ya estaba quemado, pero comprar un centenar - pack de LED asegura un montón de LEDs extras. Yo usa dos pilas AA en serie para obtener 3V, que es el voltaje de los pines GPIO de la Raspberry Pi. Una vez que tienes trabajo 64 LEDs, doble los cables de tierra para cada uno de ellos hacia fuera en un ángulo de 90°. Estos cables se sueldan juntos para formar las capas del cubo.

Al soldar el LED, uno debe tener cuidado de no tomar demasiado largo, de lo contrario los LEDs se recaliente y queme. Soldadores baja potencia tendrá la oportunidad baja de quemar el LED, por lo que recomiendo una plancha de 15W. Encontré que un hierro 40W era sólo lo suficientemente bajo como para poder soldar sin destruir todo, pero algo que probablemente hará más daño que la soldadura.

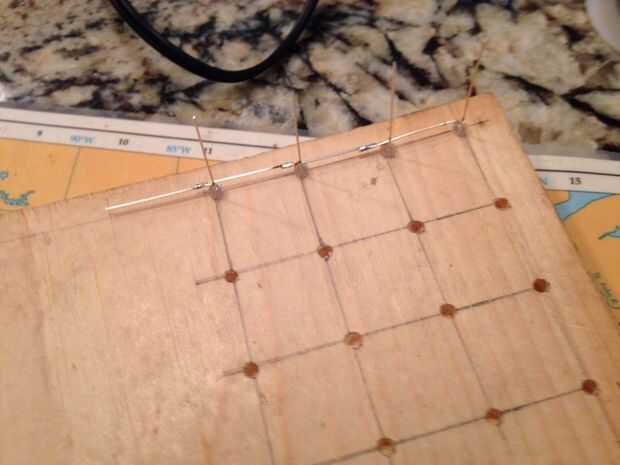

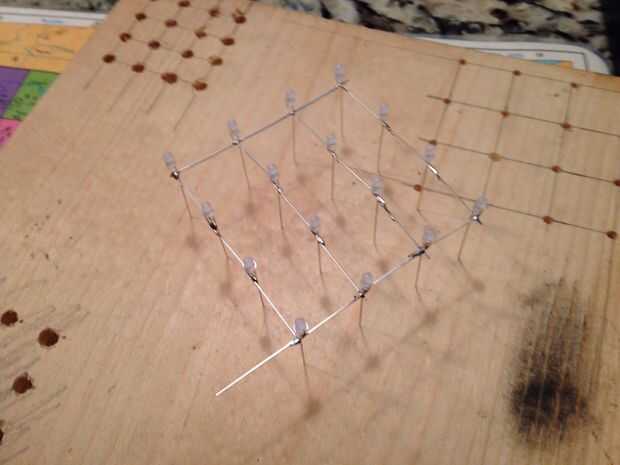

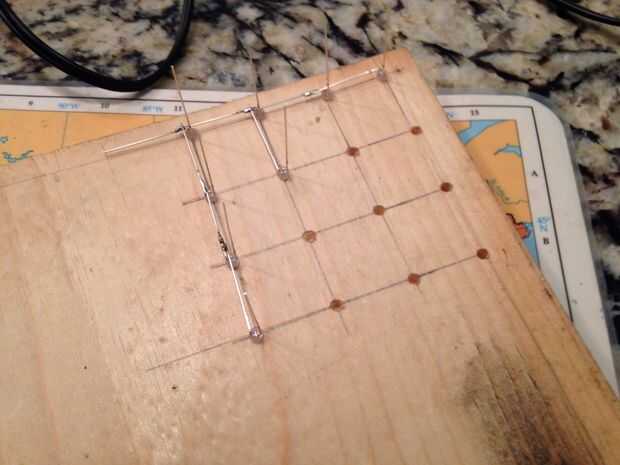

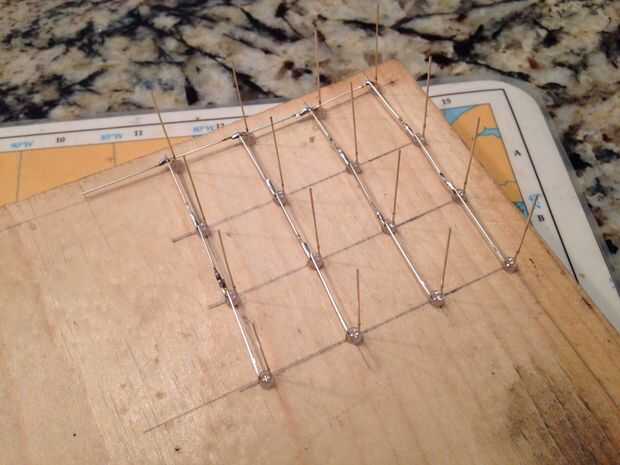

Ver las anteriores fotos + Notas para una guía visual sobre cómo soldar los LEDs juntos. Cuando se hace, cada capa debe tener un cable que sale de su esquina; Esto será importante más tarde así que asegúrese de que cada capa tiene ese cable que sale de la misma esquina. Compruebe todos los LEDs con las baterías AA; es mucho más fácil reemplazar un LED que cuando se construye el cubo entero.
