Paso 11: El circuito de Control de la soldadura

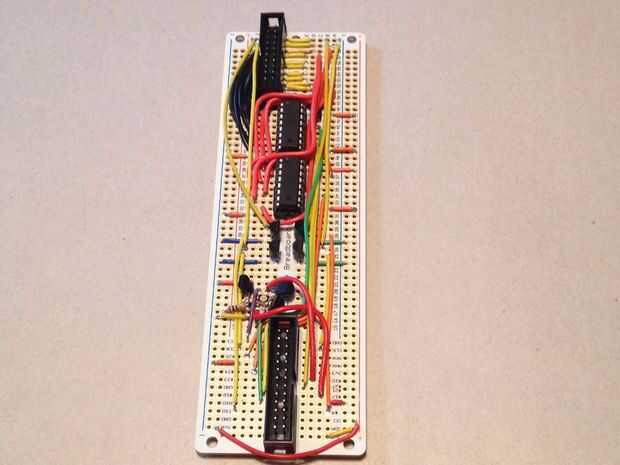

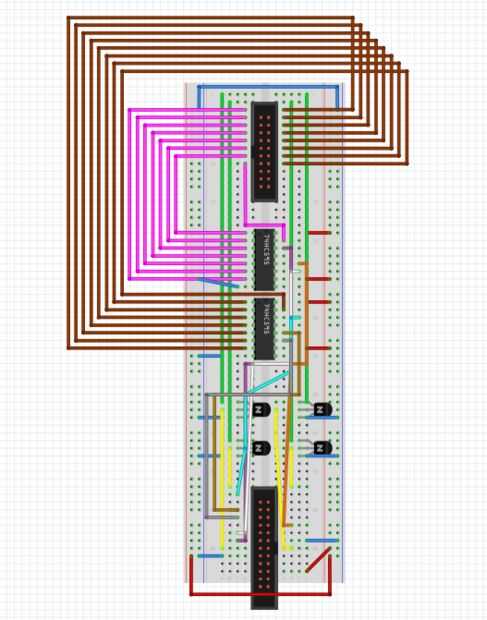

Este paso es bastante complicado, así que mucho cuidado con la soldadura. Consulte el esquema sobre Fritzing para cableado. Si has estado siguiendo este Instructable exactamente, a soldar sus componentes en un protoboard-diseño PCB, que significa que puede seguir el esquema de Fritzing directamente. El archivo Fritzing también se adjunta a este paso, si desea descargarlo y mirarlo en tu computadora (realizar una inspección de la dirección de conexión!). No se olvide de soldadura zócalos IC en lugar de las ICs reales; Si algo sale mal es mucho más difícil quitar ICs de un PCB de una toma de corriente.

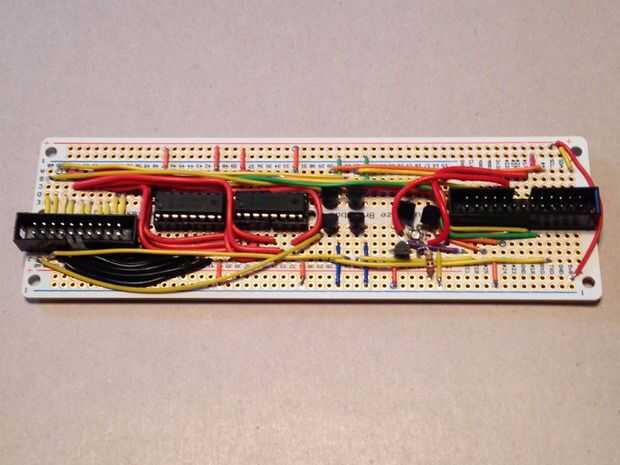

La parte más delicada de este paso es soldar los conectores de cable de cinta. Al soldar el conector de 26 pines, asegúrese de que va en la sección de toma de frambuesa Pi de la protoboard, con la muesca toda frente a la derecha. Soldar el zócalo 20 pines es incluso más complicado, sin embargo, porque no hay ningún lugar fácil soldar en.

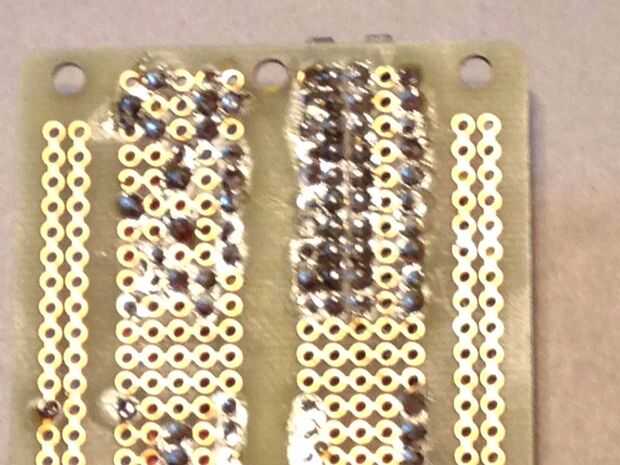

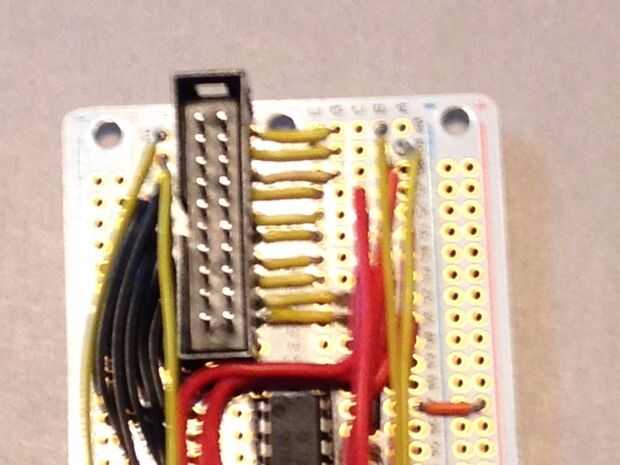

Este es mi método para soldar el zócalo 20 pines. Consulte las fotos para más detalles:
- 10 cables de soldadura a través de la placa, para crear 10 filas totalmente conectadas
- La toma junto a los 10 cables de la soldadura, asegurándose de que la muesca toda hacia izquierda
- Con un X-acto u otro cuchillo, corte los rastros entre dos columnas del zócalo
- Utilice un multímetro para probar la discontinuidad entre ambos lados del tablero. Cada pin del conector debe ser discontinua de los otros pernos

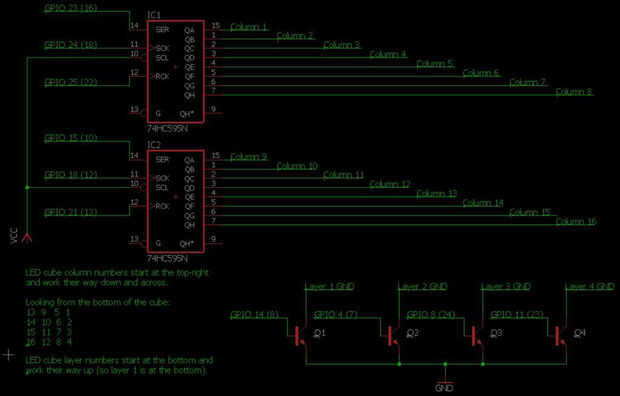

EDIT: A pedido, he añadido un esquema Eagle CAD de la electrónica. El proyecto águila se une a este paso como un .zip y se puede descargar.
