Cubo del LED frambuesa Pi 4 x 4 x 4 (5 / 25 paso)

Paso 5: Crear una plantilla

Soldar 64 LEDs juntos es muy duro a mano alzada, así que vamos a hacer más fácil y hacer una plantilla de capa rápida! Agarra un solo LED y doblar su plomo de la tierra hacia fuera en un ángulo de 90° y mida su longitud. Mi fue aproximadamente 23mm, por lo que restar 1mm para una superposición soldadura me dio una distancia de 22mm entre cada LED.

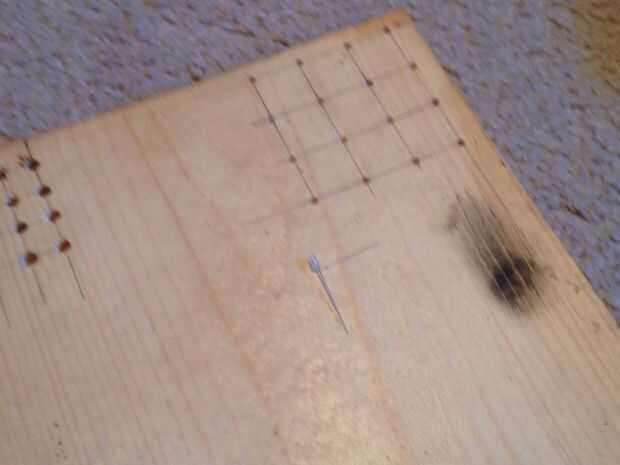

Use un lápiz para marcar donde el primer LED de la esquina estará, luego usar una plaza y una regla para dibujar líneas rectas de este punto. A continuación marcar tres puntos más a lo largo de cada línea, les espacio longitud de un cable de LED (para mí, 22 m m) aparte. Dibujar líneas rectas hacia fuera de estos puntos y repita el proceso hasta que tengas dieciséis puntos que todos espacian longitud de un cable de LED de uno a. Mirada sobre su trabajo con un ojo crítico--es mucho más fácil volver a trazar las líneas de lápiz que to tratar y arreglar equivocaciones mientras se suelda.

A continuación, punzón los dieciséis orificios y perfore hacia fuera, con una 1/8" broca para LEDs de 3mm y 7/32" broca para LEDs de 5mm. Un taladro de mano que puede ser utilizado, pero si tienes acceso a uno, una prensa del taladro es mucho más fácil de usar. Después de haber perforado los agujeros, un LED debe ser capaz de caber perfectamente dentro de cada agujero. Esta plantilla tendrá que el LED constante, que hace mucho más fácil soldar. Una vez que termines de perforación y pruebas, su plantilla se realiza y puede ir a soldar.
