Paso 13: Taladre un montón de agujeros en una caja de Metal y plástico

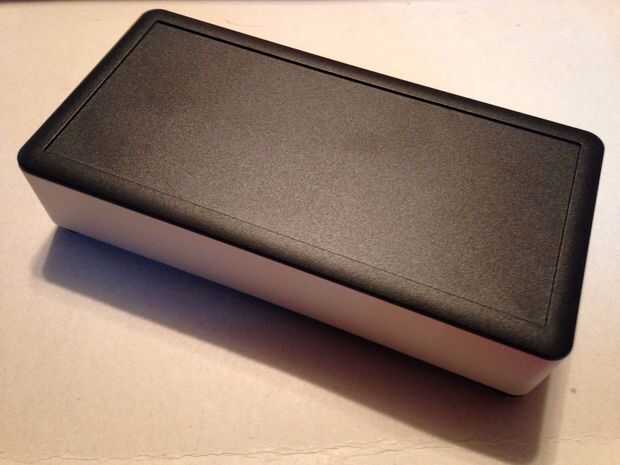

El título lo dice todo, supongo. Para dar este cubo LED un aspecto más profesional, ordené un cerramiento de los recintos del OKW. La caja vino con una tapa de plástico agradable, pero para utilizarlo con nuestro cubo de LED, necesita un poco de modificación.
Si los orificios no coinciden con los plomos de cubo de LED no funcionan, así que agarre la plantilla de madera y fijar una hoja de papel sobre él. Use un lápiz para perfore los agujeros de 16, luego alinee el papel sobre la tapa de la caja y marque con lápiz en cada agujero. Ahora tiene dieciséis marcas que deben estar alineadas en la misma forma que el cubo del LED.

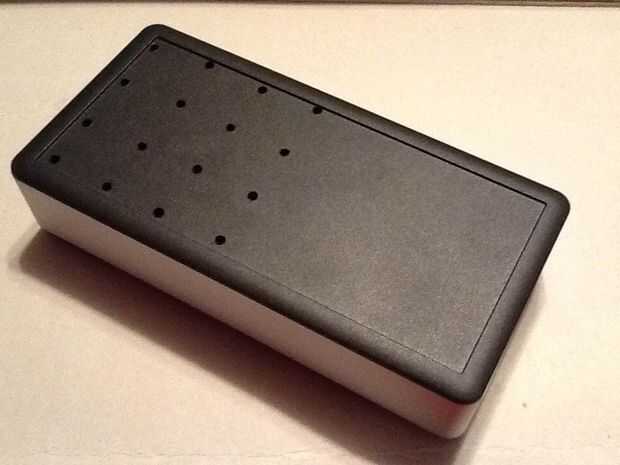

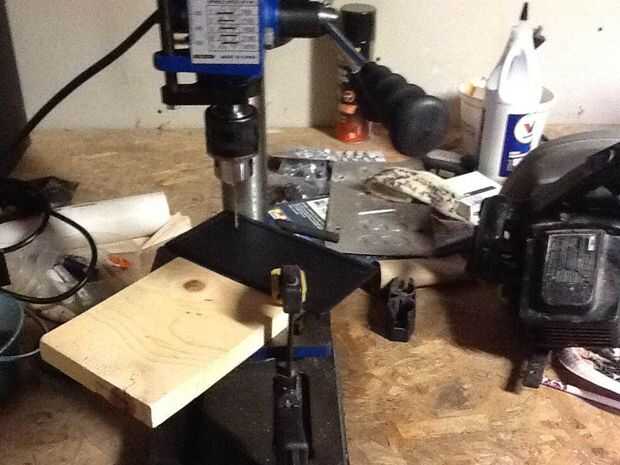

Quite la tapa marcada y utilice un punzón para crear "chuletas de guía" para el taladro. Esto ayudará a evitar que la broca vagando y aumentar la precisión. Encontré que sólo resistencias 1/4W apenas encajan orificios de 1/8", pero si se utiliza una resistencia de menor potencia, usted podría ir con un agujero más pequeño. Cualquier tamaño usted utiliza, perfore todos los agujeros de dieciséis, después establece su cubo de LED en la parte superior la tapa.

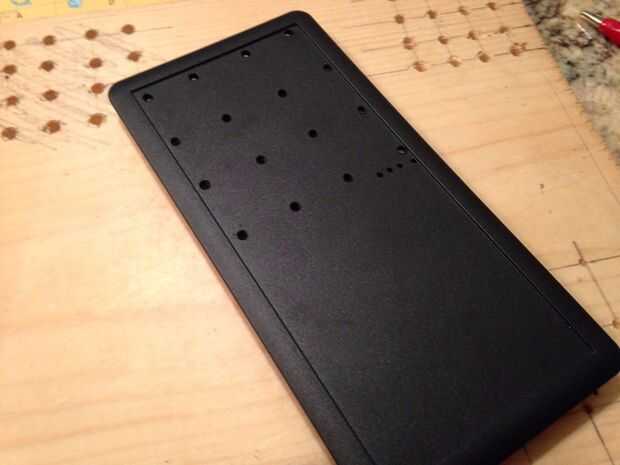

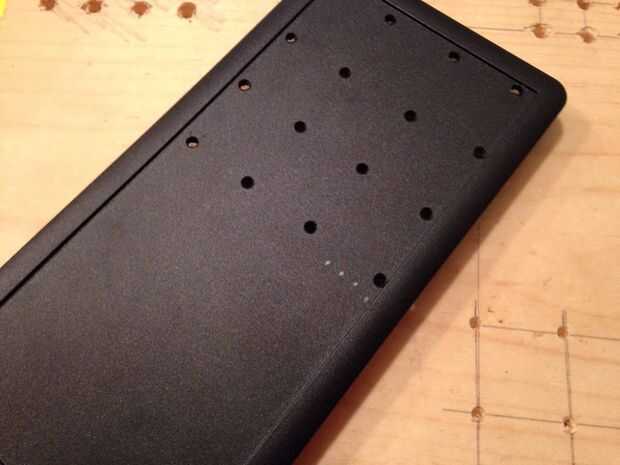

Si ha perforado y marcado con precisión, los conductores deben estar muy cerca montaje en los agujeros, sin embargo, no encajan en el cubo de LED en la tapa aún. En su lugar, marque sobre donde la capa extendida conduce toque la tapa. Estos cuatro puntos será donde su tierra conduce ir. Puesto que estos agujeros solo tienen los cables, no resistencias, funcionando a través de ellos, puede utilizar una broca más pequeña. Usé un 5/64" bit, que me dejó un poco de espacio alrededor de los cables.

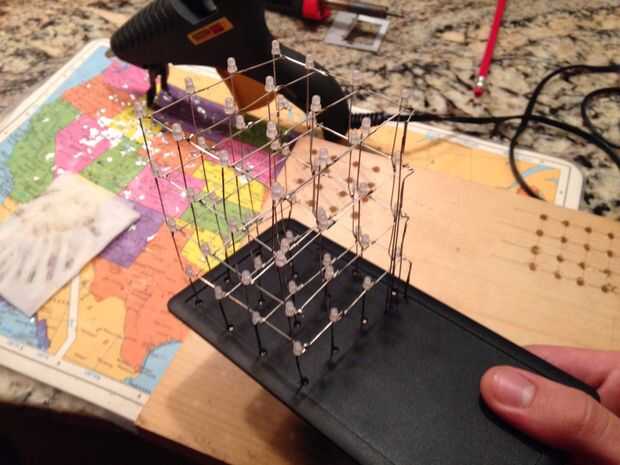

Una vez que estos últimos cuatro agujeros son perforados, ahora puede insertar su cubo de LED en la tapa. Me pareció que el mejor método introducir los cuatro cables con el cubo en un ángulo, entonces los siguientes cuatro cables, y así sucesivamente hasta que todos los cables estén en sus agujeros y el cubo es recta.
