Crear un Joule Thief antorcha o luz nocturna por una cámara desechable Kodak de reciclaje. (3 / 11 paso)

Paso 3: Preparar el circuito, es decir: rip a pedacitos...

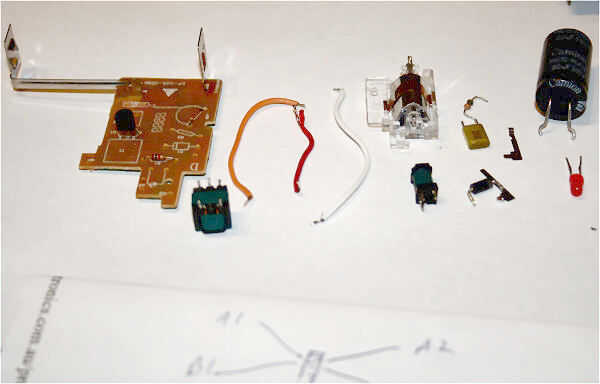

Aquí tienes pedacitos quita tontas, todo lo puede quitar excepto el transistor, los terminales de la batería y la resistencia de 1 k (R1) como se muestra.

Rebobinar el transformador para adaptarse al circuito.

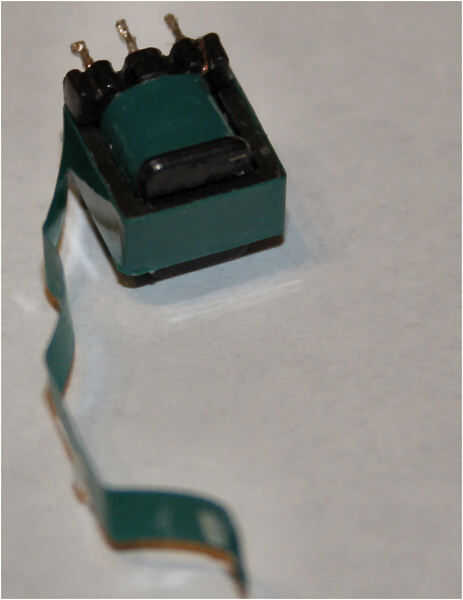

Empezar por retirar la "cinta" envuelta alrededor del transformador, como se muestra en la segunda foto.

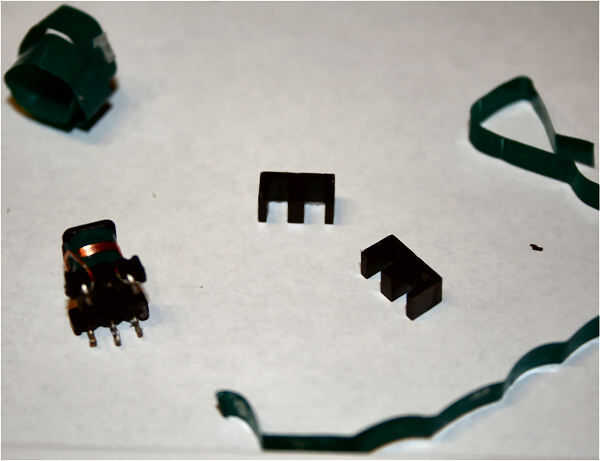

Retire con cuidado los dos E en forma de formadores, son muy frágiles y me gustaria sustituirlos una vez que la bobina ha sido rebobinada por lo que aquí se requiere gran cuidado.

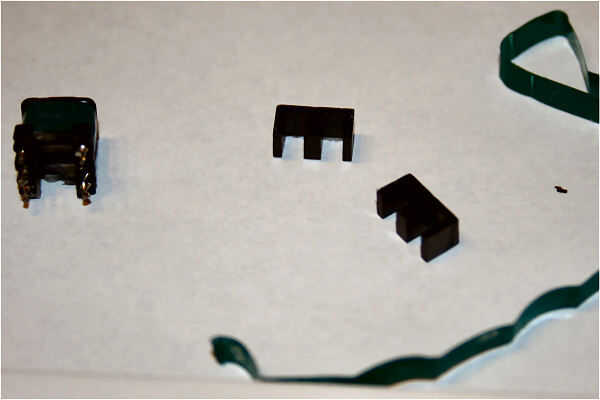

Una vez retirado como se muestra en la tercera foto, desenrolle la "cinta" que cubre el alambre. Cortar los extremos del alambre cerca de las patas del transformador y desconectar el cable.

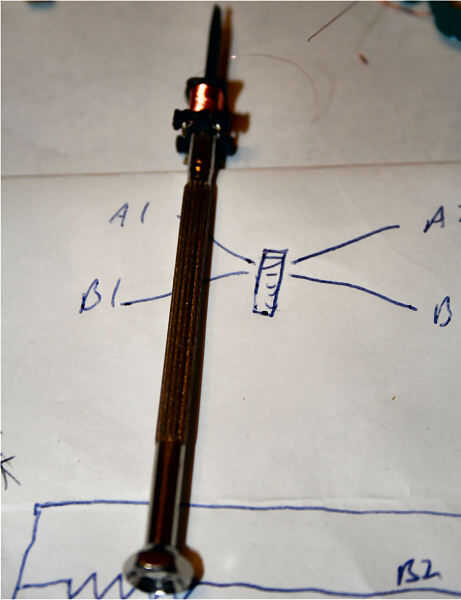

Finalmente llegarás a algún alambre muy fino que tiene varios cientos de vueltas alrededor del plástico anterior. Me resulta más fácil colocar un destornillador joyeros pequeños a través de la plástica antigua aquí y lentamente tire del extremo del cable y dejar que la vuelta anterior en el destornillador. Como se muestra en la siguiente foto.

Hay un montón de cable aquí.

Puede utilizar este cable para rebobinar el transformador, pero no lo he probado así que no está seguro cómo iría, puede ser un poco demasiado bien y corres el riesgo de romper el cable y bobina.

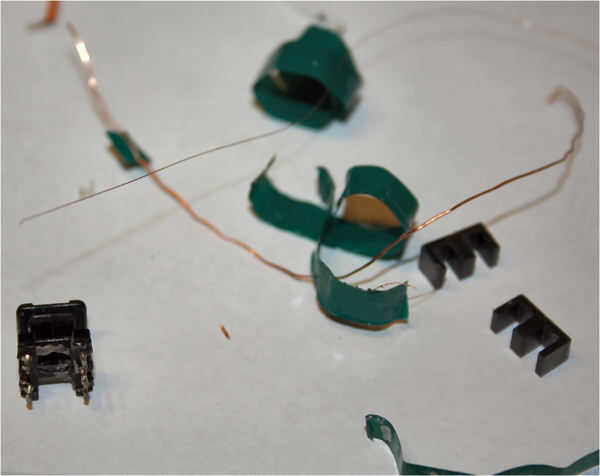

Por lo que terminarás con un ex de plástico vacía y un lío de cables y bits como se muestra en la siguiente foto, mantenga todos los bits excepto el cable. (a menos que desee tratar de reutilizar el cable).
