Paso 4: La broca espantoso...
Mi hija Rachel logró hacerlo y puedo así por lo que cualquier persona puede enrollar una bobina. Un punto aquí es que si tienes los dedos pequeños o son muy buenos con ellos tienes una clara ventaja. Si usted está teniendo problemas para enrollar las bobinas entonces conseguir un niño de 10 años para ayudar a. jejeje...
Tome una longitud de un metro de alambre esmaltado fino y doblar por la mitad.

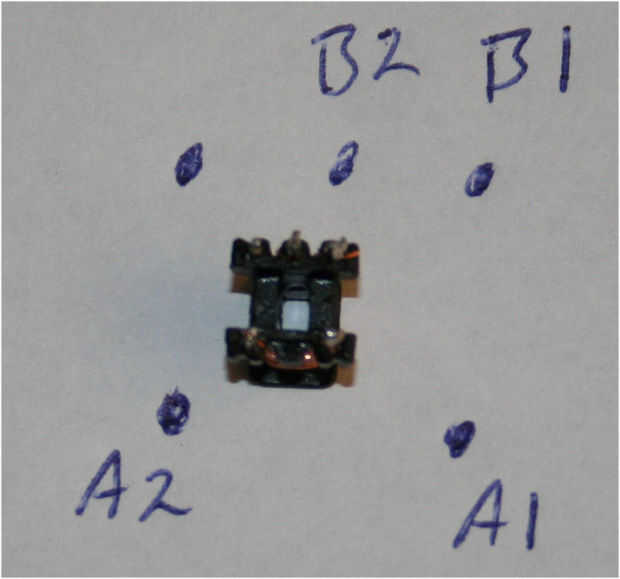

Marque los extremos como se muestra en el dibujo de la primera foto. A1 y B1 deben ser en el doblez, A2 y B2 deben estar en los extremos sueltos. A1 y un @ tienen que ser por un lado y B1 y B2 por el otro. Si mezcla éstos entonces el proyecto no funcionará.

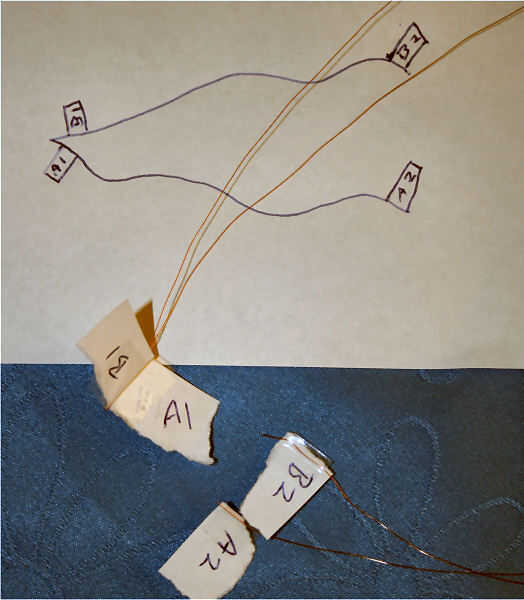

Si nos fijamos en la tercera foto, verá que A1 y B1 está a la derecha del transformador al mirar desde el fondo. Dejando unos 25mm 30mm del alambre sobre la bobina de la bobina de arranque, debe ser de la bobina dos alambres A y B al mismo tiempo, viento perfectamente y cuenta 23 a 25 completo gira alrededor de la anterior.

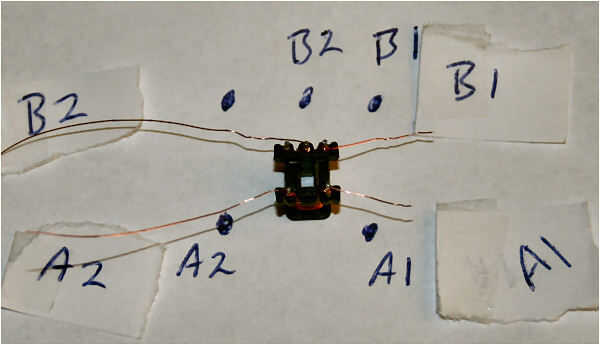

Los dos extremos sueltos, A2 y B2 deben terminar en el lado opuesto a donde empezaste la bobina como se muestra en la segunda foto, lo siento si es difícil de ver.
Me gusta añadir un poco de pegamento super a las bobinas ahora para ayudar a mantener en su lugar. Si demasiado entonces lo dejas seco antes de hacer nada más ya que es muy fácil acabar con un crecimiento un poco en el dedo parece un transformador.
Listo enrolle los cables alrededor de las piernas del transformador dos o tres veces lo más cerca del plástico como sea posible como se muestra en el papel de la foto 3.
Yo di no te preocupes raspar el esmalte del alambre en este punto ya he encontrado el alambre de soldadura quema el esmalte suficiente para formar una buena conexión.
Las clavijas y cable de calor y cuando toque caliente con un poco de soldadura para conseguir un buen Porro, mantener tan cerca de la antigua plástico posible ya que usted tendrá suficiente longitud en las piernas para montar sobre la placa de circuito. Cuando soldado prueba con un multímetro (o batería y globo/led) para asegurarse de que tienes una buena conexión con las piernas correctamente.

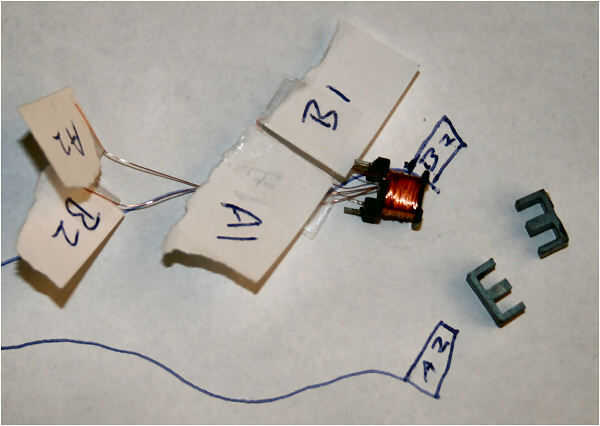

Cuando eres feliz clip el alambre sobrante como se muestra en la foto 4.
Felicidades ahora tienes un nuevo transformador. No era tan dura ahora era él. Una vez que ha hecho algunos parecen muy fáciles.
