Crear un Joule Thief antorcha o luz nocturna por una cámara desechable Kodak de reciclaje. (2 / 11 paso)

Paso 2: Desmontar Kodak.

Ahora viene la diversión parte...

Retire la batería de la parte inferior de la cámara y dejarlo en algún lugar seguro para un mes. Esto es para permitir que el condensador de descarga.

El condensador de estas cámaras mantiene una carga de alrededor de 300 voltios y puede darle una choque desagradable quemadura si se maneja incorrectamente, si tienes muy mala suerte podría incluso matar a alguien. Hay muchos sitios en internet sobre los peligros de estas cámaras y los métodos seguros de recuperación de las piezas de dentro de ellos. Busca por favor y ten cuidado de cualquier advertencia.

Si sabes lo que está haciendo entonces Olvídate de esperar que un mes y buceo en pleno como lo hago.

Retirar la cubierta posterior con las lengüetas en cada extremo de la cámara y haciendo palanca con cuidado, luego quite la cubierta delantera pero ser variar cuidado donde pones los dedos, recuerde que hay 300 voltios en allí para que no toque ningún circuito.

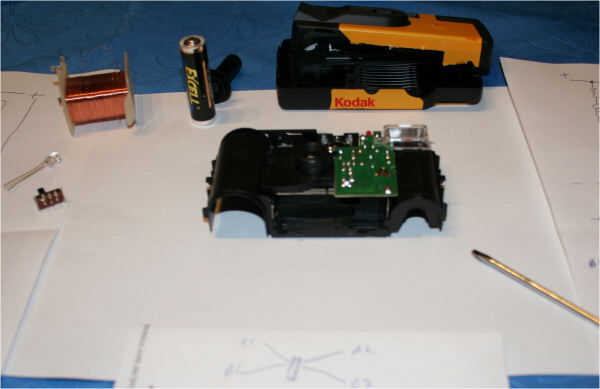

Esto debe dejar la sección central con placa de circuito como se muestra en la primera foto.

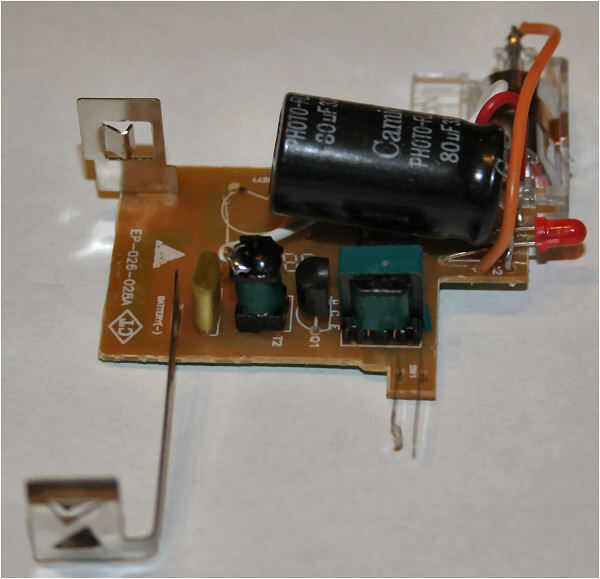

Retire el ensamblaje del lente a través de 2 tornillos y retire con cuidado la placa de circuito. Suele venir de plástico vivienda fácilmente. El circuito se muestra en la siguiente foto, se muestra el condensador con la mordedura grande en el lado derecho. Conseguir algo metálico con un mango de plástico que no importa dañar (como un destornillador viejo que hay que sustituir) y táctil a través de los condensadores que lleva. Si hay cualquier carga en el condensador será obtener chispas y tal vez una explosión. Podría perder un poco de su destornillador en este punto. Mejor el destornillador de que dedo.

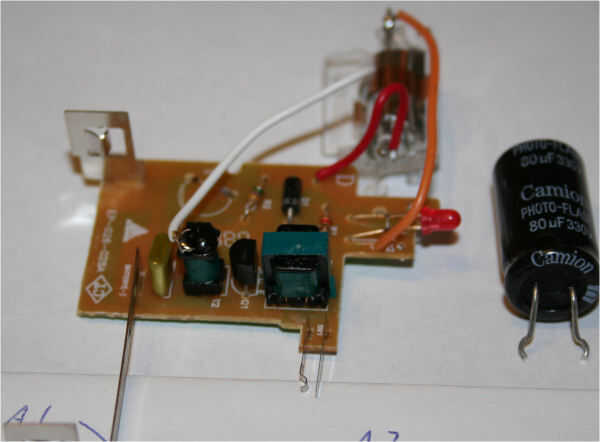

Corte el condensador sin dañar la placa de circuito. Como se muestra en la tercera foto, el circuito ahora es seguro hacerlo con como usted desea.
