Luz nocturna IR Detector Hack

Detector de luz nocturna IR Hack
Este hack es tan simple que, si hubiera un libro de Hacks, éste se encontraría en la parte superior de la primera página del capítulo 1, volumen 1. Infrarrojo (IR) es la radiación electromagnética con una frecuencia más baja que la luz roja (infra significa por debajo) y superior al microondas. Porque infrarrojo no es visible al ojo humano y puede pasar a través de objetos opacos, dispositivos que lo utilizan pueden ser difíciles de solucionar. Por otra parte IR puede ser un peligro para la salud ya que no desencadenar el reflejo del centelleo del ojo. Muchos quitamiedos utilizan un elemento de circuito fotosensible para encender automáticamente una fuente de luz o cuando el nivel de luz ambiente está por debajo o supera un determinado umbral. Estos fotosensores son a menudo sensibles bien fuera del rango de longitudes de onda visibles que pueden ser utilizados para detectar algunos tipos de IR.

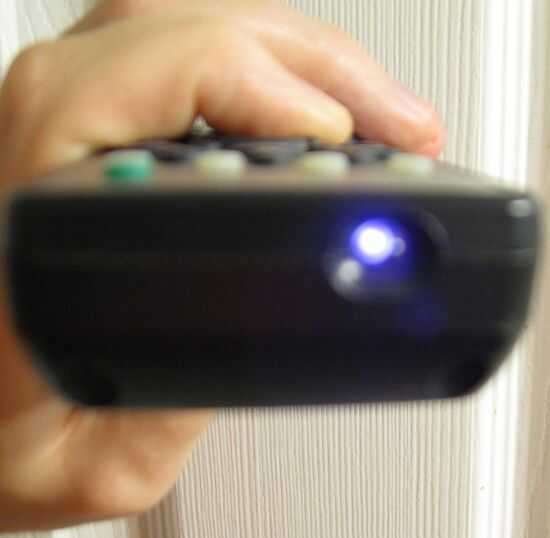

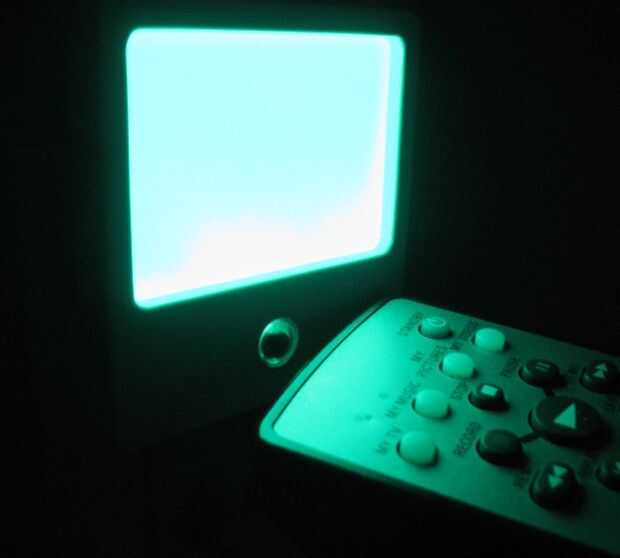

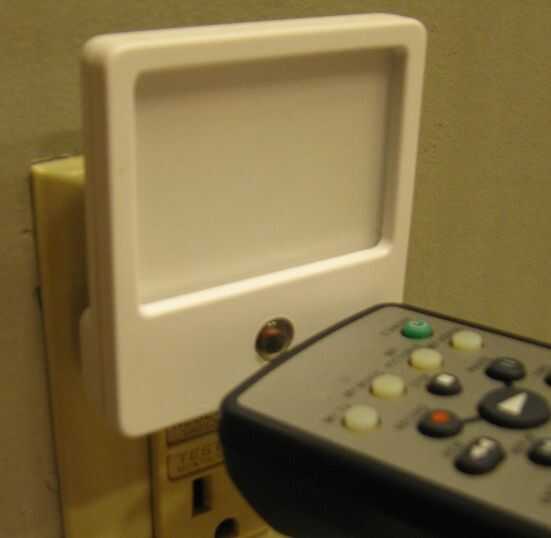

El siguiente video muestra el uso de una luz nocturna barata para detectar lo IR emitido por un control remoto. La primera parte muestra cómo usar la luz nocturna como un detector, incluso si el nivel de luz ambiente es alto, simplemente poniendo el mando a distancia muy cerca que protege el fotosensor de luces de la sala. Observe que la luz nocturna se apaga cuando el IR se detecta. La segunda parte muestra respuesta de luz de la noche cuando las luces de la habitación están apagadas y la distancia de la fuente de IR es muy variada. Si usted mira de cerca verás la cámara detectar que algunos reflejaban infrarrojos un par de veces. Tal vez se pregunte "¿por qué molestarse con una luz nocturna si una cámara puede detectar IR?" Bien, la luz nocturna tiene la ventaja de ser barato, además hay algunos casos donde usar la luz nocturna será más rápido y fácil.

El siguiente video muestra la respuesta de la luz nocturna cuando es irradiado por una emisión de IR. La luz púrpura captada por la cámara no es visible a simple vista. Observe cómo la luz nocturna no parpadea cuando se enciende por la emisión de IR como lo hace cuando se enciende por el control remoto. El parpadeo es un resultado del mando cerrar sus LED de infrarrojos mientras hace una pausa antes de volver a enviar un código.

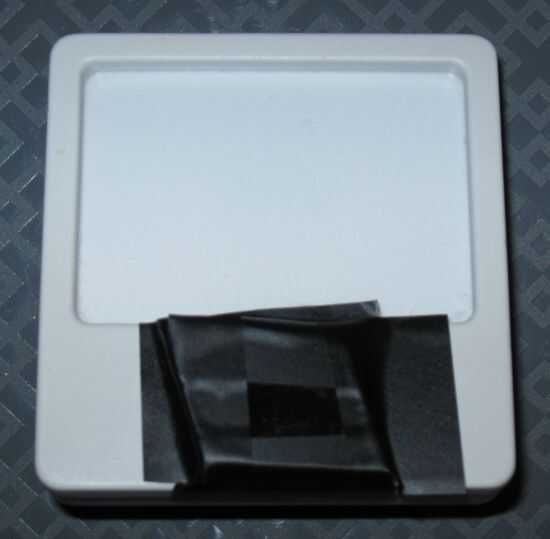

Colocando un filtro de paso IR sobre el fotosensor permite que la luz nocturna ser utilizado como un detector de IR incluso cuando el nivel de luz ambiente está por encima de su umbral corte normal. He probado dos tipos de cinta aislante negra y un tipo de cinta aislante roja como filtros IR, pero ambos fallaron. Tenía éxito en el uso de plástico IR, tomada de mi caja de chatarra electrónica, para bloquear la luz ambiente suficiente encender la luz nocturna mientras sigue permitiendo dirigido IR para pasar y salir a la luz nocturna. Sin embargo, el filtro no detendría dirigido luz azul LED y láser rojo luz de rodaje de la luz nocturna.

Reflexiones finales
Algunos lasers verdes de fabricantes sin escrúpulos emiten una cantidad peligrosa de infrarrojos. Por un uso inteligente de filtros o una rejilla de difracción es posible utilizar una luz nocturna como un indicador de peligro de IR.

Creo que educadores de la ciencia pueden encontrar fotosensible luz de noche ser inexepensive todavía herramientas útiles para demostrar conceptos como transductores y detección de luz fuera del alcance de la visión humana.

Enlaces
El espectro electromagnético
Fotodetector de fotosensor
Fotoresistor
Prueba y explicación de láser verde peligro de IR
