Crear un Joule Thief antorcha o luz nocturna por una cámara desechable Kodak de reciclaje. (5 / 11 paso)

Paso 5: Juntándolo todo.

¿
Ok ahora que hemos herida nuestra primera felicitación de bobina, no tan duro como parecía era.?

Ahora quiero volver a poner el transformador juntos como era cuando primero me lo quitaron.

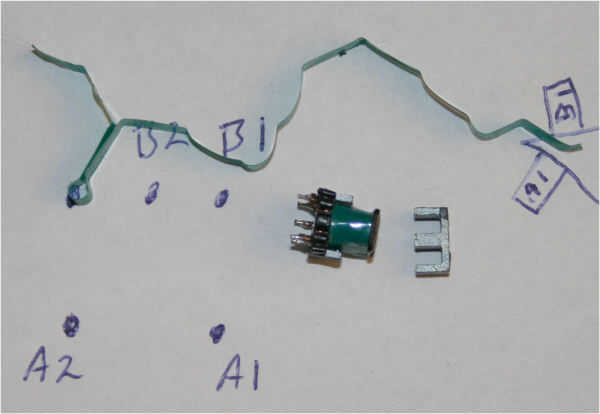

Tome la cinta gruesa y viento alrededor del alambre para cubrirlo, esto le ayudará a protct la bobina durante la manipulación etc.. Vuelva a colocar las cuadernas E como se muestra en la primera foto. Una vez que son tanto sustituido, enrolle la cinta delgada alrededor de los formadores de E y es, ahora parece originalmente lo hizo pero ahora funciona para nosotros.

Vuelva a colocar el transformador en su posición original y resoldar en lugar.

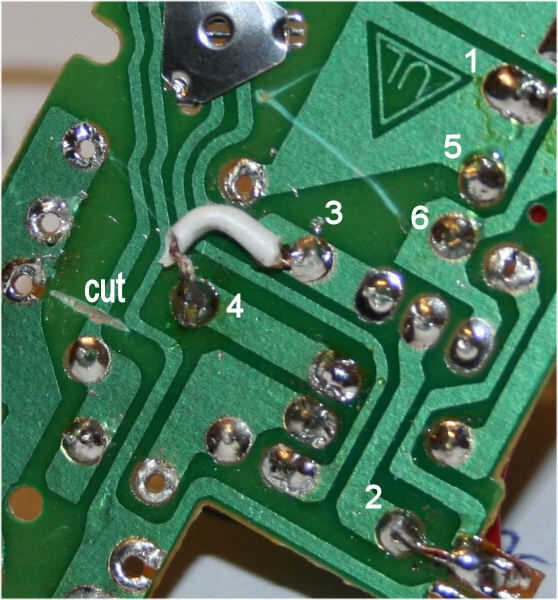

Mirando la segunda foto colocar y soldar un enlace de cable desde el punto 1 al punto 2 (yo generalmente pongo esto en la parte superior de la Junta) y otro link de alambre del punto 3 al punto 4 como se muestra.

Si quieres poner un interruptor en el para activar y desactivar a continuación, cortar la pista donde se muestra con una herramienta afilada o un destornillador muy pequeño.

Ahora soldar en el LED en el punto 5 y punto 6. el largo cable del LED va a punto 5 y el plazo de ejecución corto del LED va a punto 6 que es el lado - de la batería.

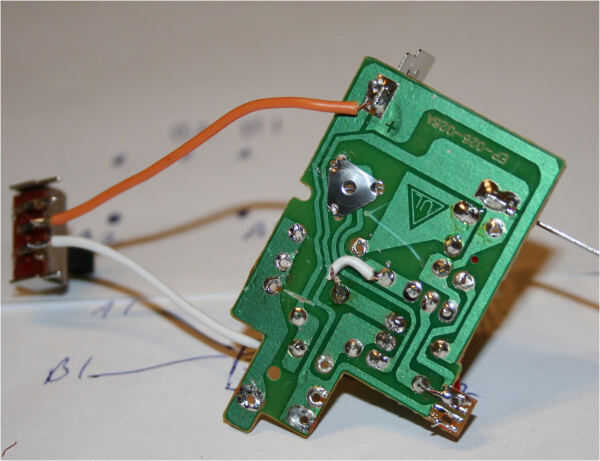

Para conectar un interruptor soldar el pin central del interruptor para el + lado de la terminal de la batería como se muestra en el circuito, este es el cable naranja se muestra que el interruptor en la tercera foto.

Soldar un cable a otro de los pines del interruptor y luego soldar el otro extremo de este cable a un pasado justo punto donde se corta la pista. Este es el blanco cable va en la tercera foto.

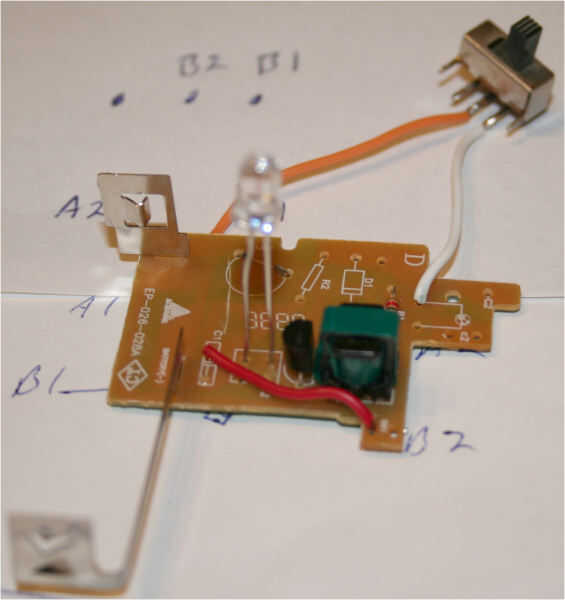

La tercera foto muestra el link (cable rojo) y conmutador y las conexiones del LED en la parte superior del circuito.

El alambre que usé vino de las conexiones flashes de esta cámara.
