Paso 5:
![]()

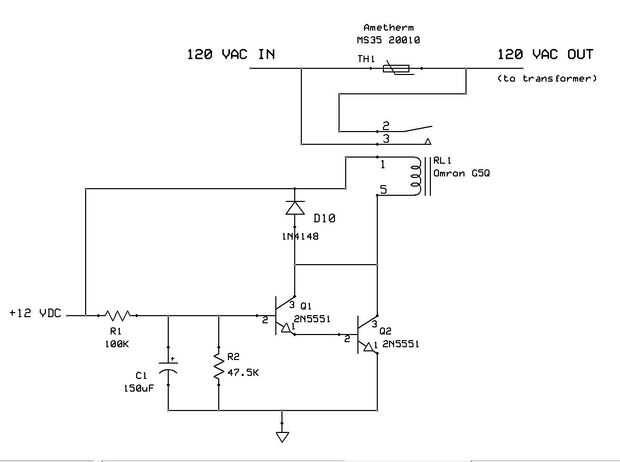

Aquí es el circuito completo. Una vez que se enciende, la fuente de 12 VDC permite el circuito temporizador actuar, finalmente encender el transistor Q2, lo que permite la corriente fluya de la fuente de 12VDC a través de la retransmisión y abajo a través del transistor a tierra, cortocircuitos en el termistor. (El diodo en el relé está ahí simplemente para evitar grandes tensiones que pueden suceder cuando un relé se desexcita de dañar ningún dispositivo).
El retraso que este circuito inyecta es 2-5 segundos, dependiendo fuertemente del valor de C1. Los condensadores electrolíticos tienen tolerancias muy amplia (como + 10% y 40%) por lo que no son útiles para circuitos de sincronización precisa, pero ciertamente útil aquí. Usted debe experimentar siempre con componentes para asegurar que tienes el retraso adecuado.
Esperemos que esto ayuda a su gran transformador tenga un día feliz!
