Controlar la avalancha actual exija Transformadores grandes (4 / 5 paso)

Paso 4:

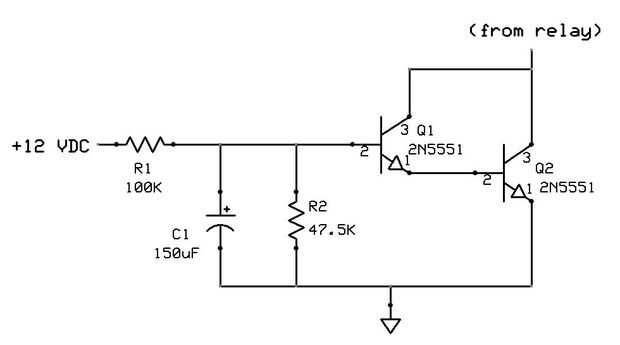

Aquí se puede apreciar el circuito de sincronización.  El relé será conducido por los transistores Q1 y Q2.  Estos transistores se configuran en lo que se llama un "par de Darlington" para ser un interruptor de transistor simple.  Cuando están fuera, el relé no se encienda debido a que ninguna corriente fluye.  Cuando se encuentran en, el relé se cierra.

Dos transistores se utilizaron para que una cantidad muy pequeña de la corriente en la base de Q1 se estaría garantizada a conducir el transistor Q2 en saturación, ponerlo en funcionamiento.  Una ventaja lateral de tener 2 transistores es que la .65VDC normal de base a emisor de los transistores se 1.3VDC ahora que hay dos transistor base uniones de emisor en el circuito.

Para mis propósitos, tengo 12 voltios de CC en mi amplificador, de origen a través de un circuito simple regulador suministrado de un transformador de baja potencia independiente.

Resistor R1 y el condensador C1 proporcionan el retardo de tiempo. Cuando está encendido, y sube la 12 VDC, actual atraviesa R1 para cargar el condensador C1. Con el tiempo, el voltaje en el condensador alcanza la 1.3V o tan necesaria para el transistor Q1 y Q2 para encender.

Cuando se apaga, se enciende condensador C1 drenes a cero a través de R2 para que el circuito está listo para el próximo.  Debe tener cuidado de calcular el valor de R2, el divisor de tensión R1 y R2 deben siempre permitir mayor de 1.3VDC o de lo contrario, los transistores no se encenderán.

El voltaje de C.C. conducir el circuito de sincronización puede ser cualquier voltaje, incluida una fuente de DC generada desde la salida del transformador de potencia que estamos controlando la corriente de arranque a. Por ejemplo, si la salida del transformador fue 36VAC, podría construir una fuente simple Diodo zener DC para el relé y un circuito de tiempo con valores de los diferentes componentes. Puede simplificar tu vida por ir a un relé de bobina de 24VDC.
