Cama larga la impresora 3d "también conocido como Big Red" fue creado para ver cuánto de una impresora 3d podría ser impreso. Me llevan a diseñar un marco que podría ser impreso en una cama caliente, pronto descubrió que necesitaba una mayor superficie de construcción. Después de hacer una forma de controlar exactamente una cama más grande, tenía el tamaño máximo que podrían ser las piezas del marco. Combinando diferentes partes pude conseguir el marco principal hasta 9 piezas.
Esta impresora Puede reproducir la mayoría de las partes se haga
El proyecto RepRap
http://www.RepRap.org/wiki/about y http://www.reprap.org/wiki/About
Muchas impresoras impresionantes han sido diseñadas en los años: Darwin, Mendels, Deltas, Simpson, CoreXY,...
Gracias por comprobar esto hacia fuera

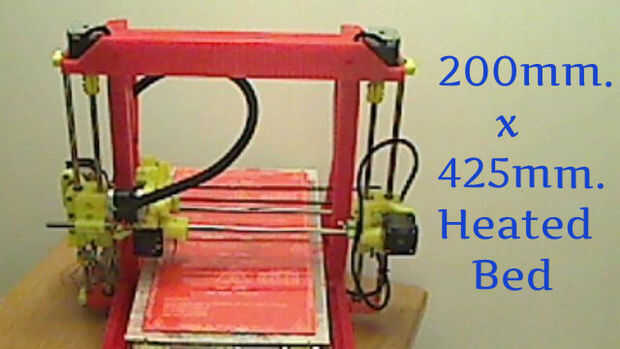

Es el área de impresión: 200 mm x 425 mm x 140 mm, (x, y, z).
Piezas del marco impreso:
- Marco inferior centro
- Parte inferior izquierda
- Lado inferior derecho
- Baje la placa de extremo con bancada
- Placa de extremo inferior con rueda loca
- Montaje superior del Motor
- Parte superior izquierda
- Parte superior derecha
- Placa de extremo superior
_____________

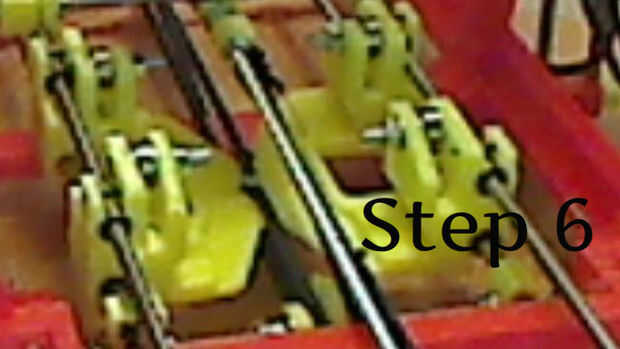

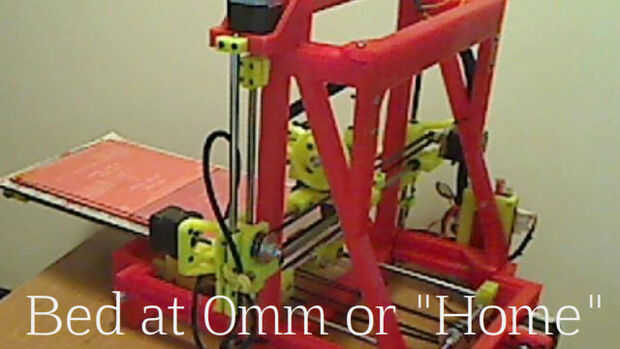

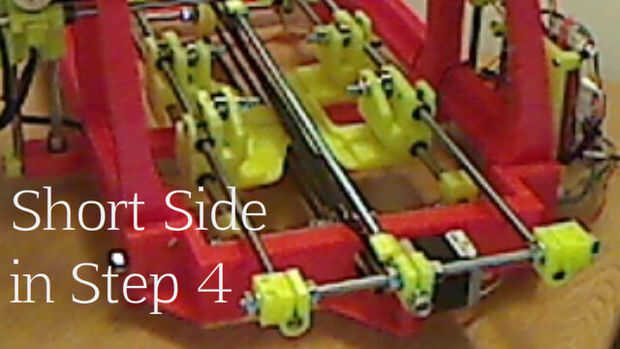

Tablas de desplazamiento doble:
La tabla superior se mueve más rápido que el más bajo de la tabla, esto mantiene apoyo y alineamiento adecuado bajo el cabezal de impresión. Recomienda utilizar el nivel de auto (compensación automática) con este diseño.
_____________

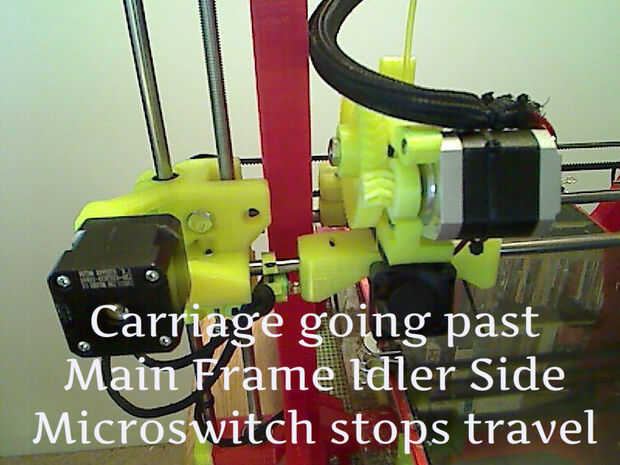

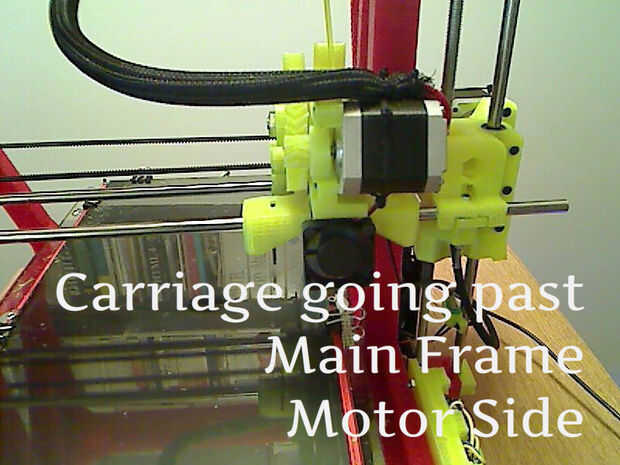

X carro está diseñado para pasar por la parte vertical del marco principal, dando más recorrido de x.
_____________
Estirador (vadea modificado estilo) es giradas 90 grados también aumenta X viaje.
Esta versión utiliza filamento de 3,0 mm. (no has probado 1.75).
__________________________________________
Quiero dar gracias a la cuadrilla en " Google Hangouts "
por su apoyo y entrada durante el desarrollo de este diseño!
______________________________
Los archivos STL son gratis para descargar. (Paso 9)
_______
Aquí hay un Video de la 2da. calibración de impresión.
