El registro del cambio del 74HC164 y su Arduino

registros de desplazamiento son una parte muy importante de la lógica digital, actúan como pegamento entre los mundos paralelos y en serie. Reducir cuentas de alambre, perno uso e incluso ayudar a tomar la carga de tu cpu por ser capaces de almacenar sus datos.

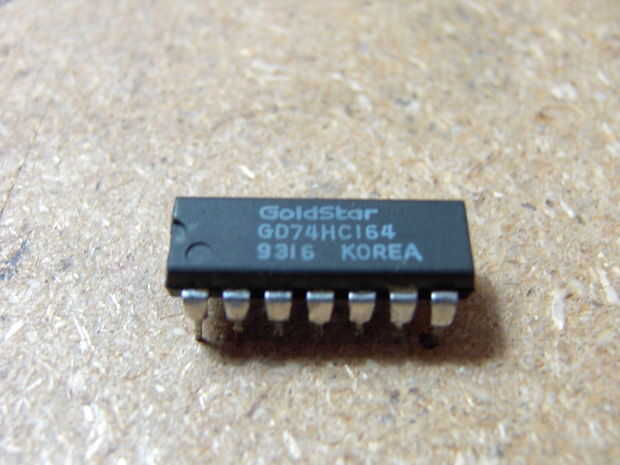

Vienen en diferentes tamaños, con diferentes modelos para diferentes usos y diferentes características. A discutir hoy es el 74HC164 8 bits, serial en paralelo hacia fuera, no asegurada, registro de desplazamiento.

¿Por qué? Bien para uno es uno de los registros de cambio más básicos, que facilita el aprendizaje sobre él, pero así pasó a ser la única que tenía (¡ lol!)

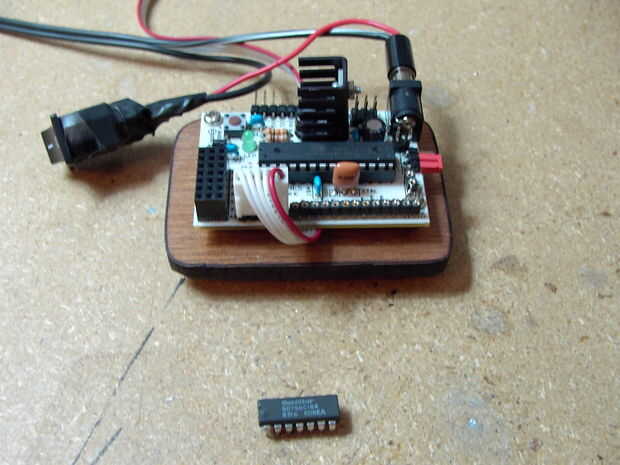

Este instructivo cubre cómo este chip funciona, cómo elctronico y de interfaz con un arduino incluyendo algunos bocetos de la muestra y circuitos de led.

Espero que todos disfruten!
