Paso 4: Hardware - construir el conector del protector
El conector de la pantalla nos permite conectar fácilmente la Junta Launchpad al circuito sin que sea permanente. Se conecta a los pines del microcontrolador principal a la placa principal que aloja todos los controles y circuitos integrados auxiliares.
Materiales:
- Jefes masculinos
- Cable de conexión (calibre 22)
- Protoboard tamaño convenientemente (busca en Radioshack o en línea)
Construir la tabla:

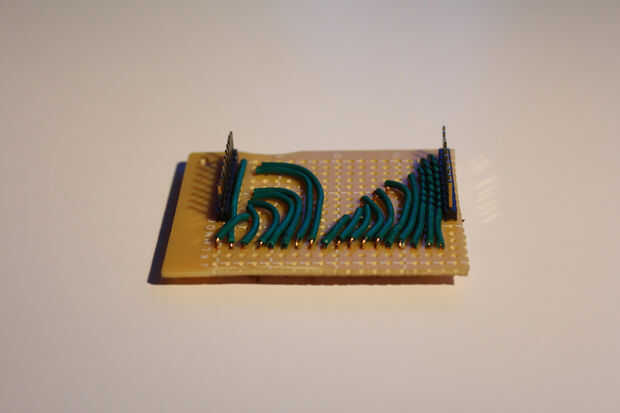

Para construir el tablero, romper dos conjuntos de 10 cabeceras hombres (mis dos/tres años viejo Launchpad vino con femeninas y masculinas, por lo que acababa de usarlos). Luego tomar el protoboard, cortarlo a la medida usando la herramienta rotatoria y soldadura 10 cabeceras hombres a cada lado que son espaciadas para caber en los encabezados femeninos de Launchpad.
Opté por la soldadura de los cables para poner los 17 pernos que nos conectará a la tarjeta principal hacia fuera al borde de la pantalla de manera horizontal. Esto era muy tedioso y puede no ser necesario, tener mucho cuidado si haces esto! Tenemos que conectar cada pin a la tarjeta principal excepto los pines 4 (TXD), 16 (RST) y 17 (prueba).
Puede que desee esperar hasta que usted tiene su diseño caso llegará listo para soldar el escudo directamente a la placa principal para que usted sepa. Cubrirá esta parte en la sección de la placa principal.
Tenga en cuenta que he decidido no montar directamente la Junta de launchpad en el tablero principal por varias razones. Para uno, ahorra espacio del tablero. Dos, ya que se se conectar los cables en el launchpad con bastante frecuencia a lo largo de la vida de este controlador, el launchpad utilizando otros medios de montaje nos impide haciendo hincapié en las conexiones de soldadura de los encabezados de hombres directamente.
