Paso 2: Hardware

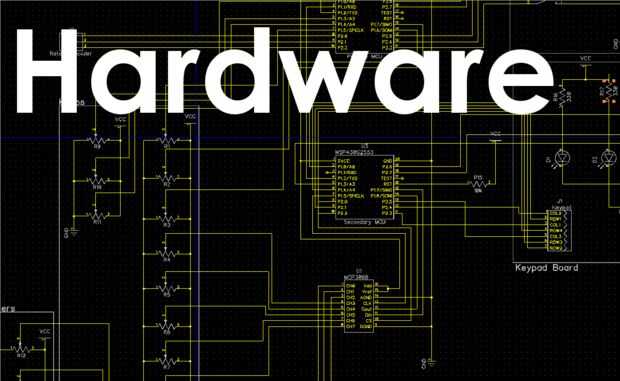

Nota: En este paso se incluye el esquema para este proyecto. Usé un programa llamado DipTrace para hacerlo. No es el mejor esquema pero te da una visión general de cómo conectar las cosas.
Resumen de Hardware
El hardware de este proyecto consiste en unas tablas diferentes interconectados para reunir todos los controles. La plataforma sí mismo actúa como el host USB para la comunicación serial. Para que sea tan modular como sea posible, utilizamos unos tableros diferentes y encabezados para cada tablero. Esto es para que usted puede tomar las piezas hacia fuera (sin desoldar) si alguna vez desea utilizar de nuevo en un proyecto diferente. También facilita el proyecto desmontar así que usted puede reparar/modificar en el futuro. Construimos un conector de tipo de "escudo" para la plataforma que conecta a los pines del Launchpad y conecta a la placa principal. El tablero principal alberga la mayoría de los potenciómetros, controles céntrico como el microcontrolador secundario y el convertidor A/D de MCP3008. Los controles no directamente conectados a la tarjeta principal pueden tener sus propios circuitos pequeños que luego se conectan a la placa principal. El último tablero de circuito auxiliar es el que aloja el teclado y componentes relacionados. Esto se conecta a la placa principal por otro conector, crearemos con encabezados.
Cada paso sobre hardware mostrará cómo construir cada tabla involucrada en este proyecto. Cada paso también incluirá las piezas requiere para dicha junta. Asegúrese de que tener todas las piezas en mano antes de empezar a construir! Lo mejor sería al prototipo del circuito en un protoboard. Así lo que funcionará antes de que se haga permanente. También, por favor lea las hojas de datos para todos los componentes (especialmente el ICs) para que usted no enganche nada mal y dejar que la magia humo hacia fuera/causa incendios. Este circuito se conecta directamente al puerto USB de su ordenador y posiblemente podría dañar tu equipo/componentes si hay un corto o algo misconncected. Yo no soy responsable por los daños y perjuicios!
Recuerde que este proyecto es totalmente personalizable. Usted puede elegir qué controles que desee y utilice mi flujo de datos y sale con un instrumento totalmente diferente pero igualmente versátil basado en MIDI! ¡ Sea creativo! Sin embargo, yo sólo cubrirá cómo construir mi configuración específica. Voy a intentar incluir información sobre cómo personalizar en ciertos puntos.

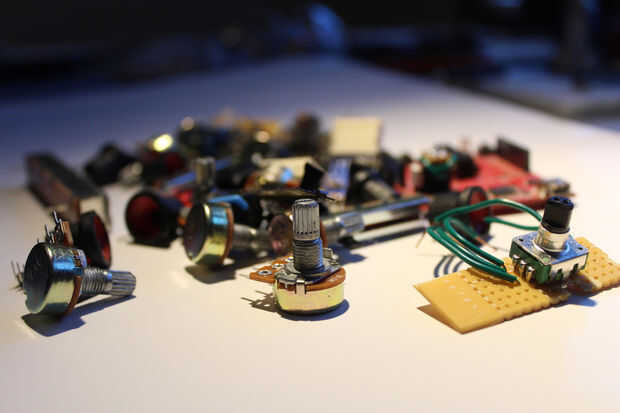

Materiales necesarios:
- MSP430G2553 (x2) (Estudiantes: conseguir muestras gratis como de TI! Nota: Haz el tipo PDIP !)
