Paso 5: Hardware - construir el tablero de teclado y conector
El tablero del teclado será la sede - no en vano - el teclado sí mismo así como el selector de modo, el interruptor de la cubierta y la cubierta de LEDs. Me decidí a cada uno de estos componentes a un mini tablero separado de la soldadura y la soldadura que todo el tablero del teclado para que pudiera personalizados que encajen a sus agujeros. El tablero del teclado proporciona una ubicación central para acercar el circuito y para proporcionar un conector para conectar a la placa principal.
Usted necesitará un par de cosas para construir esta tabla.
Materiales:
- LED azul (x1, indicador 1 cubierta)
- LED rojo (x1, indicador de la bandeja 2)
- Lento cambio de LED RGB (x1, para la retroiluminación del Logo)
- interruptor de 2 posiciones (x1, interruptor de cambio de cubierta)
- interruptor de 3 vías (x1, selector de modo, tengo la mía de un viejo reloj de alarma)
- Teclado de matriz de 12 teclas (x1, tengo la mía desde teléfono público roto)
- Resistencias de 330 ohmios (x2, LEDs)
- Jefes masculinos (fila 7 X 1)
- Jefes mujeres (fila 12 X 1)
- Cable de conexión
- Protoboard
- Pequeños trozos de madera contrachapada (espaciadores para el montaje, uso contrachapado sobrante de caja)
- Pegamento estupendo
Construir el tablero
Interruptor de dos vías

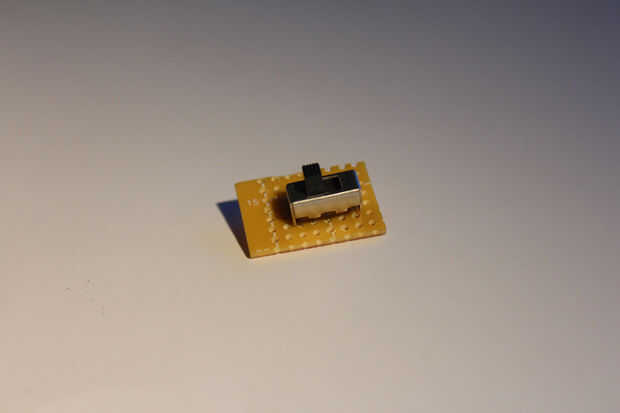

Comience por cortar una pequeña pieza de protoboard que puede sostener el interruptor de 2 vías y unos cables, asegúrese de dejar suficiente espacio para las conexiones que tenemos que hacer! Tome el interruptor 2 y en la soldadura como en la imagen. Luego de la soldadura de cables en que puede alcanzar el tablero del teclado (Compruebe con frecuencia su diseño) y para que puedan alcanzar las placas LED. Soldar un cable de alimentación (+) en una esquina del tablero, soldar un cable de tierra (-) al pin central del interruptor y luego soldar un cable para la señal de interruptor a uno de los otros pines del interruptor. Desde entonces utilizamos resistencias de pullup para leer la entrada, sólo necesitamos saber cuando el perno se tira bajo para detectar esa bandeja. El otro pin switch es simplemente para cambiar el LED. Soldar un cable desde los pines del interruptor izquierdos y derecho y puso a ambos lados de la Junta. Luego de la soldadura de dos alambres para el cable (+) para alimentar los LEDs cuando el interruptor tira su cable a tierra. Asegúrese de hacer estos hilos lo suficiente como para que estés seguro que alcanzará cuando colocamos el proyecto en el caso!! Es mejor que ser demasiado largo y corte de to que ser demasiado corta!
LED

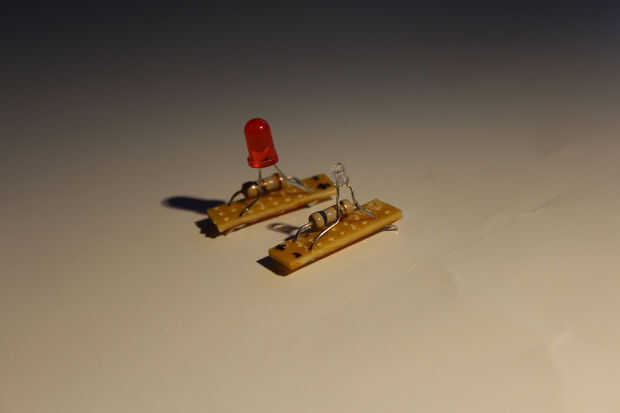

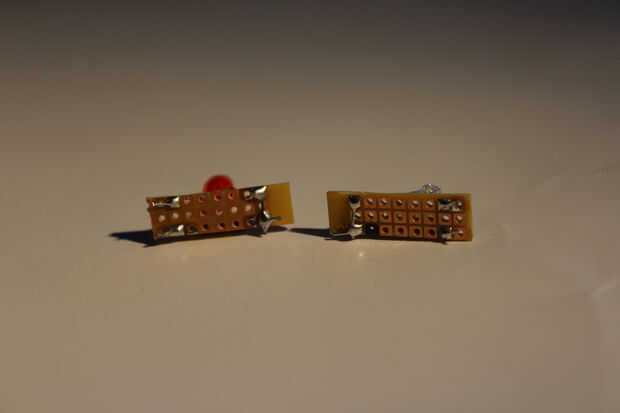

De lado y cortar otro tres protoboard (aproximadamente 3 X 8) para las placas LED. Diseño de los LEDs y las resistencias como en la imagen, observando que el ánodo del LED (+, más plomo) se suelda a la resistencia. Soldar los LEDs y sus resistencias en tableros separados como se muestra. Debe tener tres tableros de LED: rojo, azul y RGB. El LED RGB no se asocia con el teclado pero es más fácil sólo construirlas todas a la vez.
Interruptor de tres vías

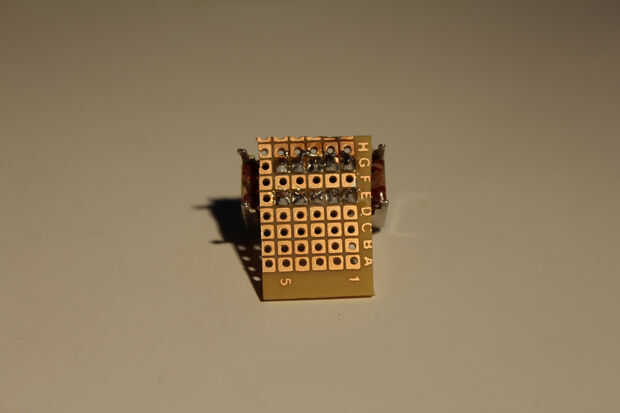

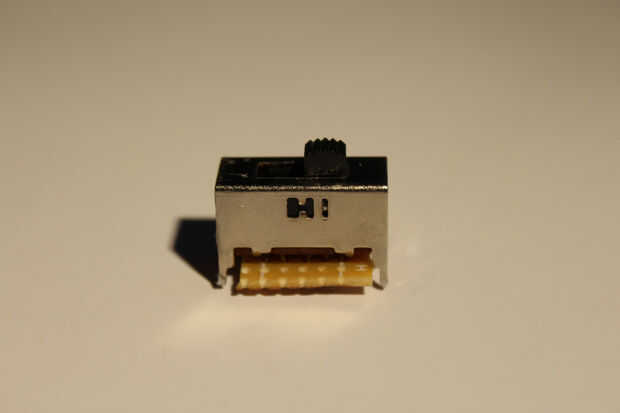

Tableros de juego el LED a un lado y corte otro trozo de protoboard para montar el modo encienda. Había salvado mi interruptor de 3 vías de un reloj de alarma por lo que es más probable que diferentes a los suyos. Debido a esto, usted debe averiguar cómo su manera específica de 3 interruptor de obras. Usted debe ser capaz de leer con sólo dos pines. De todos modos, soldar a la pequeña Junta y póngala a un lado.
Mi interruptor funciona es así: hay 1 clavija de entrada y luego el resto de los pines están conectados a la clavija de entrada cuando el interruptor está en una posición determinada. Ya tenemos nuestras entradas configuradas resistencias pull-upde internos, el valor de entrada por defecto es una alta digital (1). La manera de leer la posición del interruptor es: cuando el pin 1 es bajo y el pin 2 es alta, esto significa que el interruptor esté en la primera posición. Cuando el pin 2 es baja y el pin 1 es alta, el interruptor está en la segunda posición. Cuando el pin 1 y pin 2 son altos, el interruptor está en la tercera posición (la clavija de salida del pin 3, el interruptor queda desconectado en este caso). La foto de mi configuración.
Tablero de teclado

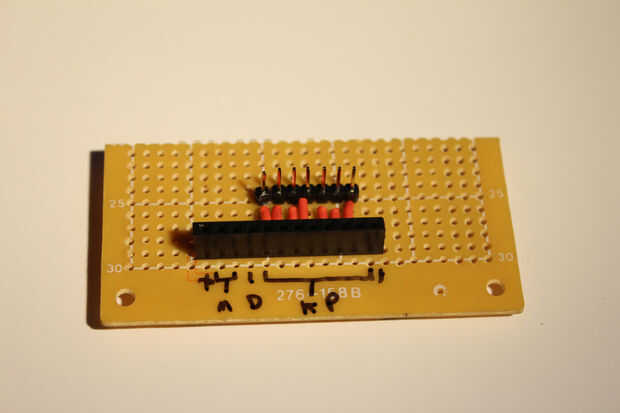

Corte otra, medio trozo de protoboard y un 7 masculino pines en la placa de la soldadura para que se ajuste el conector del teclado. Si su teclado no tiene un conector como el mío hace, idear otra manera de conectar el teclado. Me gustaria tener modular para que usted puede sacar piezas fácilmente si alguna vez quieres usar en otro proyecto. El tablero de teclado tendrá un conector de 12 pines (7 para teclado, 2 para alimentación y tierra y 3 para los interruptores), así que la soldadura en una fila de 12 pines de mujeres encabezados en un lugar que sería más cercana a la placa principal en el proyecto final. El diseño del encabezado se muestra en la imagen. El primer pin es la tensión positiva (Vcc), los segundo y terceros los pernos son el interruptor de modo, el cuarto pin es el interruptor de la cubierta, los siete siguientes son el teclado (ellos directamente a través de soldado para hacerlo simple) y el último pin es el suelo.
Conector de teclado

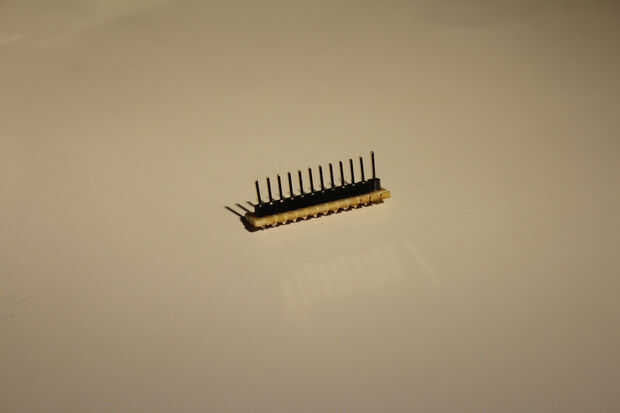

El conector de teclado es lo que conecta el tablero del teclado en la placa principal. En este punto, es sólo una tabla de 12 X 2 que tiene una fila de encabezados macho 12. Será soldar los cables a la placa principal más tarde. Simplemente corte una sección de 12 X 2 de protoboard y luego soldar 12 cabeceras macho sobre él en una fila. Ver la imagen para más detalles.
Llevarlo juntos
Ahora tenemos todas las piezas que componen la parte del teclado de este proyecto. Te sugiero esperar hasta que tenga su caja diseño todo listo para soldar las piezas entre sí para que pueda obtener el mejor espacio posible. El conector de 12 pines debe tener estas conexiones:
- 7 pines para el teclado
- 1 pin para poder
- 1 perno de tierra
- 1 pin del interruptor de la cubierta
- 2 pins para el interruptor de modo

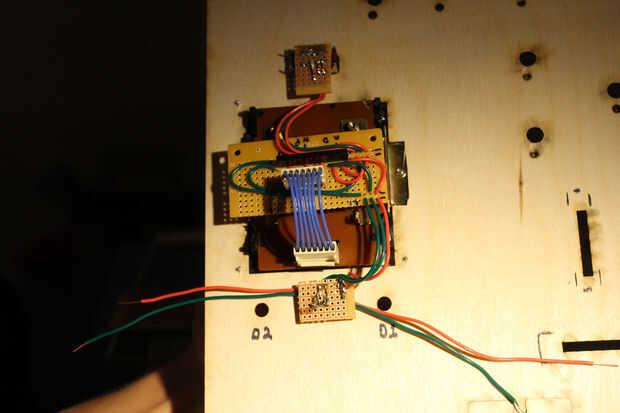

Soldar los cables a la placa de teclado principal para que estas conexiones se hacen, mira las fotos para ver cómo lo hice.
Desea conectar los LEDs para que el conmutador conecta uno de ellos a tierra en cualquiera de las posiciones. Sugiero esto breadboarding con su parte para estar seguro antes de que la soldadura de las conexiones permanentes. Mi interruptor tenía 3 pines, el centro fue la entrada y los pines de izquierda y derecho se conectaría a la patilla central dependiendo de la posición de. Simplemente tuve que conectar el cátodo (-) de la Junta de LED para el perno izquierdo o derecho y el ánodo (+) a la tensión de alimentación.
Usted debe estar todo listo! Pegar las tablas de teclado en lugar del panel, excepto las placas LED. Estos se montará en el panel inferior más tarde.
