Paso 11: La construcción del caso
Ahora vamos a acabar poniendo el caso juntos. Necesitarás unos pocos materiales para hacerlo:
Materiales:
- Las piezas de plexiglás se corta antes para los lados
- La base de madera que se corta antes
- Los pequeños pedazos rectangulares de madera que parecía inútil
- El panel frontal con todo el hardware en él
- Pegamento estupendo
Montaje de los lados
Para montar los lados, sólo utilicé pegamento en el panel inferior. Tenga en cuenta que el panel lateral tiene un agujero cortado para el conector USB. Se trata del panel frontal. Pegar las piezas en posición justo en el borde de la base.
¿Ahora, ves esos pequeños trozos de madera? Los que pretenden mantener la plataforma en su lugar para que pueda quitarlo y utilizarlo en otros proyectos si es necesario! Pegamento en la parte superior izquierda de la base para que alinee con las partes de plexiglás. Asegúrese de que utiliza la Junta Launchpad como guía mientras hace esto para saber que está correctamente ajustado! El conector USB de la plataforma deberán estar alineados con el láser de corte un agujero en el plexiglás.
A continuación, vamos a instalar los LEDs. El azul que LED va bajo el indicador izquierdo de la cubierta y el rojo que LED va bajo el indicador de la cubierta derecha, puede que desee intentar haciendo tubos para que la luz no difuso en todo el caso. Yo sugeriría pajitas de plástico con algunos shrinkwrap sobre ellos. RGB LED va bajo el logo de rocketship. Puedes lijar el exterior de los LEDs para ayudar a difundir aún más la luz. Trate de colocar los LED RGB para que el centro de él golpea una parte de madera del logotipo, la iluminación se verá mucho más aún si lo hace. Pegarlos en su lugar cuando usted está satisfecho con el posicionamiento.
Salir el soldador una última vez y la soldadura de la cubierta LED con el interruptor de la cubierta (debe tener cables colgando para esto ya). El LED RGB está siempre en cuando el controlador está conectado así que soldadura de alimentación y tierra. Asegúrese de que tener la polaridad correcta, que LEDs no funcionan al revés (que es el punto de un diodo).
Montaje del Panel frontal
Para montar el panel frontal, puede utilizar pegamento (sellar permanentemente todo dentro...), virar con algun pegamento de plexiglás, o encontrar algunos soportes adecuados. Taladrar/Atornillar en plexiglás no es realmente una buena idea ya que sólo se quebrará. Tenga cuidado de no dañar las partes de plexiglás o el panel frontal al hacerlo!

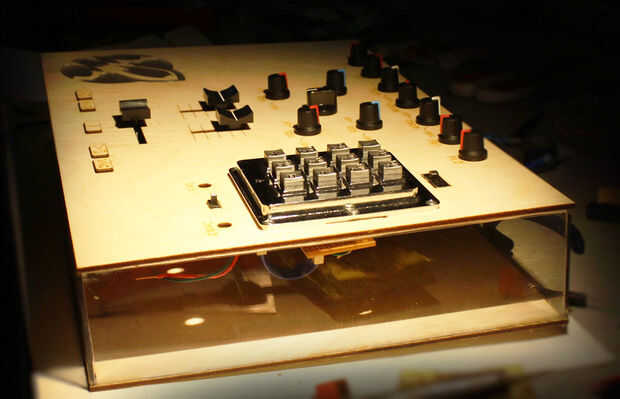

Nota: El producto final en estas fotos es sólo el prototipo áspero. El cortador del laser no estaba disponible para cortar los lados de manera que sólo aproximadamente nos hizo anotar con una maquinilla de afeitar y rompiendo sobre unos palillos. El hardware tenía algunos bugs por lo que no quería sellar completamente las piezas. Todavía se ve cool pero no se como pulido como me gustaría que fuera. También, no la soldadura el escudo de launchpad en todavía, había conectado los cables. Experimentar con diferentes maneras de montar la plataforma!
Poner el Launchpad en el rincón poco que hemos hecho para antes de este paso. El agujero USB debe alinearse y los paneles de madera deben sostener el Launchpad en lugar efectivamente.
Terminando
Eso es todo! Usted debe ser todo hecho con el lado de la construcción de hardware físico de este proyecto.
